30. Соберите блок отбойника. Совместите прилагаемый внутренний блок упора (639000010246) (со сквозными
отверстиями) (Y) с прилагаемым отбойником-упором (639000010243) (X) (Рисунок 16).
31. Вставьте собранные компоненты (X и Y) в конец несущей тележки в сборе.
П П р р и и м м е е ч ч а а н н и и е е - - Расположите отбойник-упор так, чтобы выступ (AA) находился внизу (Рисунок 17).
32. Совместите блок упора (639000010244) (со сквозными отверстиями) (W) с собранными компонентами (X и Y) и
вставьте его в конец несущей тележки в сборе.
33. Повторите действия, описанные в пунктах 26–28, для сборки и установки второго отбойника-упора.
34. Шестигранным ключом 3/16 дюйма установите на несущую тележку четыре входящих в комплект поставки винта
с головками с углублением под ключ (0004-662-000) (Z) (по два с каждой стороны) (Рисунок 16).
35. Осмотрите отбойники на головном конце несущей тележки и убедитесь, что они установлены заподлицо с
наружным краем несущей тележки в сборе, не несут признаков перекоса или неправильной установки.
36. Отверткой-звездочкой (Torx) T25 прикрепите двумя прилагаемыми винтами с полукруглыми головками (0004-
665-000) (AB) левую (639000010210) и правую (639000010211) (AC) входящие в комплект поставки накладки
головного конца несущей тележки к несущей тележке в сборе (Рисунок 18).
RU
22
Z

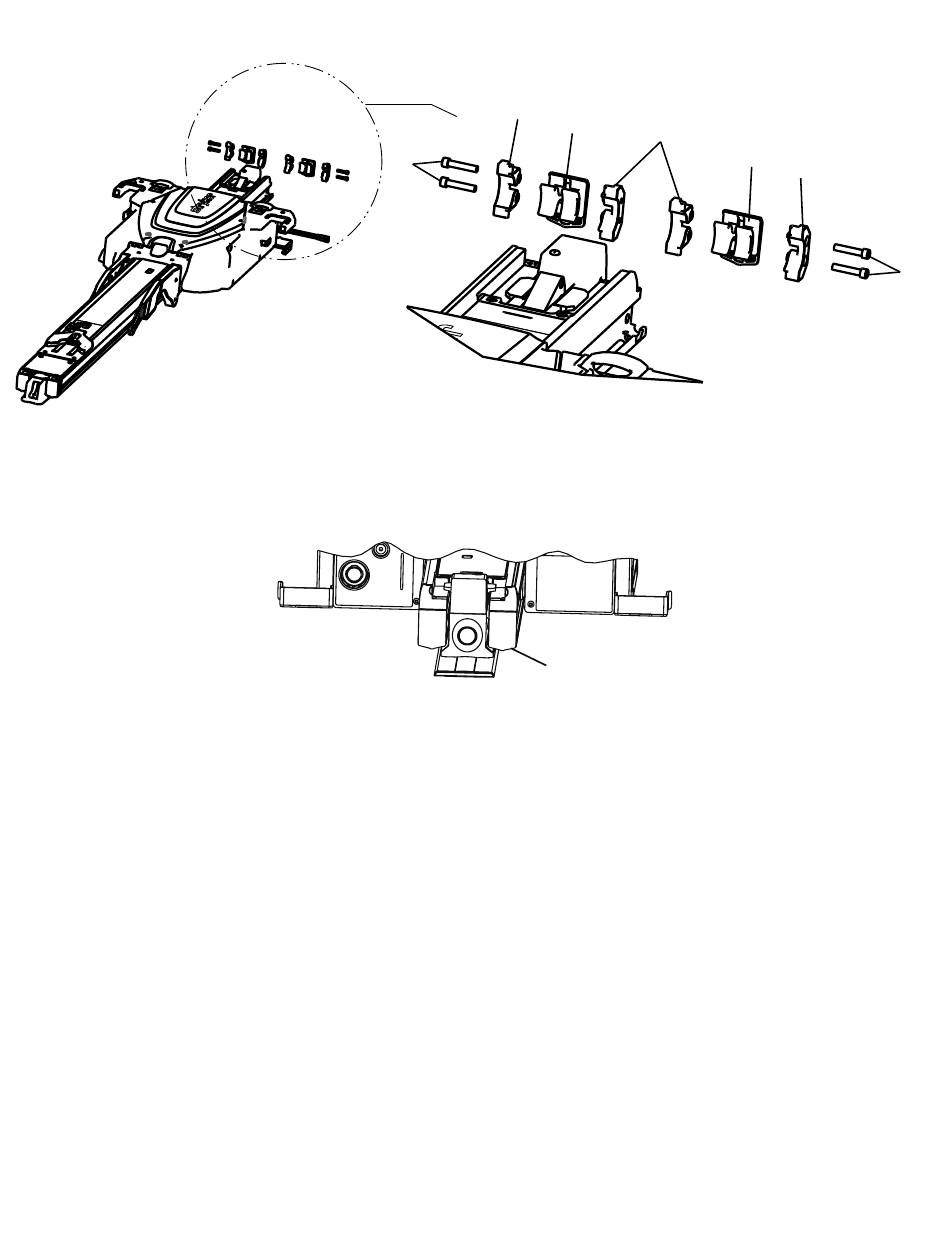

Р Р и и с с у у н н о о к к 1 1 6 6 – – С С б б о о р р к к а а б б л л о о к к а а о о т т б б о о й й н н и и к к а а
Р Р и и с с у у н н о о к к 1 1 7 7 – – В В ы ы с с т т у у п п о о т т б б о о й й н н и и к к а а - - у у п п о о р р а а
W
X
Y
AA
X
W
Z
