18. Persoana 1 (capătul pentru picioare) ridică ansamblul de transfer şi glisează declanşatorii sistemului de blocare a
transferului (L) (Figura 12) spre capătul pentru picioare al ansamblului de transfer pentru a elibera sistemele de blocare
a transferului. Persoana 2 (capătul pentru cap) glisează şi centrează capătul deschis al ansamblului de transfer peste
rotilele din ansamblul de ancorare.
• Atunci când instalaţi ansamblul de transfer, glisaţi-l lent. Nu spargeţi carcasa de încărcare inductivă a tărgii (K)
(Figura 10).
• Ţineţi declanşatorii sistemului de blocare a transferului traşi spre capătul pentru picioare până când ansamblul de
transfer este amplasat pe sistemul de ancorare (Figura 12).
• Puteţi observa o uşoară rezistenţă atunci când treceţi peste al doilea set de rotile; depăşiţi această rezistenţă până
în poziţia indicată în Figura 12.
19. Amplasaţi capacul primar inductiv al sistemului de ancorare (639001010101) peste deschidere astfel încât cârligul în U
să fie orientat spre capătul pentru picioare al sistemului de ancorare (Figura 11).
N N o o t t ă ă - - Nu lăsaţi conectorii (instalaţi la pasul 16) să împingă capacul primar inductiv al sistemului de ancorare.
20. Folosind o şurubelniţă plată, apăsaţi cârligul în U în sistemul de ancorare până când auziţi că se fixează cu un clic în
poziţie (Figura 11).
21. Folosind o cheie hexagonală de 5/32", instalaţi şurubul cu cap tubular furnizat (0004-658-000) (O) pentru a fixa
activatorul magnetic furnizat al transpaletului (6390-001-106) (P) (Figura 12).
22. Folosind o şurubelniţă T25 Torx, instalaţi patru şuruburi cu cap bombat combinat furnizate (0004-665-000) (M) pentru a
ataşa plăcuţa de uzură la transfer pentru capătul pentru picioare furnizată (6390-001-225) (N) la ansamblul de transfer
(Figura 12).
23. Pentru deblocare, glisaţi declanşatorii sistemului de blocare a transferului (situaţi cel mai aproape de capătul pentru
picioare) (L) (Figura 12) spre capătul pentru picioare al ansamblului de transfer.
6390-809-005 Rev AA.0

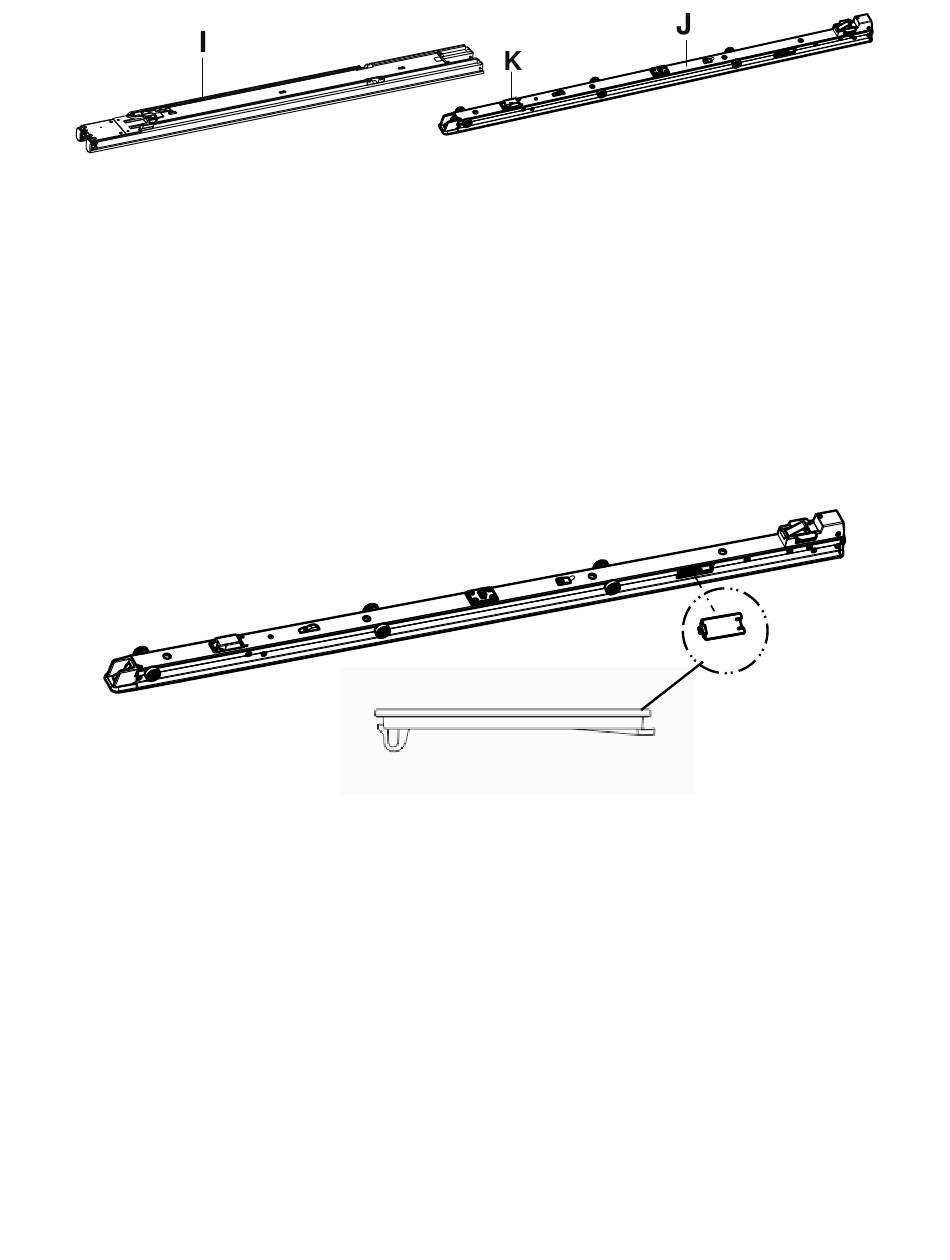

F F i i g g u u r r a a 1 1 0 0 – – I I n n s s t t a a l l a a r r e e a a a a n n s s a a m m b b l l u u l l u u i i d d e e t t r r a a n n s s f f e e r r
