Bremsanlage
4. Haltering
5. Kolben
6. Haube am Kolben
7. Dichtungsring Kolben
8. Hauptbuchse
9. Nebenbuchse
10. Haube am Stift
11. Buchse

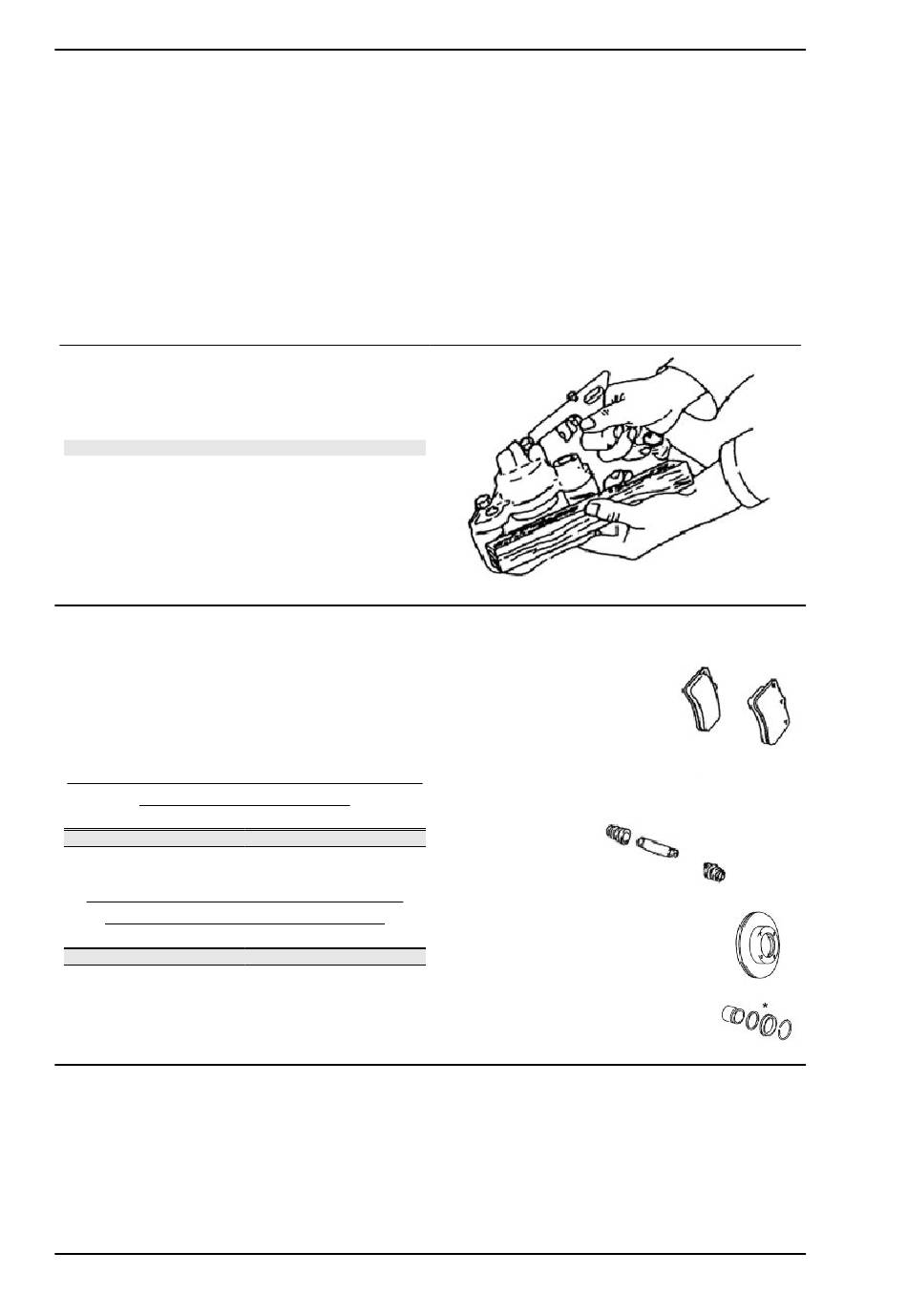

1. Ein Holzstück zwischen Kolben und Bremssat-
telgehäuse einschieben (siehe Abbildung) und
den Kolben mit Pressluft herausziehen.
ANMERKUNG
DARAUF ACHTEN, DASS DER KOLBEN BEI DIESER AR-
BEIT NICHT AUS SEINEM SITZ FÄLLT.
Inspektion
Die Bremsbeläge und die Bremsscheiben kontrol-
lieren. Die mit * gekennzeichneten Bauteile müs-
sen immer ausgewechselt werden.
BREMSBELAGSTÄRKE UND UNGLEICH-
MÄSSIGE ABNUTZUNG:
Technische Angabe
Angegebene Stärke:
Grenzwert:
BREMSSCHEIBENSTÄRKE UND UN-
GLEICHMÄSSIGE ABNUTZUNG:
Technische Angabe
Angegebene Stärke:
Grenzwert:
Zusammenbau
Zusammenbau
Die Bauteile in zahlenmäßiger Reihenfolge zusammenbauen (siehe Abbildung).
BR - 660
Beschreibung/ Wert
9 mm
1 mm
Beschreibung/ Wert
16 mm
5 mm
PORTER 1.3 16V
