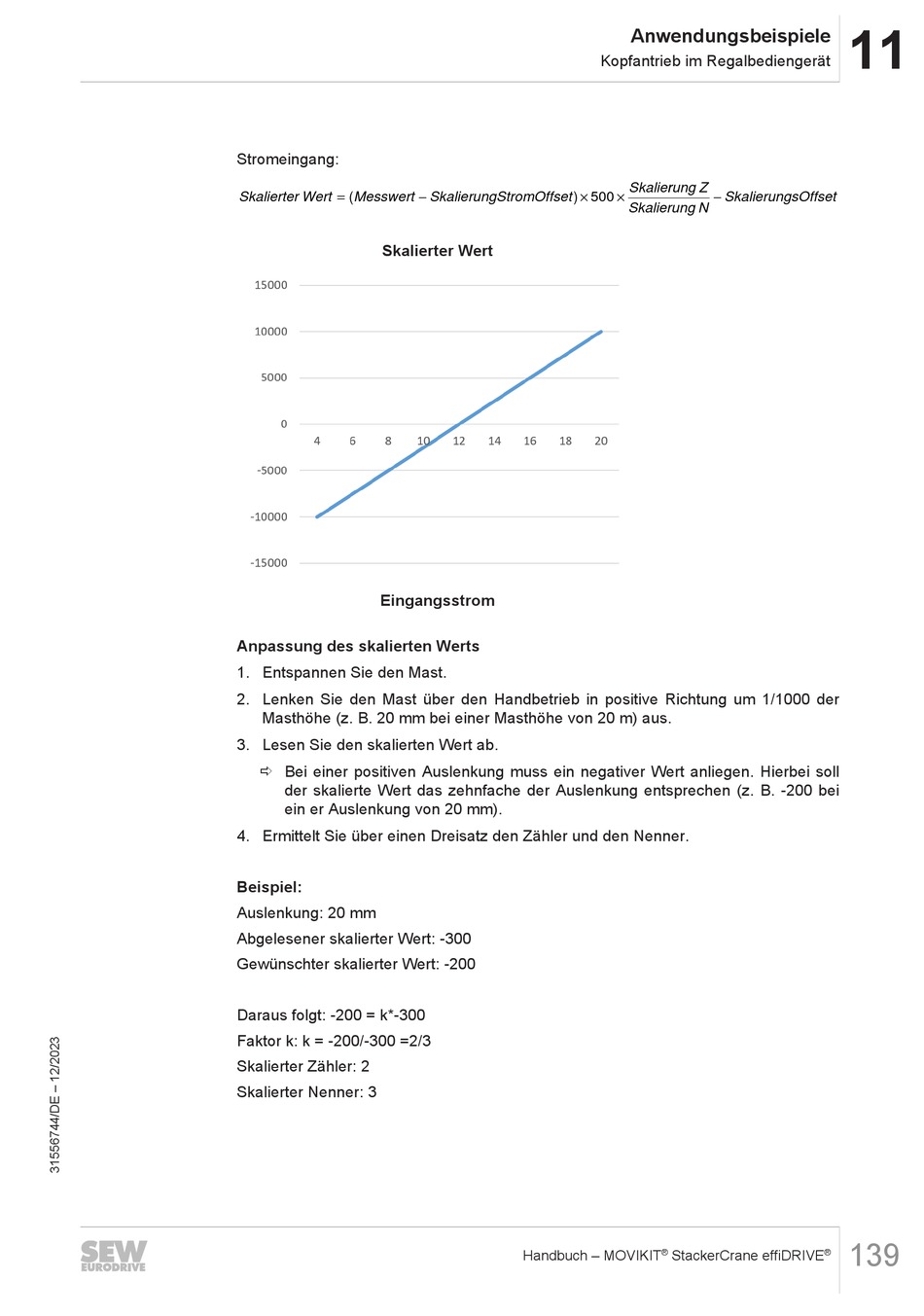

Stromeingang:
Skalierter Wert
(
Messwert
=
Skalierter Wert
Eingangsstrom
Anpassung des skalierten Werts
1. Entspannen Sie den Mast.
2. Lenken Sie den Mast über den Handbetrieb in positive Richtung um 1/1000 der
Masthöhe (z. B. 20 mm bei einer Masthöhe von 20 m) aus.
3. Lesen Sie den skalierten Wert ab.
ð Bei einer positiven Auslenkung muss ein negativer Wert anliegen. Hierbei soll
der skalierte Wert das zehnfache der Auslenkung entsprechen (z. B. -200 bei
ein er Auslenkung von 20 mm).
4. Ermittelt Sie über einen Dreisatz den Zähler und den Nenner.
Beispiel:
Auslenkung: 20 mm
Abgelesener skalierter Wert: -300
Gewünschter skalierter Wert: -200
Daraus folgt: -200 = k*-300
Faktor k: k = -200/-300 =2/3
Skalierter Zähler: 2
Skalierter Nenner: 3
SkalierungStromOffset
) 500
−
×
Handbuch – MOVIKIT
Anwendungsbeispiele
Kopfantrieb im Regalbediengerät
Skalie
r r ung Z
SkalierungsOffset
×
−
Skalierung N
®
StackerCrane effiDRIVE
11
139
®
