11.3.5

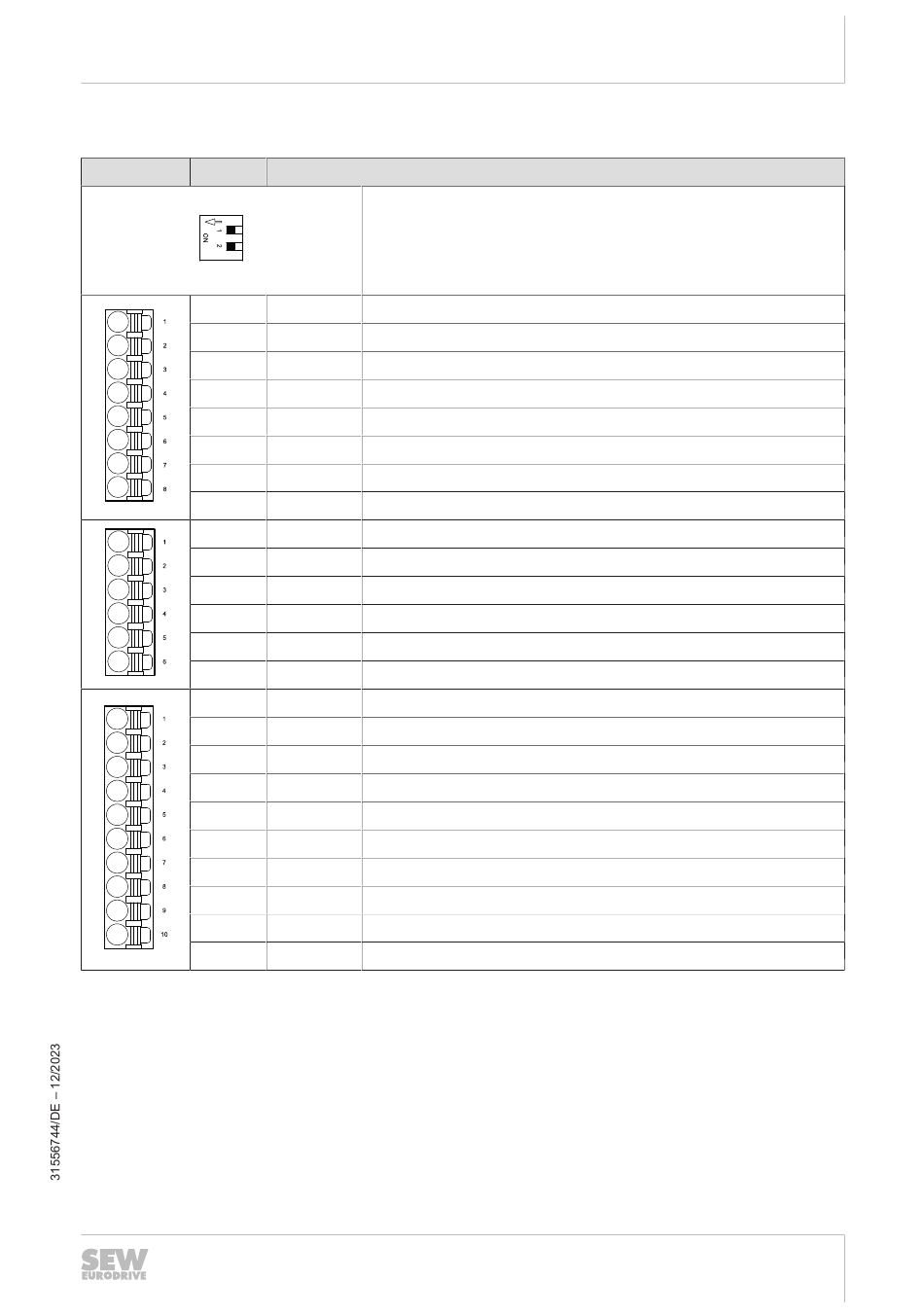

Ein-/Ausgabekarte CIO21A
Klemme
Kontakt
X50:1
X50:2
X50:3
X50:4
X50:5
X50:6
X50:7
X50:8
X51:1
X51:2
X51:3
X51:4
X51:5
X51:6
X52:1
X52:2
X52:3
X52:4
X52:5
X52:6
X52:7
X52:8
X52:9
X52:10
1) Auslieferungszustand.
Funktion
S50/1 on: Stromeingang aktiv für AI2x
S50/2 on: Stromeingang aktiv für AI3x
1)
S50/1 off
: Spannungseingang aktiv für AI2x
1)
S50/2 off
: Spannungseingang aktiv für AI3x
REF1
+10 V DC Referenzspannungsausgang
AI21
analoger Strom- oder Spannungseingang
AI22
analoger Strom- oder Spannungseingang, Bezug für AI21
GND
Bezugspotenzial
AI31
analoger Strom- oder Spannungseingang
AI32
analoger Strom- oder Spannungseingang, Bezug für AI31
GND
Bezugspotenzial
REF2
-10 V DC Referenzspannungsausgang
AOV2
analoger Spannungsausgang, frei programmierbar
AOC2
analoger Stromausgang, frei programmierbar
GND
Bezugspotenzial für die Ausgänge AOV2 und AOC2
AOV3
analoger Spannungsausgang, frei programmierbar
AOC3
analoger Stromausgang, frei programmierbar
GND
Bezugspotenzial für die Ausgänge AOV3 und AOC3
DI10
Digitaleingang 1, frei programmierbar
DI11
Digitaleingang 2, frei programmierbar
DI12
Digitaleingang 3, frei programmierbar
DI13
Digitaleingang 4, frei programmierbar
GND
Bezugspotenzial für die Digitaleingänge DI10 – DI13
DO10
Digitalausgang 1, frei programmierbar
DO11
Digitalausgang 2, frei programmierbar
DO12
Digitalausgang 3, frei programmierbar
DO13
Digitalausgang 4, frei programmierbar
GND
Bezugspotenzial für die Digitalausgänge DO10 – DO13
Anwendungsbeispiele
Kopfantrieb im Regalbediengerät
®
Handbuch – MOVIKIT
StackerCrane effiDRIVE
