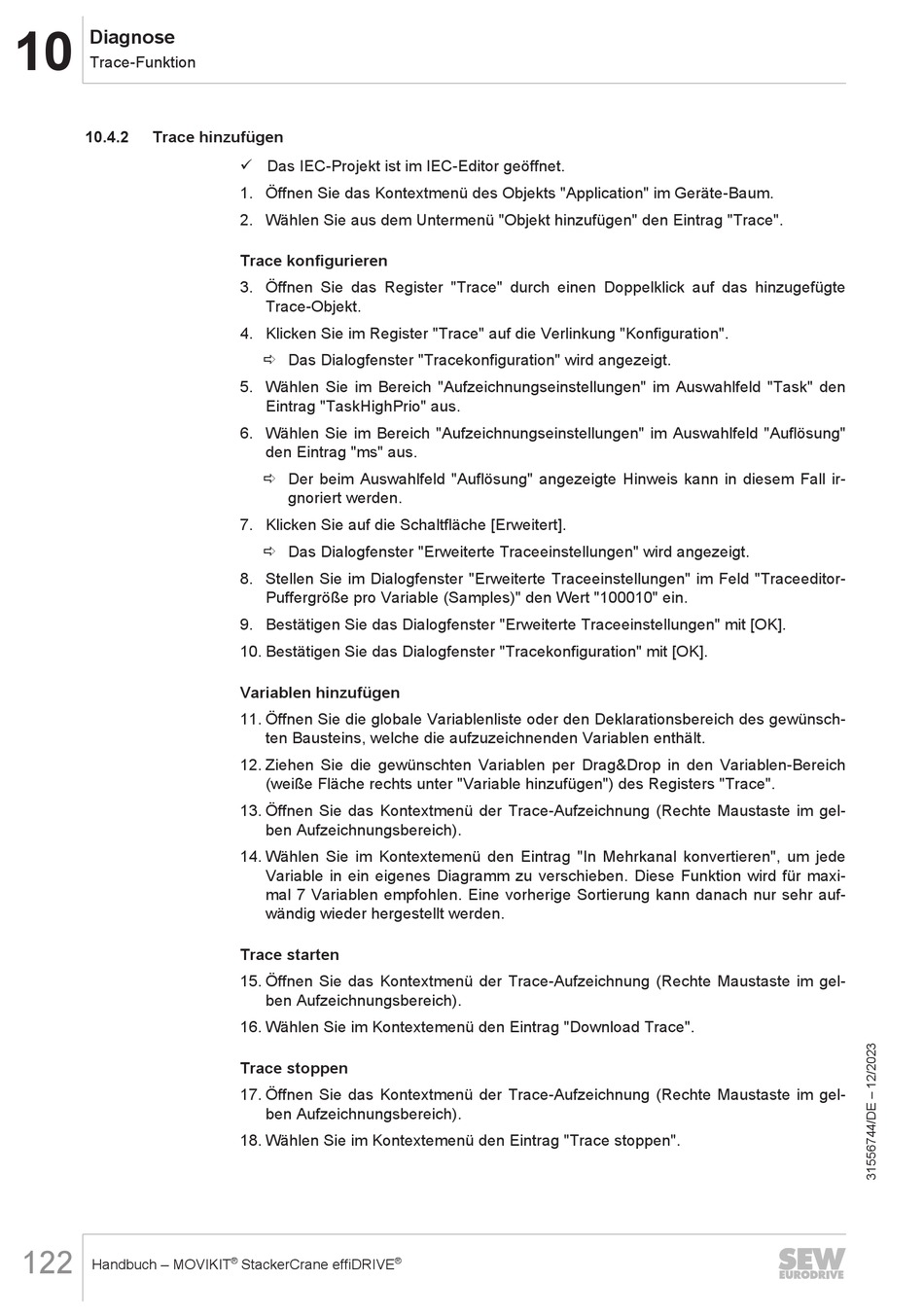

Diagnose
10
Trace-Funktion
10.4.2
Trace hinzufügen
122
Handbuch – MOVIKIT
ü Das IEC-Projekt ist im IEC-Editor geöffnet.
1. Öffnen Sie das Kontextmenü des Objekts "Application" im Geräte-Baum.
2. Wählen Sie aus dem Untermenü "Objekt hinzufügen" den Eintrag "Trace".
Trace konfigurieren
3. Öffnen Sie das Register "Trace" durch einen Doppelklick auf das hinzugefügte
Trace-Objekt.
4. Klicken Sie im Register "Trace" auf die Verlinkung "Konfiguration".
ð Das Dialogfenster "Tracekonfiguration" wird angezeigt.
5. Wählen Sie im Bereich "Aufzeichnungseinstellungen" im Auswahlfeld "Task" den
Eintrag "TaskHighPrio" aus.
6. Wählen Sie im Bereich "Aufzeichnungseinstellungen" im Auswahlfeld "Auflösung"
den Eintrag "ms" aus.
ð Der beim Auswahlfeld "Auflösung" angezeigte Hinweis kann in diesem Fall ir-
gnoriert werden.
7. Klicken Sie auf die Schaltfläche [Erweitert].
ð Das Dialogfenster "Erweiterte Traceeinstellungen" wird angezeigt.
8. Stellen Sie im Dialogfenster "Erweiterte Traceeinstellungen" im Feld "Traceeditor-
Puffergröße pro Variable (Samples)" den Wert "100010" ein.
9. Bestätigen Sie das Dialogfenster "Erweiterte Traceeinstellungen" mit [OK].
10. Bestätigen Sie das Dialogfenster "Tracekonfiguration" mit [OK].
Variablen hinzufügen
11. Öffnen Sie die globale Variablenliste oder den Deklarationsbereich des gewünsch-
ten Bausteins, welche die aufzuzeichnenden Variablen enthält.
12. Ziehen Sie die gewünschten Variablen per Drag&Drop in den Variablen-Bereich
(weiße Fläche rechts unter "Variable hinzufügen") des Registers "Trace".
13. Öffnen Sie das Kontextmenü der Trace-Aufzeichnung (Rechte Maustaste im gel-
ben Aufzeichnungsbereich).
14. Wählen Sie im Kontextemenü den Eintrag "In Mehrkanal konvertieren", um jede
Variable in ein eigenes Diagramm zu verschieben. Diese Funktion wird für maxi-
mal 7 Variablen empfohlen. Eine vorherige Sortierung kann danach nur sehr auf-
wändig wieder hergestellt werden.
Trace starten
15. Öffnen Sie das Kontextmenü der Trace-Aufzeichnung (Rechte Maustaste im gel-
ben Aufzeichnungsbereich).
16. Wählen Sie im Kontextemenü den Eintrag "Download Trace".
Trace stoppen
17. Öffnen Sie das Kontextmenü der Trace-Aufzeichnung (Rechte Maustaste im gel-
ben Aufzeichnungsbereich).
18. Wählen Sie im Kontextemenü den Eintrag "Trace stoppen".
®
®
StackerCrane effiDRIVE
