9
Digitaleingänge/Digitalausgänge
Das Konfigurieren der Digitaleingänge/Digitalausgänge erfolgt im Konfigurationsmenü
"Ein-/Ausgänge" > "Grundgerät" des Softwaremoduls. Die Zuordnung von Funktionen
kann frei konfiguriert werden oder mittels vordefinierter Standardbelegungen erfolgen.
9.1
Benutzeroberfläche
Unerwartetes Anlagenverhalten bei unterbrochener Kommunikation mit der überge-
ordneten Steuerung.
Tod, schwere Verletzungen oder Sachschaden
•

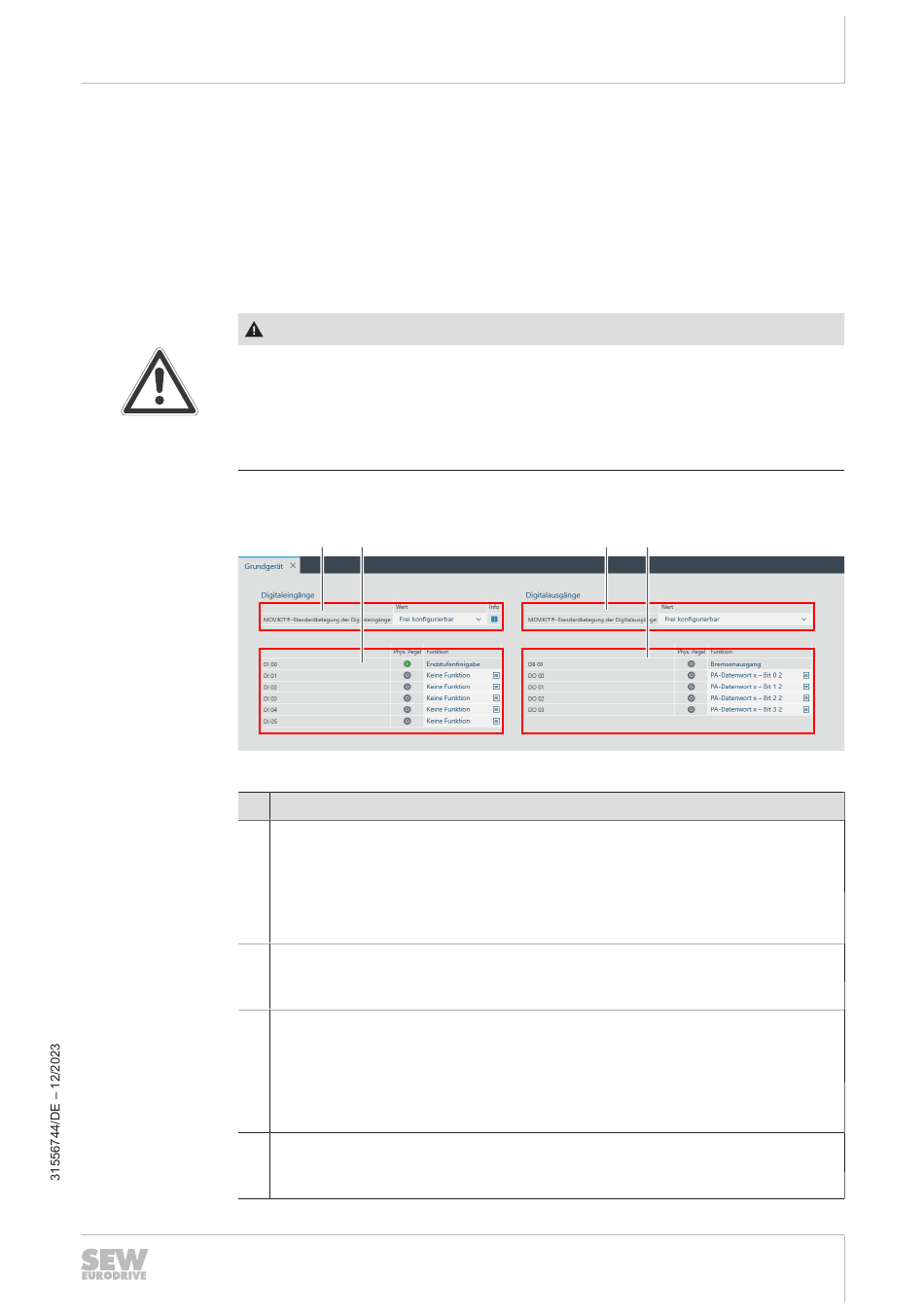

Zum Konfigurieren der Digitaleingänge/Digitalausgänge steht folgende Benutzerober-
fläche zur Verfügung:
Nr. Beschreibung
[1] Auswählen, dass die Belegung der Digitaleingänge über den Bereich [2] frei
[2] Auflistung der Digitaleingänge mit Auswahllisten zum Zuordnen einer Funktion
[3] Auswählen, dass die Belegung der Digitalausgänge über den Bereich [4] frei
[4] Auflistung der Digitalausgänge mit Auswahllisten zum Zuordnen einer Funktion
WARNUNG
Stellen Sie sicher, dass durch die Digitalausgänge nur Anlagenteile angesteuert
werden, durch die keine Gefahrensituationen entstehen können.
[1]
[2]
konfigurierbar ist oder verwenden einer der Standardbelegungen aus der Aus-
wahlliste. Wird zunächst eine Standardbelegung gewählt und anschließend "Frei
konfigurierbar" eingestellt, bleiben die Funktionen der Standardbelegung in den
entsprechenden Feldern erhalten und die Auswahllisten werden zum Ändern der
Funktion entsperrt.
und Anzeige des physikalischen Pegels. Der Digitaleingang DI 00 ist fest mit der
Funktion "Endstufenfreigabe" belegt.
konfigurierbar ist oder verwenden einer der Standardbelegungen aus der Aus-
wahlliste. Wird zunächst eine Standardbelegung gewählt und anschließend "Frei
konfigurierbar" eingestellt, bleiben die Funktionen der Standardbelegung in den
entsprechenden Feldern erhalten und die Auswahllisten werden zum Ändern der
Funktion entsperrt.
und Anzeige des physikalischen Pegels. Der Digitalausgang DB 00 ist fest mit
der Funktion "Bremsenausgang" belegt.
Digitaleingänge/Digitalausgänge
Benutzeroberfläche
[3]
[4]
®
Handbuch – MOVIKIT
StackerCrane effiDRIVE
9
46029088395
105
®
