10.1.3
MOVIKIT
StackerCrane Prozessdaten

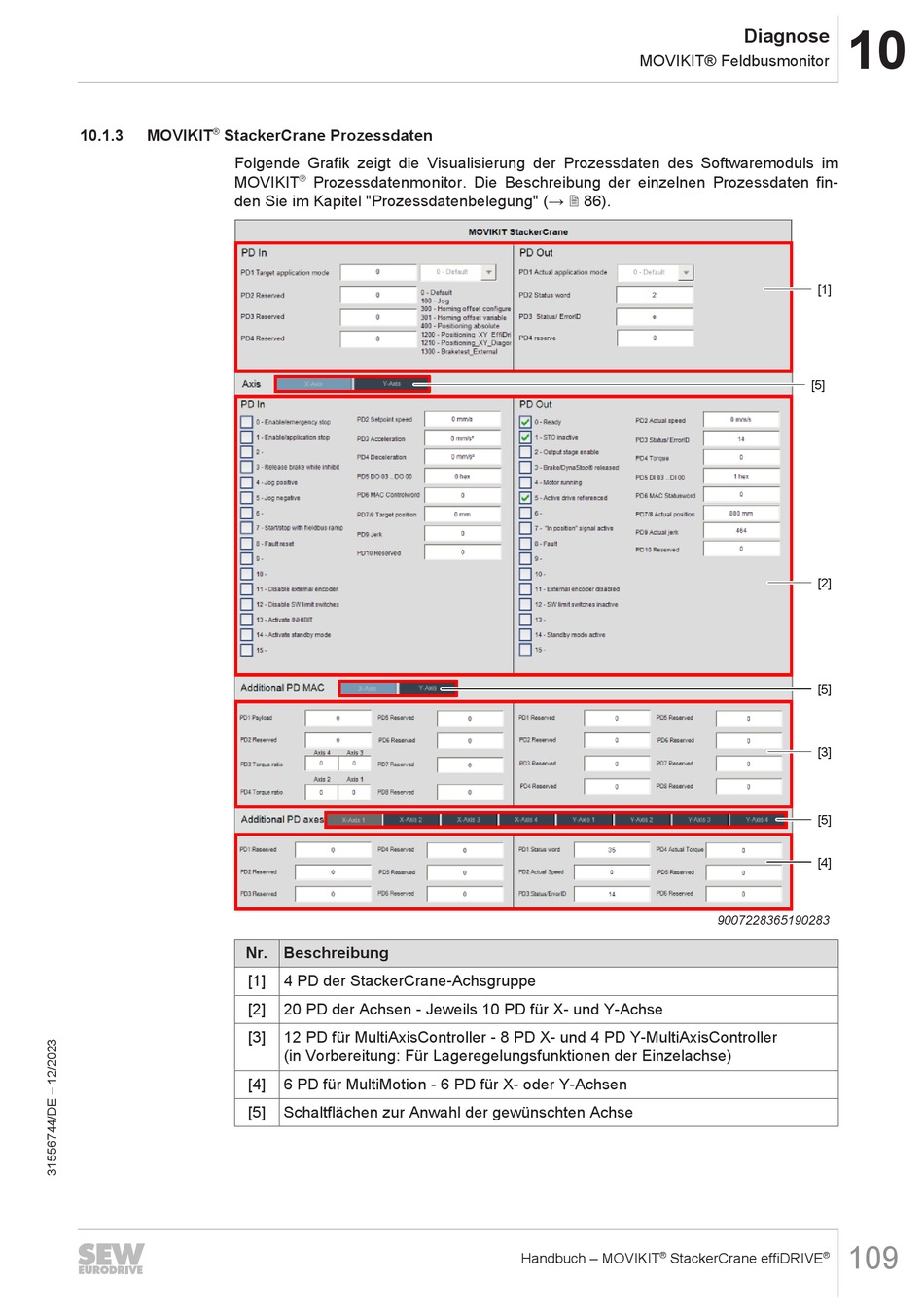

Folgende Grafik zeigt die Visualisierung der Prozessdaten des Softwaremoduls im
MOVIKIT
den Sie im Kapitel "Prozessdatenbelegung" (→ 2 86).
Nr. Beschreibung
[1]
[2]
[3]
[4]
[5]
®
Prozessdatenmonitor. Die Beschreibung der einzelnen Prozessdaten fin-
4 PD der StackerCrane-Achsgruppe
20 PD der Achsen - Jeweils 10 PD für X- und Y-Achse
12 PD für MultiAxisController - 8 PD X- und 4 PD Y-MultiAxisController
(in Vorbereitung: Für Lageregelungsfunktionen der Einzelachse)
6 PD für MultiMotion - 6 PD für X- oder Y-Achsen
Schaltflächen zur Anwahl der gewünschten Achse
MOVIKIT® Feldbusmonitor
®
Handbuch – MOVIKIT
StackerCrane effiDRIVE
Diagnose
10
[1]
[5]
[2]
[5]
[3]
[5]
[4]
9007228365190283
109
®
