Schneidwerk austauschen

A
1
5
B
4
2
4

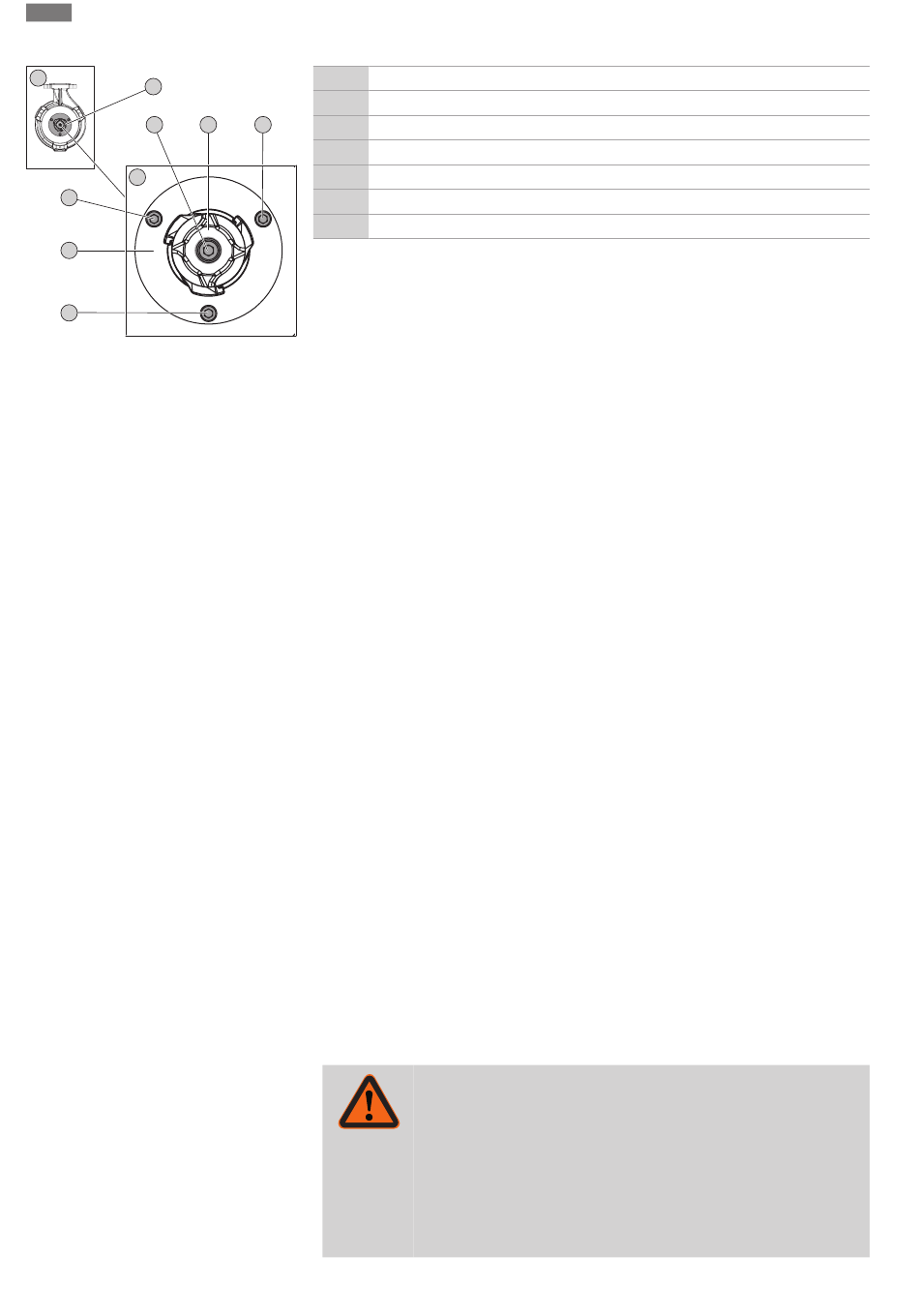

Fig. 10: Austausch Schneidwerk
10 Störungen, Ursachen und Be-
seitigung
32
A Übersicht: Ansicht von unten
B Detailansicht: Schneidwerk mit Befestigung
3 4
1 Schneidwerk
2 Schneidplatte
3 Schneidkopf
4 Befestigung Schneidplatte M6
5 Befestigung Schneidkopf M8
✓ Schutzhandschuh angelegt!
✓ Pumpe gereinigt und ggf. desinfiziert.
✓ Innensechskant mit T-Griff, Größen 5 und 6.
✓ Drehmomentschlüssel.
✓ Keil (Breite: ca. 10 ... 15 mm) aus Hartholz oder Kunststoff zum Fixieren des Schneid-
kopfs.
VORSICHT! Keinen Metallkeil verwenden! Ein Metallkeil kann die Schneiden beschä-
digen.
✓ Flüssige Schraubensicherung, mittelfest (z. B. Loctite 243).
1. Schneidkopf fixieren: Keil zwischen Schneidkopf und Schneidplatte einstecken.
2. Befestigungsschraube am Schneidkopf lösen und herausdrehen.
3. Keil entfernen.
4. Schneidkopf abziehen. WARNUNG! Schnittverletzung! Schneidkopf nicht an der
Schneide anfassen!
5. Neuen Schneidkopf aufstecken.
6. Befestigungsschraube mit Schraubensicherung benetzen und in den Schneidkopf ein-
drehen. Befestigungsschraube handfest anziehen.
7. Schneidkopf fixieren: Keil zwischen Schneidkopf und Schneidplatte einstecken.
VORSICHT! Vor dem Einstecken des Keils, Befestigungsschraube handfest anziehen!
Der Keil kann den Schneidkopf verdrücken.
8. Befestigungsschraube am Schneidkopf mit 18,5 Nm (13,5 ft·lb) anziehen.
9. Keil entfernen.
10. Befestigungsschrauben der Schneidplatte lösen und herausdrehen.
11. Schneidplatte mit dem Keil vorsichtig heraushebeln.
12. Schneidplatte abnehmen. WARNUNG! Schnittverletzung! Schneidplatte nicht an der
Schneide anfassen!
13. Neue Schneidplatte einlegen.
14. Befestigungsschrauben der Schneidplatte mit Schraubensicherung benetzen und ein-
drehen.
15. Befestigungsschrauben der Schneidplatte über Kreuz mit 7,5 Nm (5,5 ft·lb) anziehen.
▶ Schneidwerk gewechselt.
HINWEIS! Trockenzeit beachten! Vor der Verwendung der Pumpe, die Schraubensiche-
rung trocknen lassen.
WARNUNG
Verletzungsgefahr durch drehende Bauteile!
Im Arbeitsbereich der Pumpe dürfen sich keine Personen aufhalten. Es
besteht Verletzungsgefahr!
• Arbeitsbereich kennzeichnen und absperren.
• Wenn keine Personen im Arbeitsbereich sind, Pumpe einschalten.
• Wenn Personen den Arbeitsbereich betreten, Pumpe sofort abschal-
ten.
