31. Nasuňte zostavené komponenty (X a Y) na koniec zostavy prevodu.
P P o o z z n n á á m m k k a a - - Koncový nárazník umiestnite tak, aby výčnelok (AA) bol dole (Obrázok 17).
32. Zarovnajte koncový blok (639000010244) (s otvormi naprieč) (W) so zostavenými komponentmi (X a Y) a nasuňte ho na
koniec zostavy prevodu.
33. Podľa krokov 26 až 28 zostavte a nainštalujte aj druhý koncový nárazník.
34. Pomocou šesťhranného kľúča 3/16'' pripevnite štyri dodané skrutky s plochou nezapustenou hlavou s vnútorným
šesťhranom (0004-662-000) (dve z každej strany) (Z) k zostave prevodu (Obrázok 16).
35. Vizuálne skontrolujte nárazníky prevodu na hlavovom konci, aby ste sa presvedčili, že sú nainštalované zarovno
s vonkajším okrajom zostavy prevodu bez známok nesprávneho zarovnania či inštalácie.
36. Pomocou skrutkovača T25 Torx nainštalujte dve dodané skrutky s polguľovou hlavou s vnútorným šesťhranom (0004-
665-000) (AB) na pripevnenie dodaného koncového krytu prevodu na hlavovom konci ľavej strany pacienta
(639000010210) a dodaného koncového krytu prevodu na hlavovom konci pravej strany pacienta (639000010211) (AC)
k zostave prevodu (Obrázok 18).
SK 22
Z

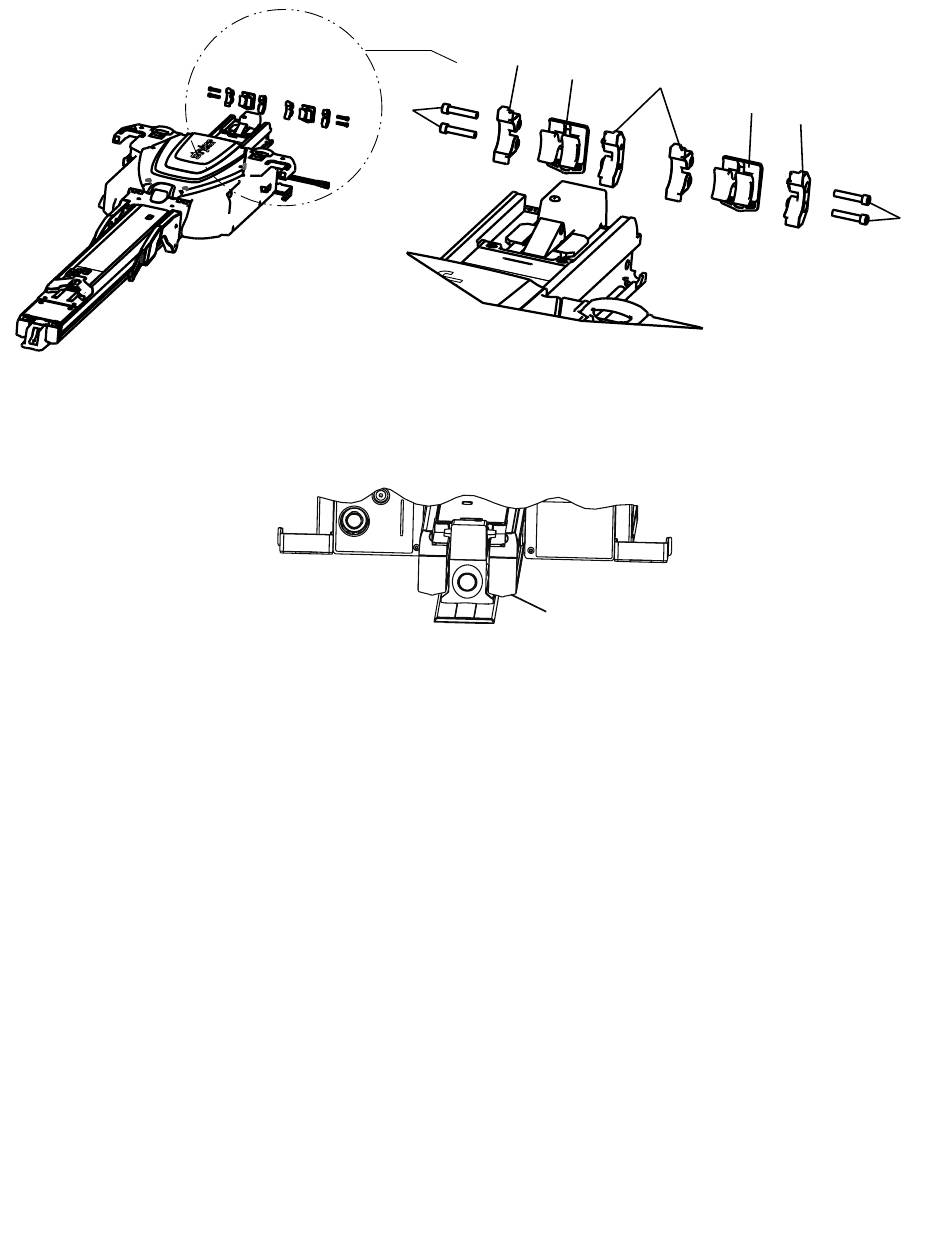

O O b b r r á á z z o o k k 1 1 6 6 – – Z Z o o s s t t a a v v e e n n i i e e b b l l o o k k u u n n á á r r a a z z n n í í k k a a
O O b b r r á á z z o o k k 1 1 7 7 – – V V ý ý č č n n e e l l o o k k k k o o n n c c o o v v é é h h o o n n á á r r a a z z n n í í k k a a
W
X
Y
AA
X
W
Z
