18. 1. montér (nožný koniec) zdvihne zostavu prevodu a posunie spúšťače zámku prevodu (L) (Obrázok 12) smerom
k nožnému koncu prevodu, aby sa zámky prevodu uvoľnili. 2. montér (hlavový koniec) nasunie otvorený koniec zostavy
prevodu na kolieska v zostave kotvy a vycentruje ho.
• Keď inštalujete zostavu prevodu, nasúvajte ju pomaly. Neporušte kryt indukčného nabíjania nosidiel (K) (Obrázok
10).
• Nechajte spúšťače zámku prevodu zatiahnuté smerom k nožnému koncu, kým sa prevod neusadí na kotvu
(Obrázok 12).
• Pri posúvaní po druhej súprave koliesok môžete pocítiť mierny odpor: prekonajte ho a tlačte až do polohy, ktorú
zobrazuje Obrázok 12.
19. Umiestnite primárny indukčný kryt kotvy (639001010101) nad otvor tak, aby hák v tvare písmena U smeroval
k nožnému koncu kotvy (Obrázok 11).
P P o o z z n n á á m m k k a a - - Dajte pozor, aby konektory (nainštalované v krok 16) netlačili na primárny indukčný kryt kotvy.
20. Pomocou skrutkovača s plochou čepeľou vtlačte hák v tvare písmena U do kotvy tak, aby cvaknutím zapadol na miesto
(Obrázok 11).
21. Pomocou šesťhranného kľúča 5/32'' pripevnite dodanú skrutku s plochou nezapustenou hlavou s vnútorným
šesťhranom (0004-658-000) (O) na zaistenie dodaného aktivátora magnetu vozíka (6390-001-106) (P) (Obrázok 12).
22. Pomocou skrutkovača T25 Torx pripevnite štyri dodané skrutky s polguľovou hlavou s vnútorným šesťhranom (0004-
665-000) (M) na pripojenie dodanej krycej doštičky prevodu na nožnom konci (6390-001-225) (N) k zostave prevodu
(Obrázok 12).
23. Posuňte spúšťače zámku prevodu (najbližšie k nožnému koncu) (L) (Obrázok 12) smerom k nožnému koncu zostavy
prevodu, aby sa odistila.
6390-809-005 Rev AA.0

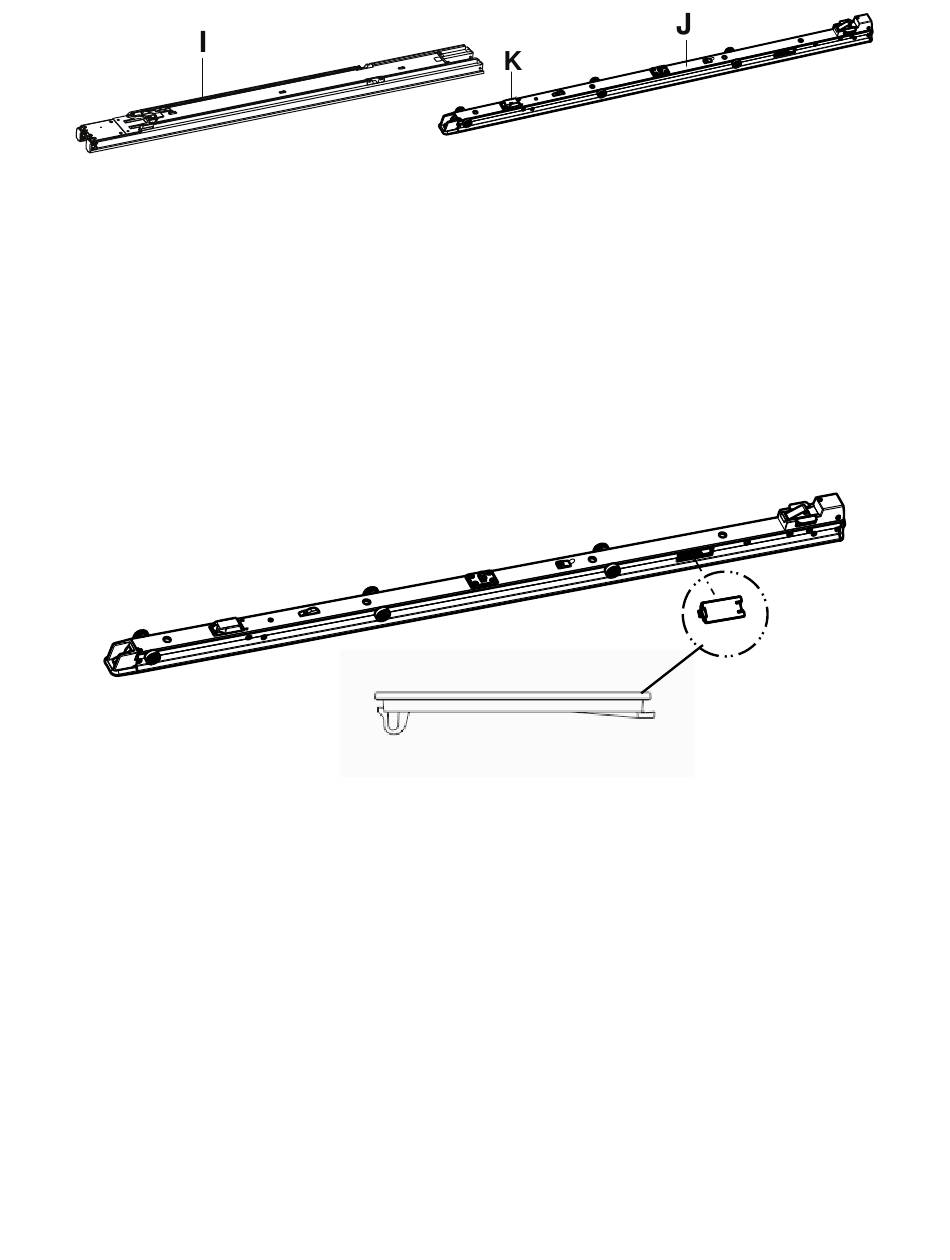

O O b b r r á á z z o o k k 1 1 0 0 – – I I n n š š t t a a l l á á c c i i a a z z o o s s t t a a v v y y p p r r e e v v o o d d u u
O O b b r r á á z z o o k k 1 1 1 1 – – P P r r i i m m á á r r n n y y i i n n d d u u k k č č n n ý ý k k r r y y t t k k o o t t v v y y
19 SK
