26. Položte zostavu vozíka (T) medzi zostavu prevodu (U) a hlavový koniec zostavy kotvy (V) na podlahu (Obrázok 15).
27. 1. montér (nožný koniec): Zasuňte kolieska zostavy vozíka do bočného kanálika zostavy prevodu.
28. 2. montér (hlavový koniec): Zdvihnite zostavu vozíka tak, aby sa zarovnala druhá súprava koliesok, a posúvajte
kolieska, kým vozík nebude blízko stredu prevodu.
29. Opatrne tlačte zostavu prevodu dopredu smerom k hlavovému koncu, kým sa nezaistí v polohe.
30. Zostavte blok nárazníka. Zarovnajte dodaný vnútorný koncový blok (639000010246) (so závitovými otvormi) (Y)
s dodaným koncovým nárazníkom (639000010243) (X) (Obrázok 16).
6390-809-005 Rev AA.0
R
2
R
1

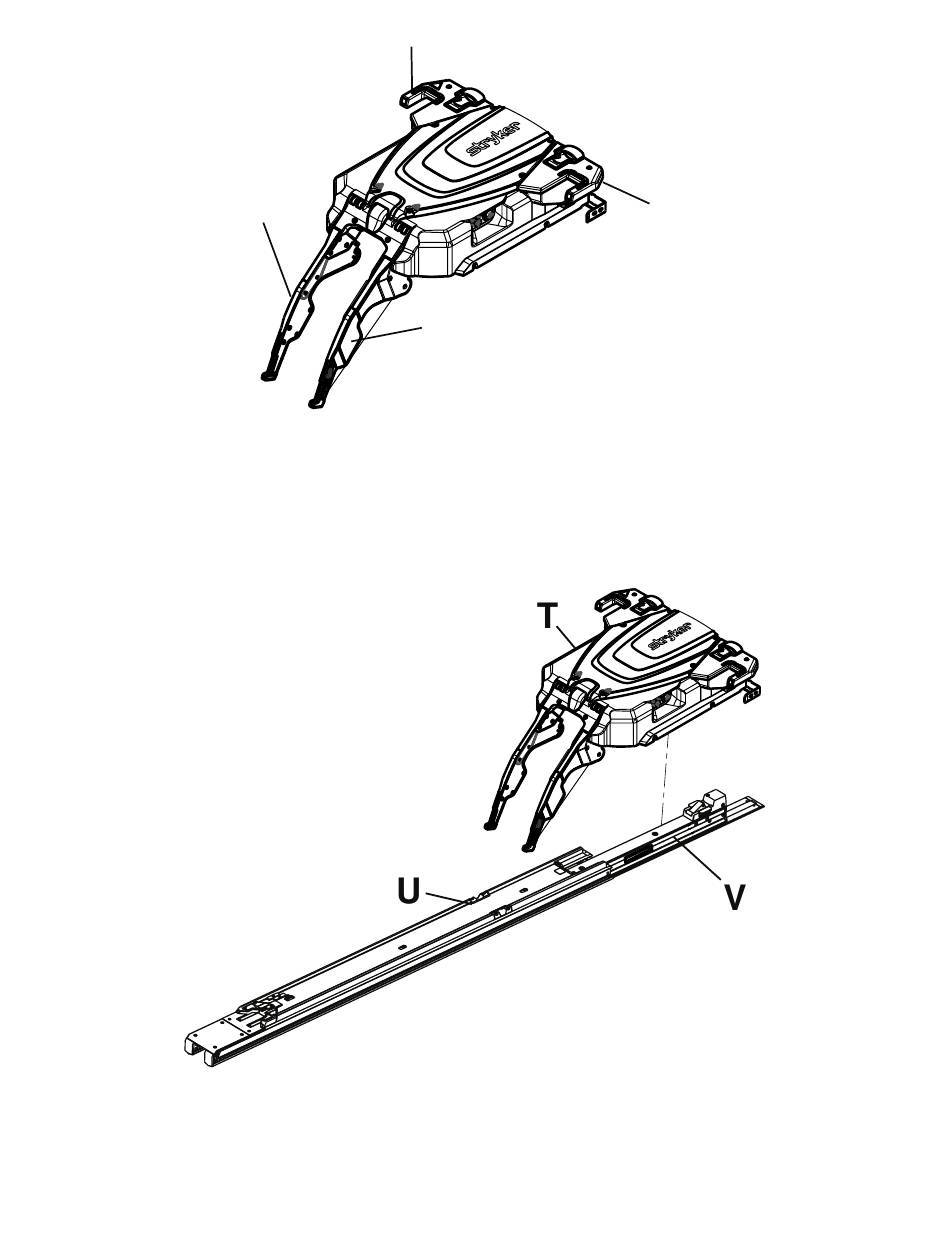

O O b b r r á á z z o o k k 1 1 4 4 – – Z Z o o s s t t a a v v a a v v o o z z í í k k a a
O O b b r r á á z z o o k k 1 1 5 5 – – U U m m i i e e s s t t n n e e n n i i e e z z o o s s t t a a v v y y v v o o z z í í k k a a
