Kapitel 4 - Installation
4.3.

ENTFERNEN DER VERPACKUNG UND HANDHABUNG

4.3.1. VERPACKUNG DES CONTROLLERS CS8C

Standardverpackung
B x H x T
Bruttogewicht
Internationale
Verpackung
B x H x T
Bruttogewicht
Nettogewicht

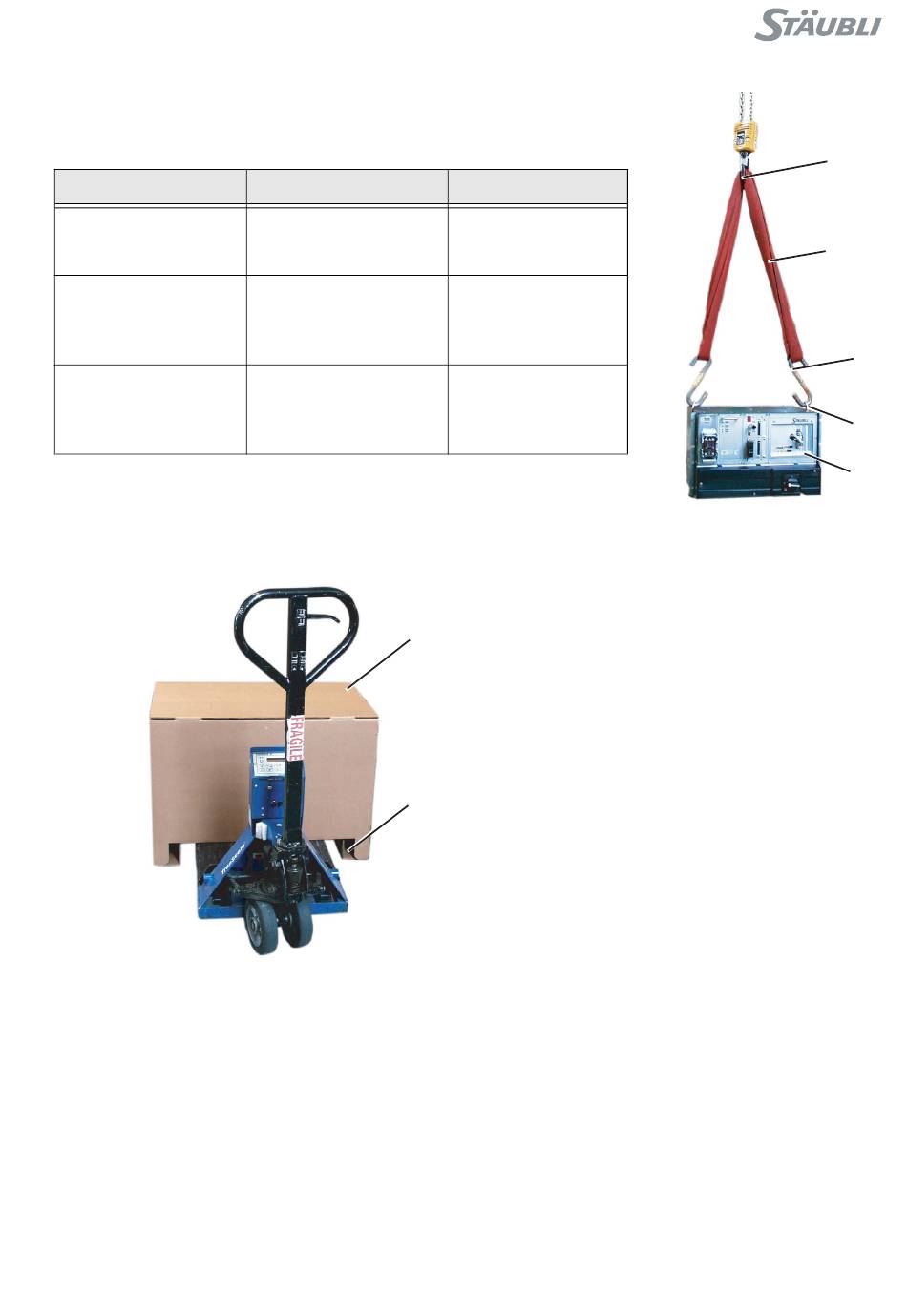

4.3.2. TRANSPORT

Palettenhubwagen unter die Transportpalette (2) fahren.
• Eine Hebeschlaufe (4) (Textilriemen für 200 kg / 442 lb Lasten) mit Haken (6) in die Transportösen (5) des
Controllers (3) und den Haken des Hebezeugs (7) einführen. Die Haken müssen (6) ebenfalls für eine Last von
200 kg / 442 lb ausgelegt sein.
• Controller langsam mit Hilfe des Hebezeugs anheben und neben die Transportpalette (2) stellen.
• Die Transportösen (5) des Controllers können abgenommen werden.
• Handbediengerät-Karton und obere Innenverpackung herausnehmen.
• Unterlagen und seitliche Innenverpackung herausnehmen.
• Karton des Verbindungskabels herausnehmen.
CS8C
CS8C AN TX, RS
900 x 640 x 570 mm
354 x 252 x 224 in
70 kg / 155 lb
990 x 755 x 610 mm
390 x 297 x 240 in
84 kg / 185 lb
Mit Transformator:
50 kg / 110 lb
Ohne Transformator:
31 kg / 68lb
1
2
© Stäubli 2009 – D28073702B
CS8C AN RX160
900 x 815 x 570 mm
354 x 321 x 224 in
80 kg / 177 lb
990 x 930 x 610 mm
390 x 366 x 240 in
94 kg / 208 lb
60 kg / 132 lb
4.3.3. AUSPACKEN UND
AUFSTELLEN DES
CONTROLLERS
• Die Transportkiste so nahe wie möglich an den
Aufstellort befördern.
• Die Kiste (1) öffnen.
7
4
6
5
3
