Kapitel 8 - Wartung
8.7.2.2. CS8C FÜR RX160 ROBOTER

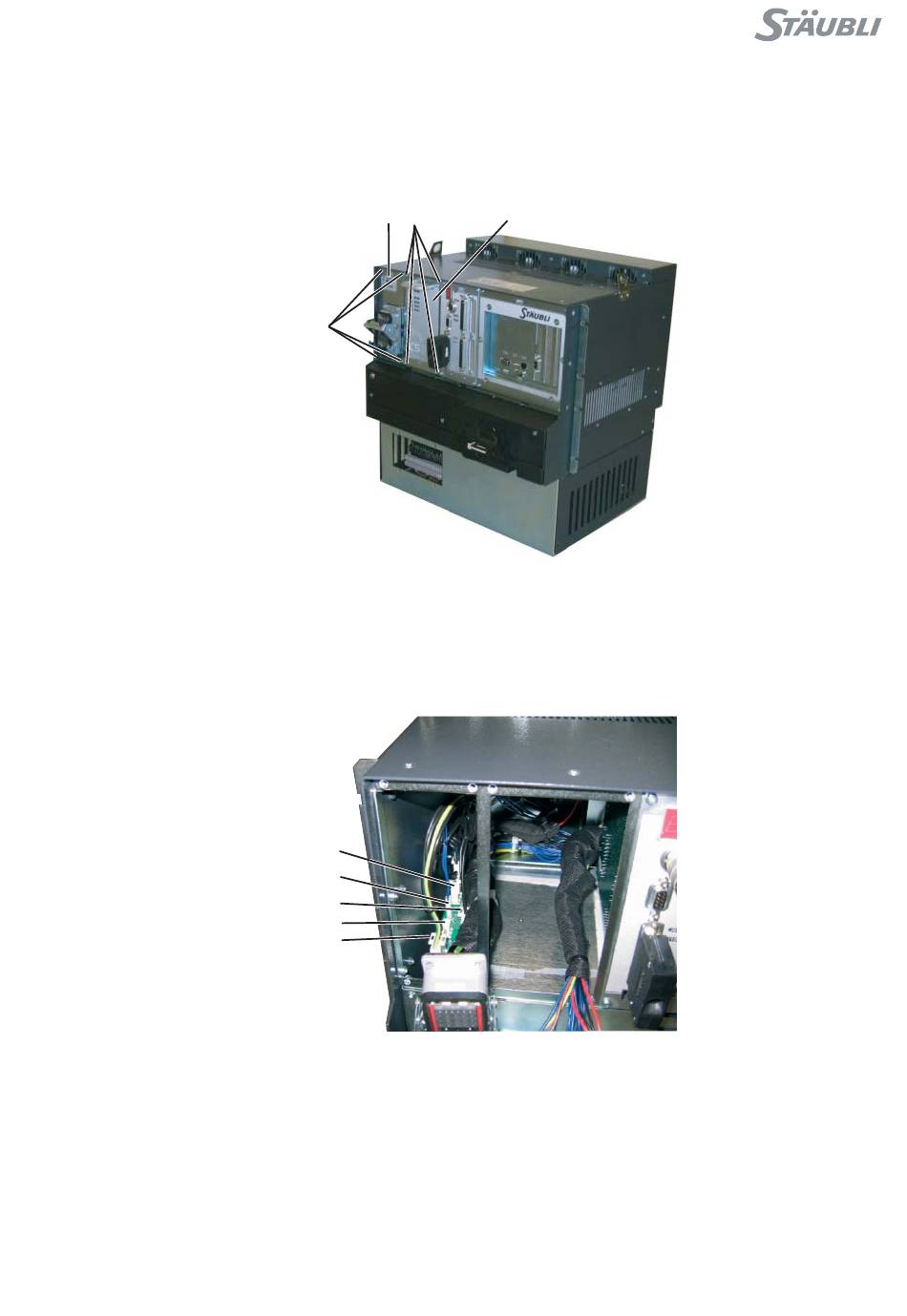

• Der Zugriff auf die Stecker geschieht durch Entfernen der durch 4 Schrauben (4) befestigten
Stromversorgung ARPS (3) (siehe Kapitel 8.6.2) und der durch 4 Schrauben (6) befestigten
Abdeckung (5).
• Die Stecker J1001 (1), J1002 (2), J1003 (3), J1004 (4), J1005 (5) ziehen.
CS8C
5 4
6
Abbildung 8.35
5
4
3
2
1
Abbildung 8.36
