6.2.5. DIE ANZEIGE DES MCP

Die Anzeige ist in drei Bereiche unterteilt: (siehe Abbildung 6.4)
Die Statuszeile
Die Statuszeile (A) enthält die nachstehenden Angaben, unabhängig vom Status der laufenden Navigation:
• Systemaktivitätsindikator (1). Erscheint dieser Indikator in der Statuszeile, steht das System dem Operator nicht
zur Verfügung.
• Indikator für anstehende neue Nachrichten (2). Er zeigt an, dass eine oder mehrere neue Nachrichten im
Ereignisprotokoll gespeichert worden sind. Dieser Indikator erscheint immer blinkend und bleibt solange aktiv,
bis der Benutzer diese Nachrichten eingesehen hat.
• Eingabeindikator (3). Er erscheint blinkend, wenn eine VAL3-Anwendung auf eine Eingabe des Operators in der
Anwendungsseite wartet. Er bleibt aktiviert, solange die Anwendung aktiv und die Eingabe noch nicht erfolgt ist.
• Funktionsindikator für den programmierbaren Automaten (SPS) (4).
s6.5 • Indikator für den Zustand der Armbewegung (5). 'M' zeigt eine Bewegung des Arms an, 'S' ein Stoppen, '
steht bei manuellen Bewegungen dafür, dass der Arm seine Zielposition erreicht hat. Der Indikator bleibt leer,
wenn keine unerledigte Bewegung vorliegt.
• Indikator für die Geschwindigkeit der Armbewegung (6). Erscheint bei allen Armbewegungen (manuell oder
programmiert).
Arbeitsblatt
Das Arbeitsblatt (B) ist der Anzeigebereich zwischen der Statusleiste und den Kontextmenüs. Auf diesem
Arbeitsblatt werden alle Informationen über die laufende Anwendung ausgetauscht (Anzeige, Info-Fenster,
Erfassung ...). Das Arbeitsblatt hat immer einen Titel, der auf der Linie direkt unter der Statusleiste erscheint
(siehe Abbildung 6.4).
Die Kontextmenüs
Über die Kontextmenüs (C) kann eine für ein ausgewähltes Element oder die Navigationsseite spezifische Aktion
ausgeführt werden. Drücken Sie einfach auf die Taste direkt unter dem entsprechenden Label, um die Aktion
auszulösen.
Hinweis:
Aus ergonomischen Gründen ist für bestimmte Schnittstellenelemente eine Kontextaktion
vorgegeben (mit dem am häufigsten verwendeten Kontextmenü verbundene Aktion). Diese
Aktion kann durch Betätigen der Return- oder der End-Taste und der entsprechenden
Kontextmenütaste aktiviert werden.
CS8C
(2) (3)(4)(5) (6)
(1)
© Stäubli 2009 – D28073702B

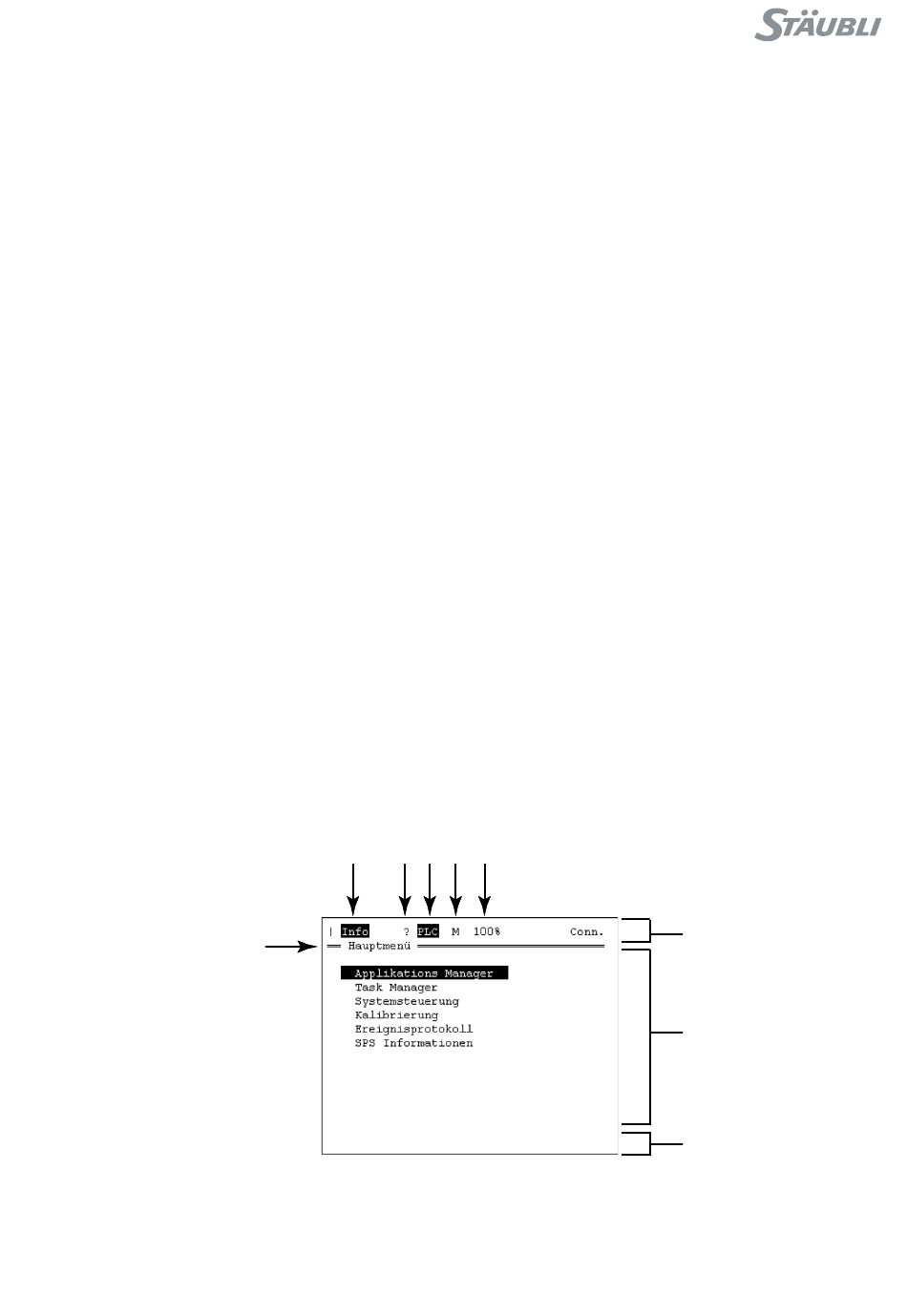

Abbildung 6.4
@
