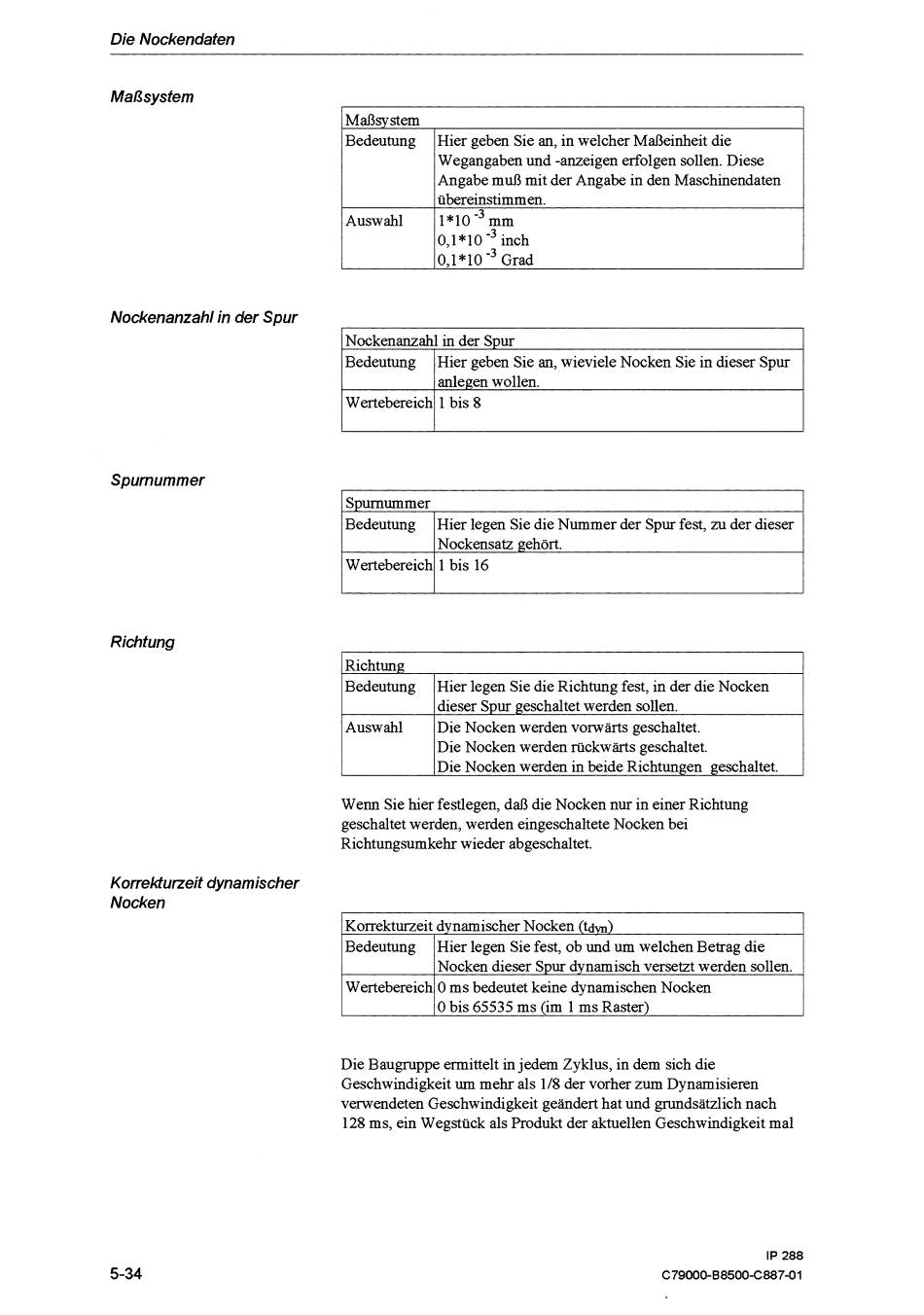

Die Nockendaten
Maßsystem
Maßsystem
Spurnummer
Bedeutung
~ u s w a h ~
Nockenanzahl in der Spur
Nockenanzahl in der Spur
Richtung
Hier geben Sie an, in welcher Maßeinheit die
Wegangaben und -anzeigen erfolgen sollen. Diese
Angabe muß mit der Angabe in den Maschinendaten
übereinstimmen.
1
*
10 mm
0,1*lo4 inch
0,1*10
-3
Grad
Bedeutung
Wertebereich
Hier geben Sie an, wieviele Nocken Sie in dieser Spur
anlegen wollen.
1 bis 8
Wenn Sie h e r festlegen, daß die Nocken nur in einer Richtung
geschaltet werden, werden eingeschaltete Nocken bei
Richtungsumkehr wieder abgeschaltet.
Richtung
KorreMurzeit dynamischer
Nocken
Bedeutung
Auswahl
Die Baugruppe ermittelt in jedem Zyklus, in dem sich die
Geschwindigkeit um mehr als 118 der vorher zum Dynamisieren
verwendeten Geschwindigkeit geändert hat und grundsätzlich nach
128 ms, ein Wegstück als Produkt der aktuellen Geschwindigkeit mal
Hier legen Sie die Richtung fest, in der die Nocken
dieser Spur geschaltet werden sollen.
Die Nocken werden vorwärts geschaltet.
Die Nocken werden rückwärts geschaltet.
Die Nocken werden in beide Richtungen geschaltet.
