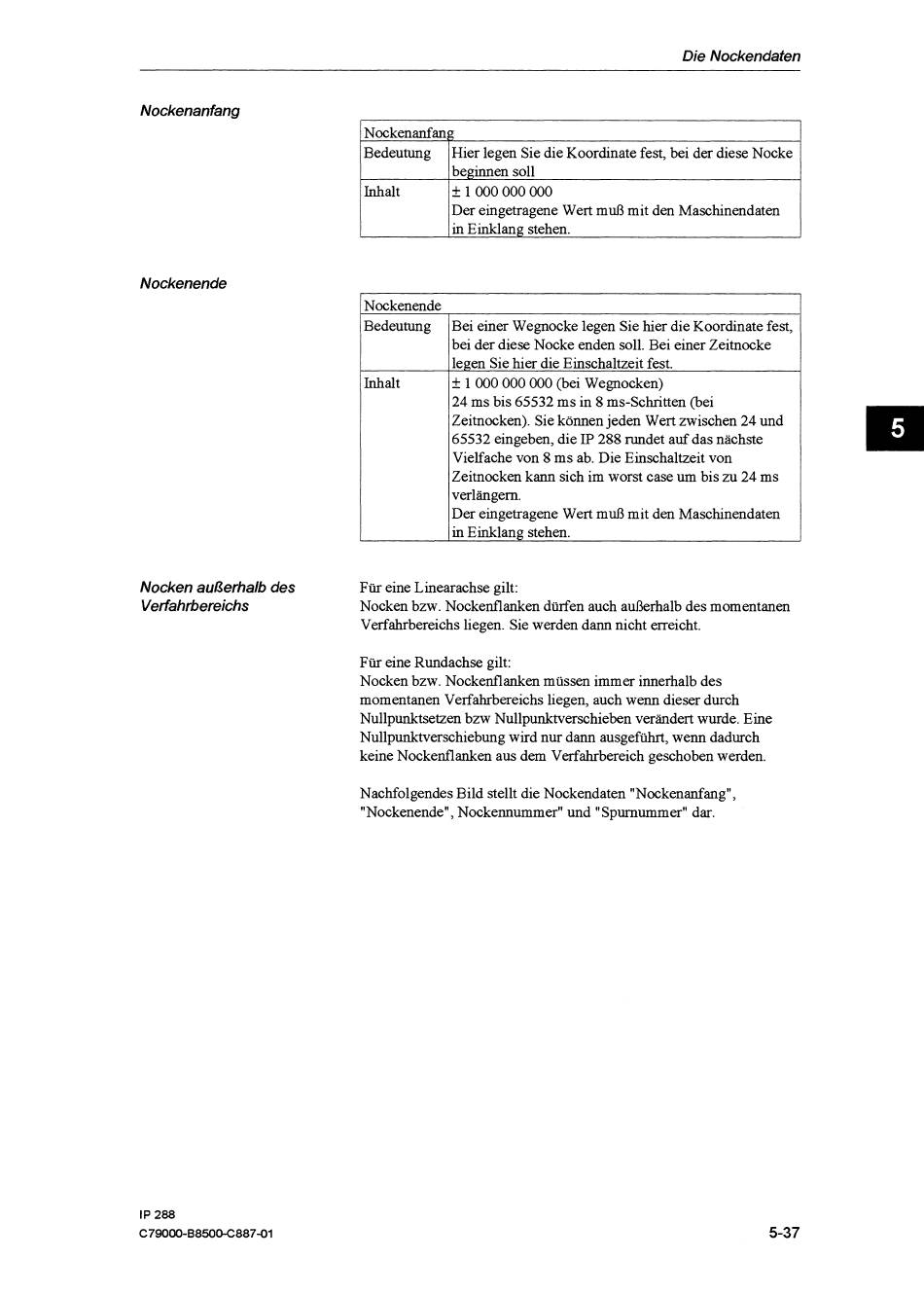

Die Nockendaten
Nockenanfang
Nockenende
Bedeutung
Inhalt
Hier legen Sie die Koordinate fest, bei der diese Nocke
beginnen soll
+
1000000000
Der eingetragene Wert muß mit den Maschinendaten
in Euiklang stehen.
Der eingetragene Wert muß mit den Maschinendaten
in Einklang stehen.
Nockenende
Nocken außerhalb des Für eine Linearachse gilt:
Verfahrbereichs
Nocken bzw. Nockenflanken dürfen auch außerhalb des momentanen
Verfahrbereichs liegen. Sie werden dann nicht erreicht.
Bedeutung
Inhalt
Für eine Rundachse gilt:
Nocken bzw. Nockenflanken müssen immer innerhalb des
momentanen Verfahrbereichs liegen, auch wenn dieser durch
Nullpunktsetzen bzw Nullpunktverschieben verändert wurde. Eine
Nullpunktverschiebung wird nur dann ausgeführt, wenn dadurch
keine Nockenflanken aus dem Verfahrbereich geschoben werden.
Bei einer Wegnocke legen Sie hier die Koordinate fest,
bei der diese Nocke enden soll. Bei einer Zeitnocke
legen Sie hier die Einschaltzeit fest.
I 1 000 000 000 (bei Wegnocken)
24 ms bis 65532 ms in 8 ms-Schritten (bei
Zeitnocken). Sie können jeden Wert zwischen 24 und
65532 eingeben, die IP 288 rundet auf das nächste
Vielfache von 8 ms ab. Die Einschaltzeit von
Zeitnocken kann sich im worst case um bis zu 24 ms
verlängern.
Nachfolgendes Bild stellt die Nockendaten "Nockenanfang",
"Nockenende", Nockennummer" und
"
Spurnummer" dar.
