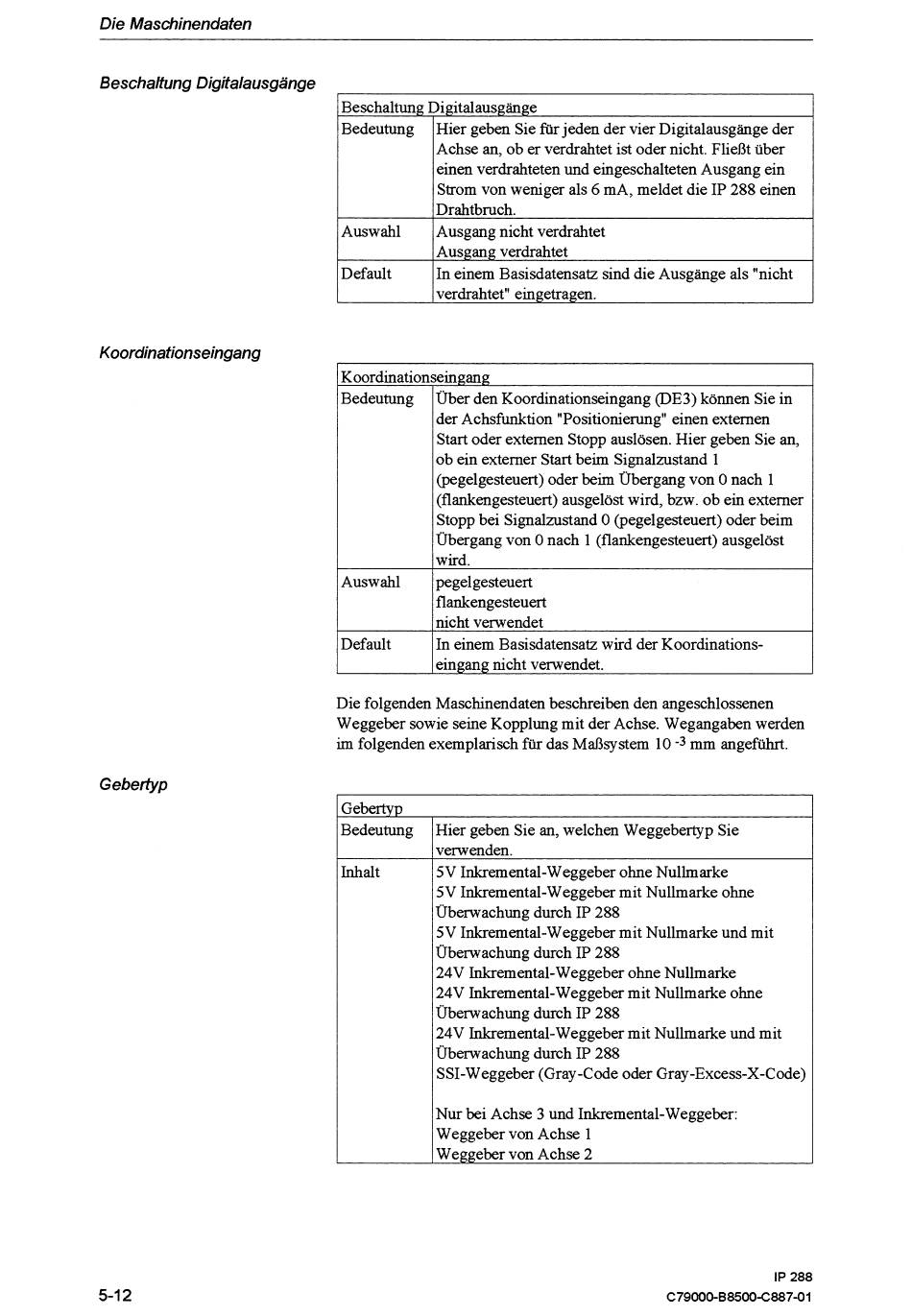

Die Maschinendaten
Beschaltung Digitalausgänge
n und eingeschalteten Ausgang ein
er als 6 mA, meldet die IP 288 einen
Koordinationseingang
Koordinationseingang
Die folgenden Maschinendaten beschreiben den angeschlossenen
Weggeber sowie seine Kopplung mit der Achse. Wegangaben werden
im folgenden exemplarisch für das Maßsystem 10
-3
mm angeführt.
Bedeutung
Auswahl
Default
Bedeutung
Y
Über den Koordinationseingang (DE3) können Sie in
der Achsfunktion "Positionierung" einen externen
Start oder externen Stopp auslösen. Hier geben Sie an,
ob ein externer Start beim Signalmstand 1
(pegelgesteuert) oder beim Übergang von 0 nach 1
(flankengesteuert) ausgelöst wird, bzw. ob ein externer
Stopp bei Signalmstand 0 (pegelgesteuert) oder beim
Übergang von
0
nach 1 (flankengesteuert) ausgelöst
wird.
pegelgesteuert
flankengesteuert
nicht verwendet
In einem Basisdatensatz wird der Koordinations-
eingang nicht verwendet.
Hier geben Sie an, welchen Weggebertyp Sie
verwenden.
5V Inkremental-Weggeber ohne Nullmarke
5V Inkremental-Weggeber mit Nullmarke ohne
Überwachung durch IP 288
5V Inkremental-Weggeber mit Nullmarke und mit
Überwachung durch IP 288
24V Inkremental-Weggeber ohne Nullmarke
24V Inkremental-Weggeber mit Nullmarke ohne
Überwachung durch IP 288
24V Inkrernental-Weggeber mit Nullmarke und mit
Überwachung durch IP 288
SSI-Weggeber (Gray-Code oder Gray-Excess-X-Code)
Nur bei Achse 3 und Inkremental-Weggeber:
Weggeber von Achse 1
Weggeber von Achse 2
