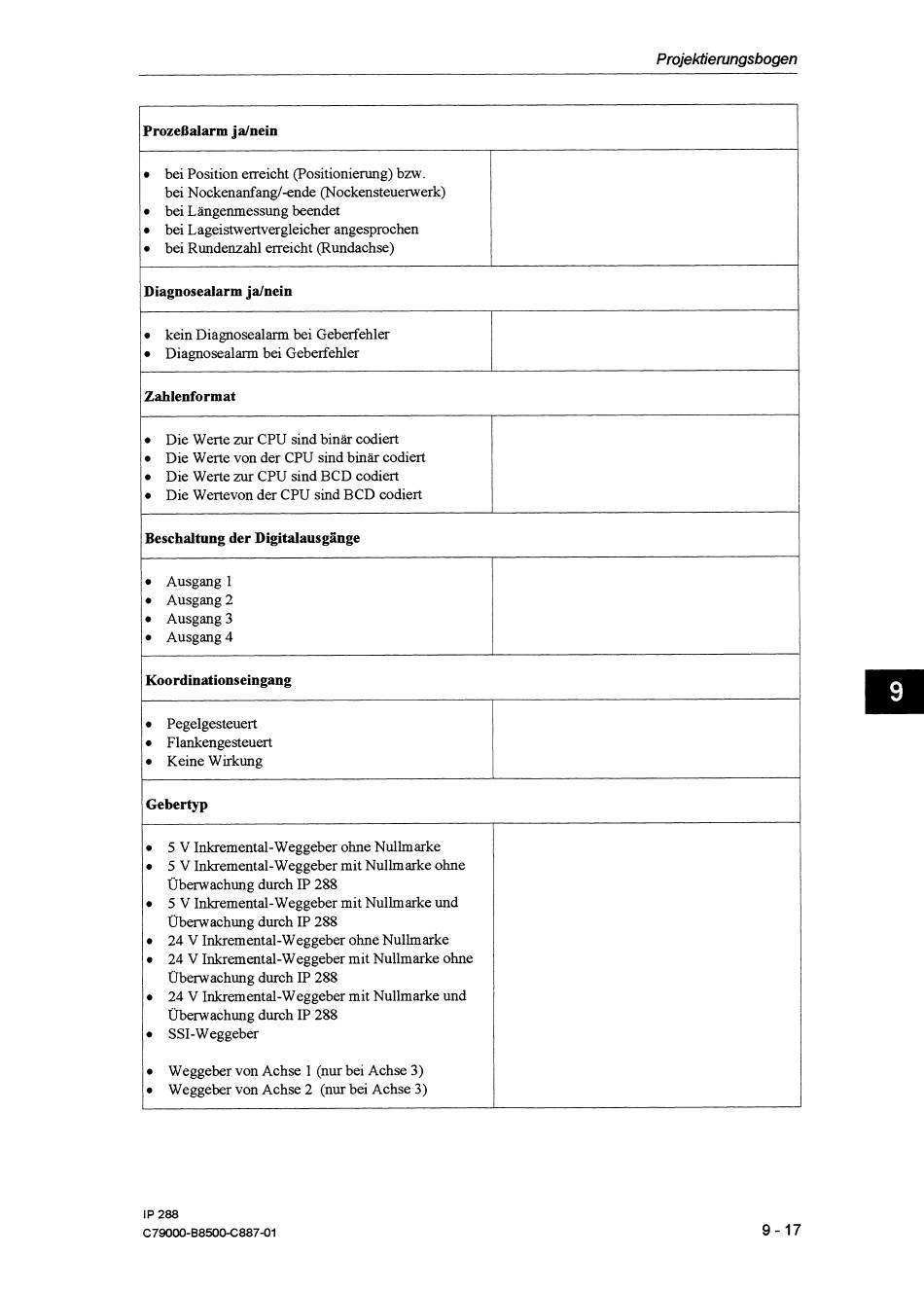

Projektierungsbogen
Prozeßalarm j alnein
I
I
bei Position erreicht (Positioniening) bnv.
bei Nockenanfangl-ende (Nockensteuenverk)
r
bei Längenmessung beendet
r
bei Lageistwertvergleicher angesprochen
r
bei Rundenzahl erreicht (Rundachse)
Diagnosealarm jaInein
I
r
kein Diagnosealarm bei Geberfehler
r
Diagnosealarm bei Geberfehler
Zahlenformat
r
Die Werte zur CPU sind binär codiert
Die Werte von der CPU sind binär codiert
r
Die Werte zur CPU sind BCD codiert
r
Die Wertevon der CPU sind BCD codiert
Beschaltung der Digitalausgänge
I I
Koordinationseingang
I
i
Ausgang 1
r
Ausgang2
r
Ausgang 3
r
Ausgang4
r
Pegelgesteuert
r
Flankengesteuert
Keine Wirkung
i
5 V Inkremental-Weggeber ohne Nulimarke
5 V Inkremental-Weggeber mit Nullmarke ohne
Überwachung durch IP 288
5 V Inkremental-Weggeber mit Nullmarke und
Überwachung durch IP 288
24 V Inkremental-Weggeber ohne Nulimarke
24 V Inkremental-Weggeber mit Nullmarke ohne
Überwachung durch IP 288
24 V Inkremental-Weggeber mit Nullmarke und
Überwachung durch IP 288
SSI-Weggeber
Weggeber von Achse 1 (nur bei Achse 3)
Weggeber von Achse 2 (nur bei Achse 3)
