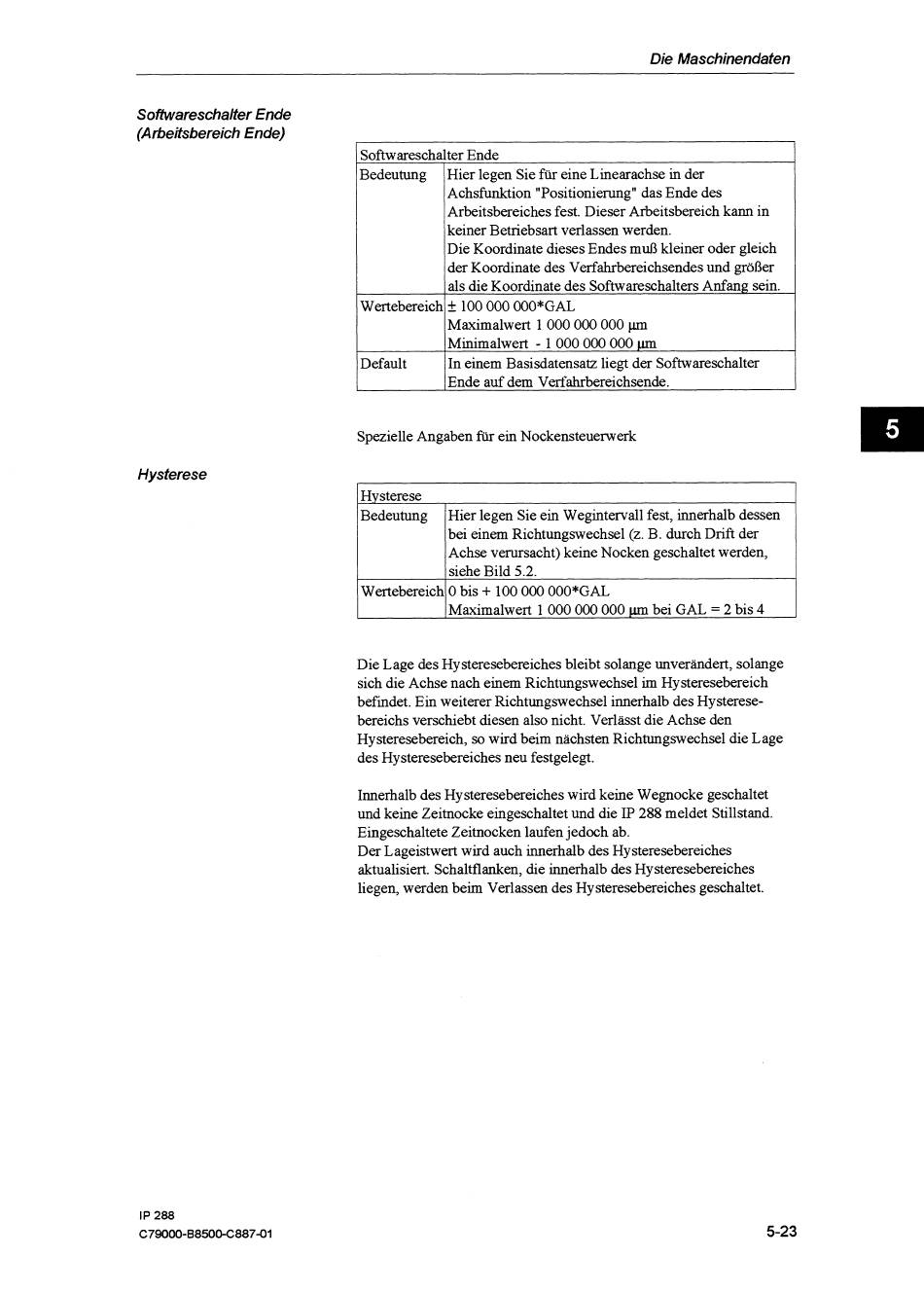

Die Maschinendaten
Softwareschalter Ende
(Arbeitsbereich Ende)
Hysterese
Spezielle Angaben
fur
ein Nockensteuenverk
Softwareschalter Ende
Bedeutung
Wertebereich
Default
Hier legen Sie für eine Linearachse in der
Achsfunktion "Positionierung" das Ende des
Arbeitsbereiches fest. Dieser Arbeitsbereich kann in
keiner Betriebsart verlassen werden.
Die Koordinate dieses Endes muß kleiner oder gleich
der Koordinate des Verfahrbereichsendes und größer
als die Koordinate des Softwareschalters Anfang sein.
+_
100 000 000*GAL
Maximalwert 1 000 000 000 pm
Minimalwert
-
1 000 000 000
pn
In einem Basisdatensatz liegt der Softwareschalter
Ende auf dem Verfahrbereichsende.
Hysterese
Die Lage des Hy steresebereiches bleibt solange unverändert, solange
sich die Achse nach einem Richtungswechsel im Hysteresebereich
befindet. Ein weiterer Richtungswechsel innerhalb des Hysterese-
bereichs verschiebt diesen also nicht. Verlässt die Achse den
Hysteresebereich, so wird beim nächsten Richtungswechsel die Lage
des Hy steresebereiches neu festgelegt.
Bedeutung
Wertebereich
Innerhalb des Hysteresebereiches wird keine Wegnocke geschaltet
und keine Zeitnocke eingeschaltet und die IP 288 meldet Stillstand.
Eingeschaltete Zeitnocken laufen jedoch ab.
Der Lageistwert wird auch innerhalb des Hysteresebereiches
aktualisiert. Schaltflanken, die innerhalb des Hysteresebereiches
liegen, werden beim Verlassen des Hysteresebereiches geschaltet.
Hier legen Sie ein Wegintervall fest, innerhalb dessen
bei einem Richtungswechsel
(2.
B. durch Drift der
Achse verursacht) keine Nocken geschaltet werden,
siehe Bild 5.2.
0 bis
+
100 000 000*GAL
Maximalwert 1 000 000 000
p
bei GAL
=
2 bis 4
