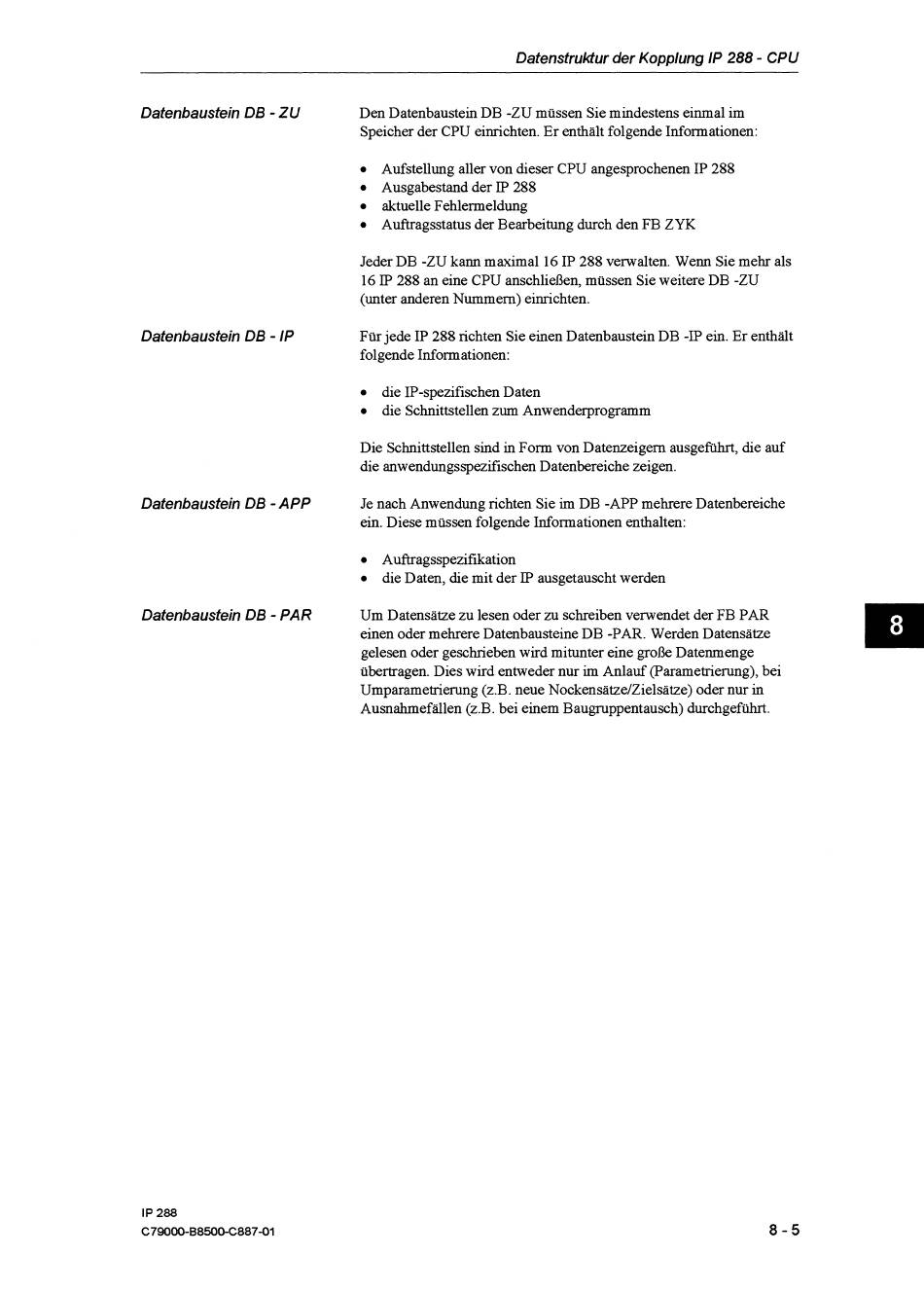

DatenstruMur der Kopplung /P 288
-
CPU
Datenbaustein DB
-
ZU Den Datenbaustein DB -ZU müssen Sie mindestens einmal im
Speicher der CPU einrichten. Er enthält folgende Informationen:
r
Aufstellung aller von dieser CPU angesprochenen IP 288
r
Ausgabestand der IP 288
r
aktuelle Fehlermeldung
r
Auftragsstatus der Bearbeitung durch den FB ZYK
Jeder DB -ZU kann maximal 16 IP 288 verwalten. Wenn Sie mehr als
16 IP 288 an eine CPU anschließen, müssen Sie weitere DB -ZU
(unter anderen Nummem) einrichten.
Datenbaustein DB
-
IP Für jede IP 288 richten Sie einen Datenbaustein DB -P ein. Er enthält
folgende Informationen:
r
die IP-spezifischen Daten
r
die Schnittstellen zum Anwenderprogramm
Die Schnittstellen sind in Form von Datenzeigem ausgeführt, die auf
die anwendungsspezifischen Datenbereiche zeigen.
Datenbaustein OB
-
A PP Je nach Anwendung richten Sie i m DB -APP mehrere Datenbereiche
ein. Diese müssen folgende Informationen enthalten:
r
Auftragsspezifikation
r
die Daten, die mit der IP ausgetauscht werden
Datenbaustein OB
-
PAR Um Datensätze zu lesen oder
zu
schreiben verwendet der FB PAR
einen oder mehrere Datenbausteine DB -PAR. Werden Datensätze
gelesen oder geschrieben wird mitunter eine große Datenmenge
übertragen. Dies wird entweder nur i m Anlauf Parametrierung), bei
Umparametrierung (z.B. neue Nockensätze/Zielsätze) oder nur in
Ausnahmefällen (z.B. bei einem Baugruppentausch) durchgefuhrt.
