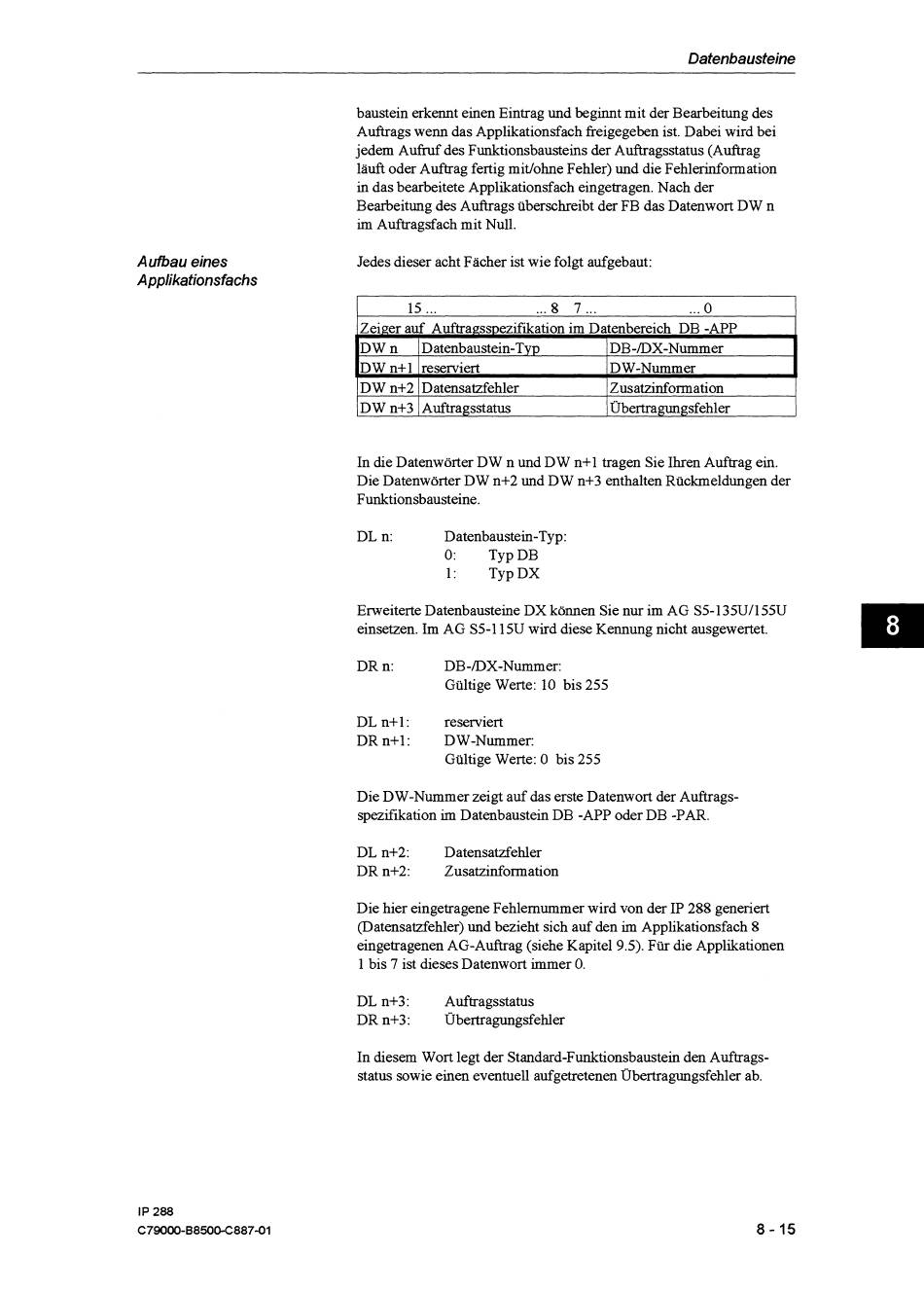

Datenbausteine
A m a u eines
Applikations fachs
baustein erkennt einen Eintrag und beginnt mit der Bearbeitung des
Auftrags wenn das Applikationsfach freigegeben ist. Dabei wird bei
jedem Aufi-uf des Funktionsbausteins der Auftragsstatus (Auftrag
läuft oder Auftrag fertig mit/ohne Fehler) und die Fehlerinfoxmation
in das bearbeitete Applikationsfach eingetragen. Nach der
Bearbeitung des Auftrags überschreibt der FB das Datenwort DW n
im Auftragsfach mit Null.
Jedes dieser acht Fächer ist wie folgt aufgebaut:
Zeiger auf Auftragss~ezifikation im Datenbereich DB -APP
D W n
I
~atenbaustein-TYP
/
DB-/DX-Nummer
In die Datenwörter DW n und DW n+l tragen Sie Ihren Auftrag ein.
Die Datenwörter DW n+2 und DW n+3 enthalten Rückmeldungen der
Funktionsbausteine.
D W n-il reserviert / D W-Nummer
DL n: Datenbaustein-Typ:
0:
TypDB
1: Typ DX
DW n+2 Datensatzfehler
DW n+3 Auftragsstatus
Erweiterte Datenbausteine DX können Sie nur im AG S5- 135Ul155U
einsetzen. Im AG S5-115U wird diese Kennung nicht ausgewertet.
Zusatzinformation
ijbertragungsfehler
DR n: DB-/DX-Nummer:
Gültige Werte: 10 bis 255
DL n+ 1 : reserviert
DR n+l : D W -Nummer:
Gültige Werte: 0 bis 255
Die DW-Nummer zeigt auf das erste Datenwort der Auftrags-
spezifikation im Datenbaustein DB -APP oder DB -PAR.
DL n+2: Datensatzfehler
DR n+2: Zusatzinformation
Die hier eingetragene Fehlemummer wird von der IP 288 generiert
(Datensatzfehler) und bezieht sich auf den im Applikationsfach 8
eingetragenen AG-Auftrag (siehe Kapitel 9.5). Für die Applikationen
1 bis 7 ist dieses Datenwort immer 0.
DL n+3: Auftragsstatus
DR n+3: Übertragungsfehler
In diesem Wort legt der Standard-Funktionsbaustein den Auftrags-
status sowie einen eventuell aufgetretenen Übertragungsfehler ab.
