Wie verhält sich die IP 288 im Fehlerfall?

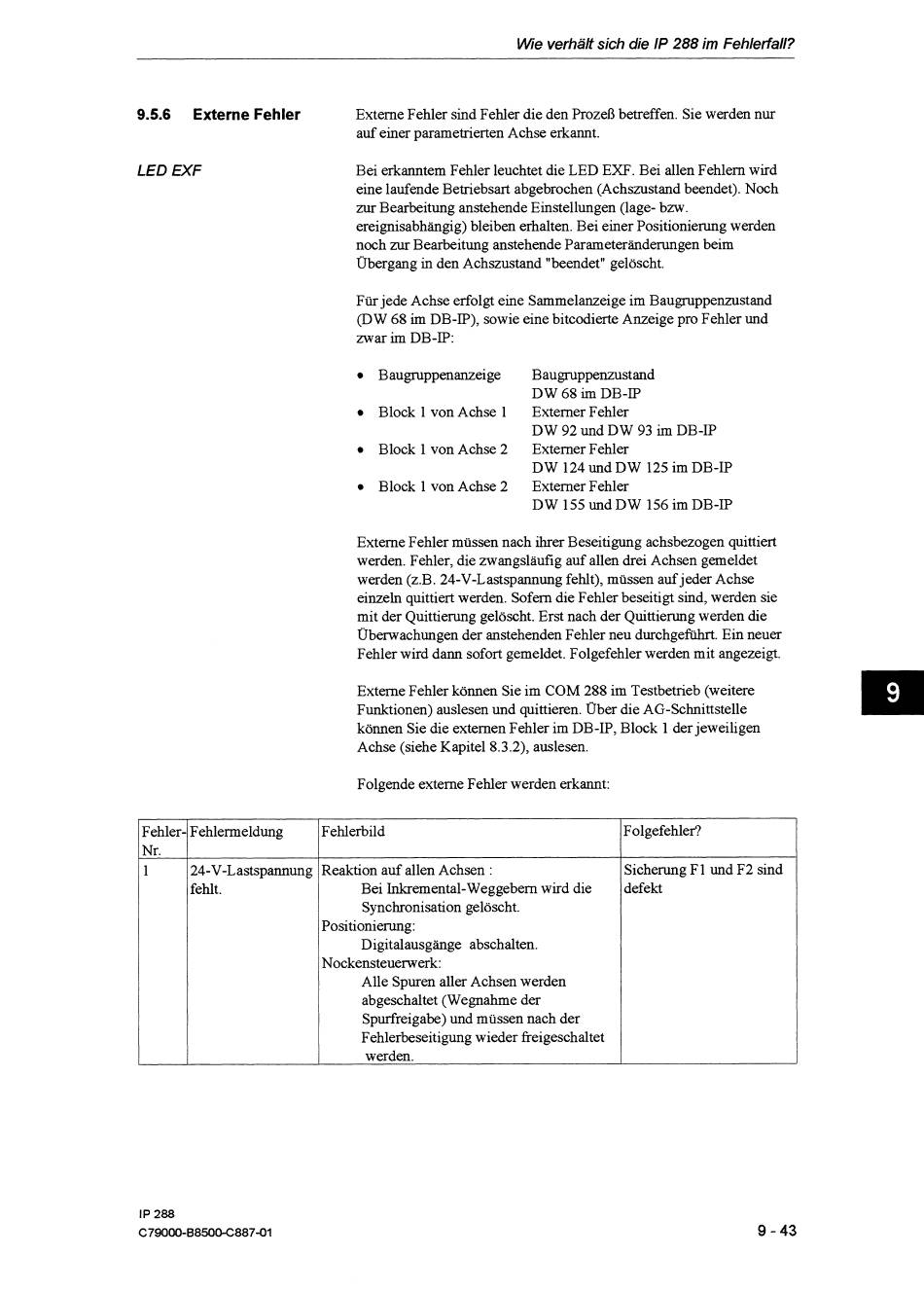

9.5.6 Externe Fehler Externe Fehler sind Fehler die den Prozeß betreffen. Sie werden nur
auf einer parametrierten Achse erkannt.
LED EXF
Bei erkanntem Fehler leuchtet die LED EXF. Bei allen Fehlern wird
eine laufende Betriebsart abgebrochen (Achszustand beendet). Noch
zur Bearbeitung anstehende Einstellungen (lage- bzw.
ereignisabhängig) bleiben erhalten. Bei einer Positioniemng werden
noch
zur
Bearbeitung anstehende Parameterändemngen beim
Übergang in den Achszustand "beendet" gelöscht.
Für jede Achse erfolgt eine Sarnmelanzeige im B a u p p p e m s t a n d
(DW 68 im DB-P), sowie eine bitcodierte Anzeige pro Fehler und
zwar
i m
DB-P:
r
Baugmppenanzeige Baugnippenzustand
DW 68 im DB-P
r
Block 1 von Achse 1 Externer Fehler
D W 92 und DW 93 irn DB-IP
Block 1 von Achse 2 Externer Fehler
DW 124 und DW 125 im DB-IP
r
Block 1 von Achse 2 Externer Fehler
DW 155 undDW 156 im DB-IP
Externe Fehler müssen nach ihrer Beseitigung achsbezogen quittiert
werden. Fehler, die zwangsläufig auf allen drei Achsen gemeldet
werden @.B. 24-V-Lastspannung fehlt), müssen auf jeder Achse
einzeln quittiert werden. Sofern die Fehler beseitigt sind, werden sie
mit der Quittiemng gelöscht. Erst nach der Quittierung werden die
Überwachungen der anstehenden Fehler neu durchgefuhrt. Ein neuer
Fehler wird dann sofort gemeldet. Folgefehler werden mit angezeigt.
Externe Fehler können Sie im COM 288 im Testbetrieb (weitere
Funktionen) auslesen und quittieren. Über die AG-Schnittstelle
können Sie die externen Fehler im DB-IP, Block 1 der jeweiligen
Achse (siehe Kapitel 8.3.2), auslesen.
Folgende externe Fehier werden erkannt:
Folgefehler?
Sicherung F 1 und F2 sind
defekt
!
I
Fehierbild
Reaktion auf allen Achsen :
Bei Inkremental-Weggebern wird die
Synchronisation gelöscht.
Positionierung:
Digitalausgänge abschalten.
Nockensteuerwerk:
Alle Spuren aller Achsen werden
abgeschaltet (Wegnahme der
Spurfreigabe) und müssen nach der
Fehlerbeseitigung wieder freigeschaltet
werden
Fehler-
Nr.
1
Fehlermeldung
24-V-Lastspannung
fehlt.
