Die Maschinendaten
Adaptionswert rückwätts
Auch nach einer Adaption muß der Abschaltpunkt außerhalb des
Zielbereiches und der Umschaltpunkt innerhalb des Arbeitsbereiches
liegen.
Adaptionswert rückwärts

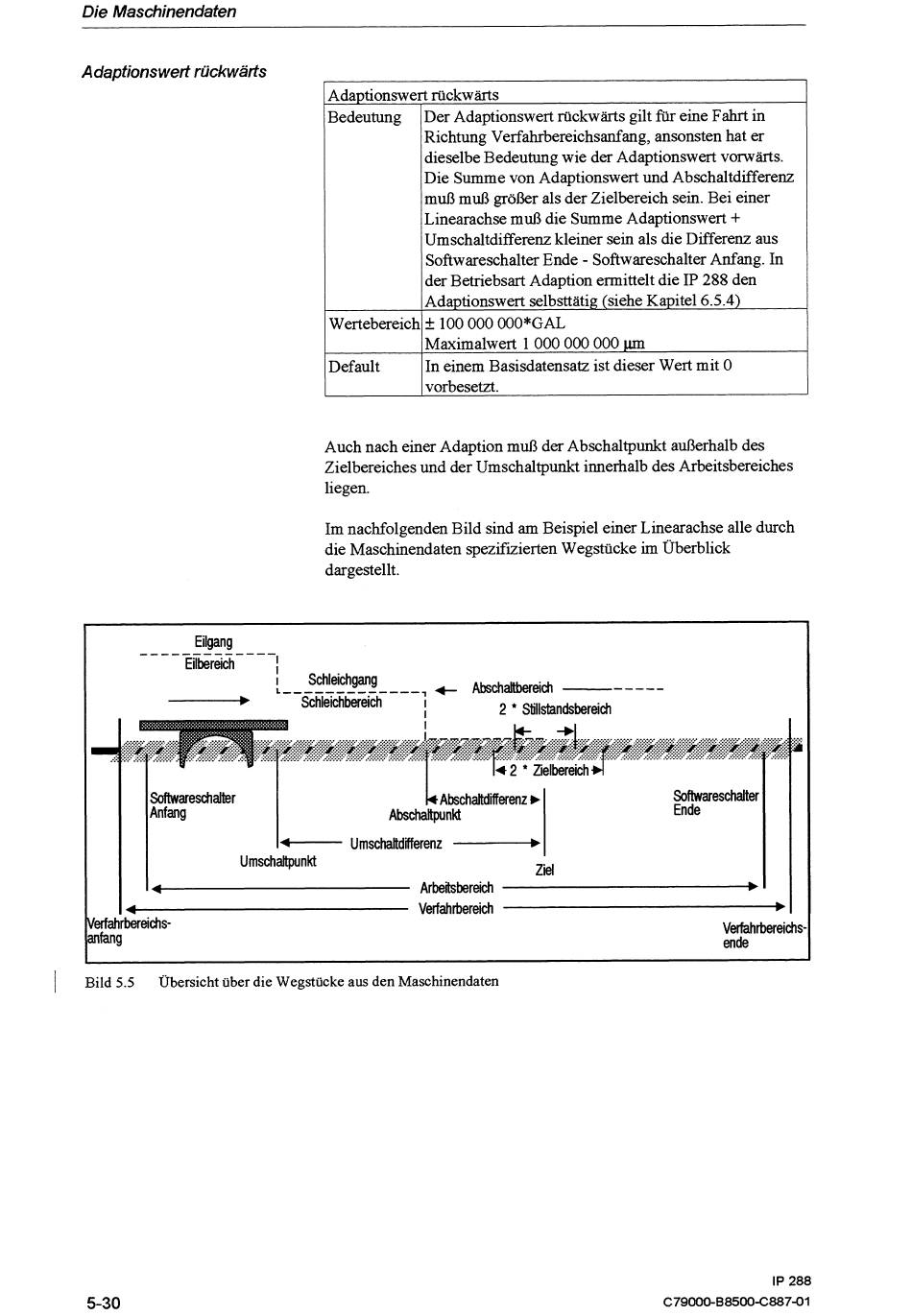

Im nachfolgenden Bild sind am Beispiel einer Linearachse alle durch
die Maschinendaten spezifizierten Wegstücke i m Überblick
dargestellt.
Bedeutung
Wertebereich
Default
Eilgang
-------------
Eilbereich
1
I
Schleichgang
L
- - - - -
-
- - -
- -
-
-
,
+
Abschaltbereich
------
Umschaltdierenz
-
Verfahrbereichs-
anfang
Verfahrbereichs-
ende
Der Adaptionswert rückwärts gilt fur eine Fahrt in
Richtung Verfahrbereichsanfang, ansonsten hat er
dieselbe Bedeutung wie der Adaptionswert vorwärts.
Die Summe von Adaptionswert und Abschaltdifferenz
rnuß rnuß größer als der Zielbereich sein. Bei einer
Linearachse rnuß die Summe Adaptionswert
+
Umschaltdifferenz kleiner sein als die Differenz aus
Softwareschalter Ende
-
Softwareschalter Anfang. In
der Betriebsart Adaption ermittelt die IP 288 den
Adaptionswert selbsttätig (siehe Kapitel 6.5.4)
I 100 000 000*GAL
Maximalwert 1 000 000 000 pm
In einem Basisdatensatz ist dieser Wert mit 0
vorbesetzt.
1
Bild 5.5 Übersicht über die Wegstücke aus den Maschinendaten
