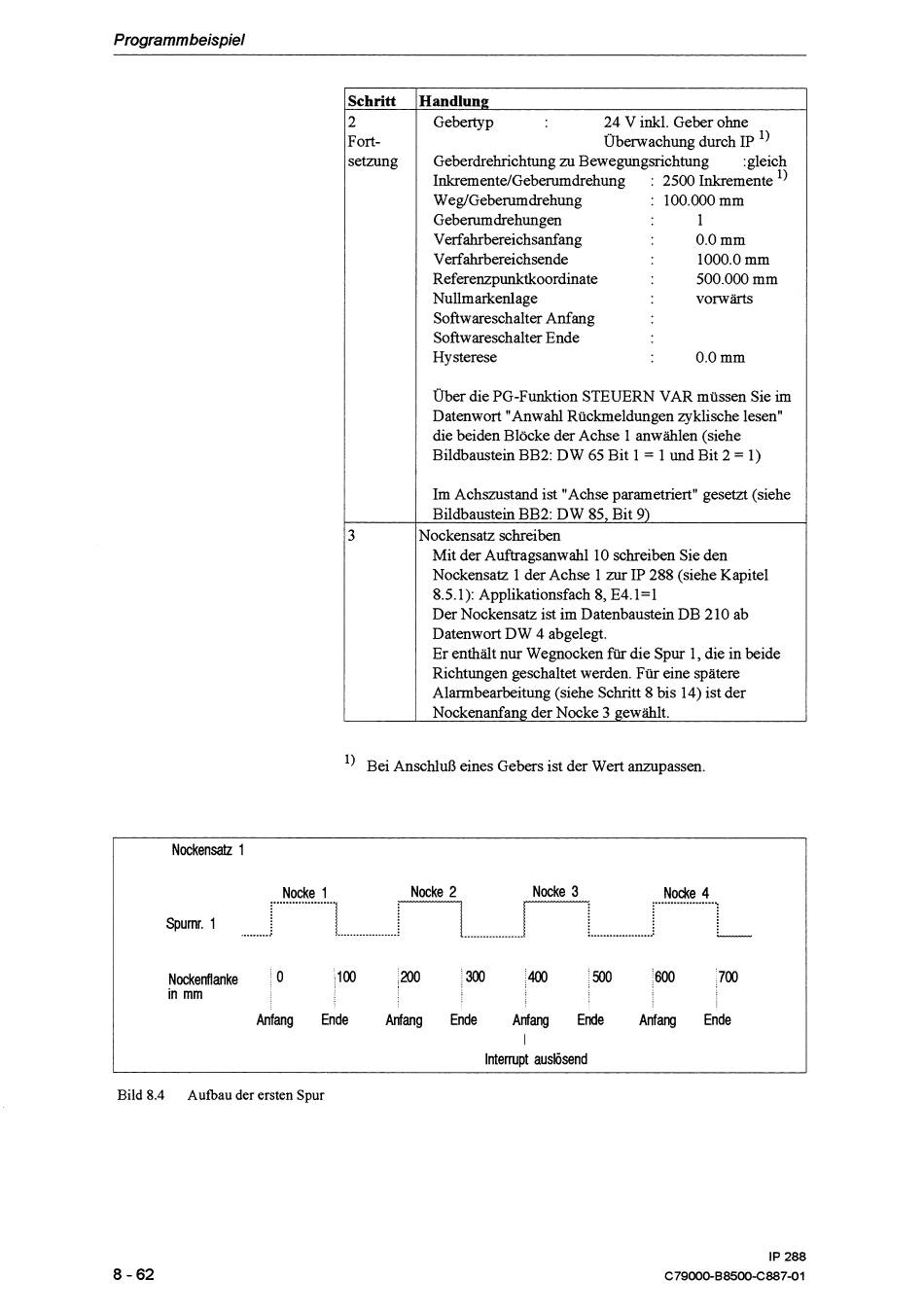

Aufbau Der Ersten Spur - Siemens Simatic S5 IP 288 Benutzerhinweise

Programm beispiel
Schritt
k
setzung
Handlung
Gebertyp 24 V inkl. Geber ohne
Überwachung durch IP
')
Geberdrehrichtung zu Bewegungsrichtung :gleich
Inkremente/Geberumdrehung
:
2500 Inkremente
Weg/Gebemmdrehung : 100.000 mm
Geberumdrehungen 1
Verfahrbereichsanfang 0.0 mm
Verfahrbereichsende 1000.0 mm
Referenzpunktkoordinate 500.000 mm
Nullmarkenlage vorwärts
Softwareschalter Anfang
Softwareschalter Ende
Hysterese 0.0 mm
Über die PG-Funktion STEUERN VAR müssen Sie irn
Datenwort "Anwahl Rückmeldungen zyklische lesen"
die beiden Blöcke der Achse 1 anwählen (siehe
Bildbaustein BB2: DW 65 Bit 1
=
1 und Bit 2
=
1)
Im Achszustand ist "Achse parametriert" gesetzt (siehe
Bildbaustein BB2: DW 85, Bit 9)
Nockensatz schreiben
Mit der Auftragsanwahl 10 schreiben Sie den
Nockensatz 1 der Achse 1 zur IP 288 (siehe Kapitel
8.5.1): Applikationsfach 8, E4.1=1
Der Nockensatz ist im Datenbaustein DB 210 ab
Datenwort DW 4 abgelegt.
Er enthält nur Wegnocken für die Spur 1, die in beide
Richtungen geschaltet werden. Für eine spätere
Alarmbearbeitung (siehe Schritt 8 bis 14) ist der
Nockenanfang der Nocke
3
gewählt.
Bei Anschluß eines Gebers ist der Wert anzupassen.
Nockensatz 1
.....................
Nocke 1
.....................
Nocke 2 Nocke 3 Nocke 4
Spurnr. 1
,
....................
.........
...................
......................
-
Nockenflanke 0 100 200 300 400 500 600 700
in mm
Anfang Ende Anfang Ende Anfang Ende Anfang Ende
I
Interrupt auslösend
8.4
Aufbau der
ersten
Spur
