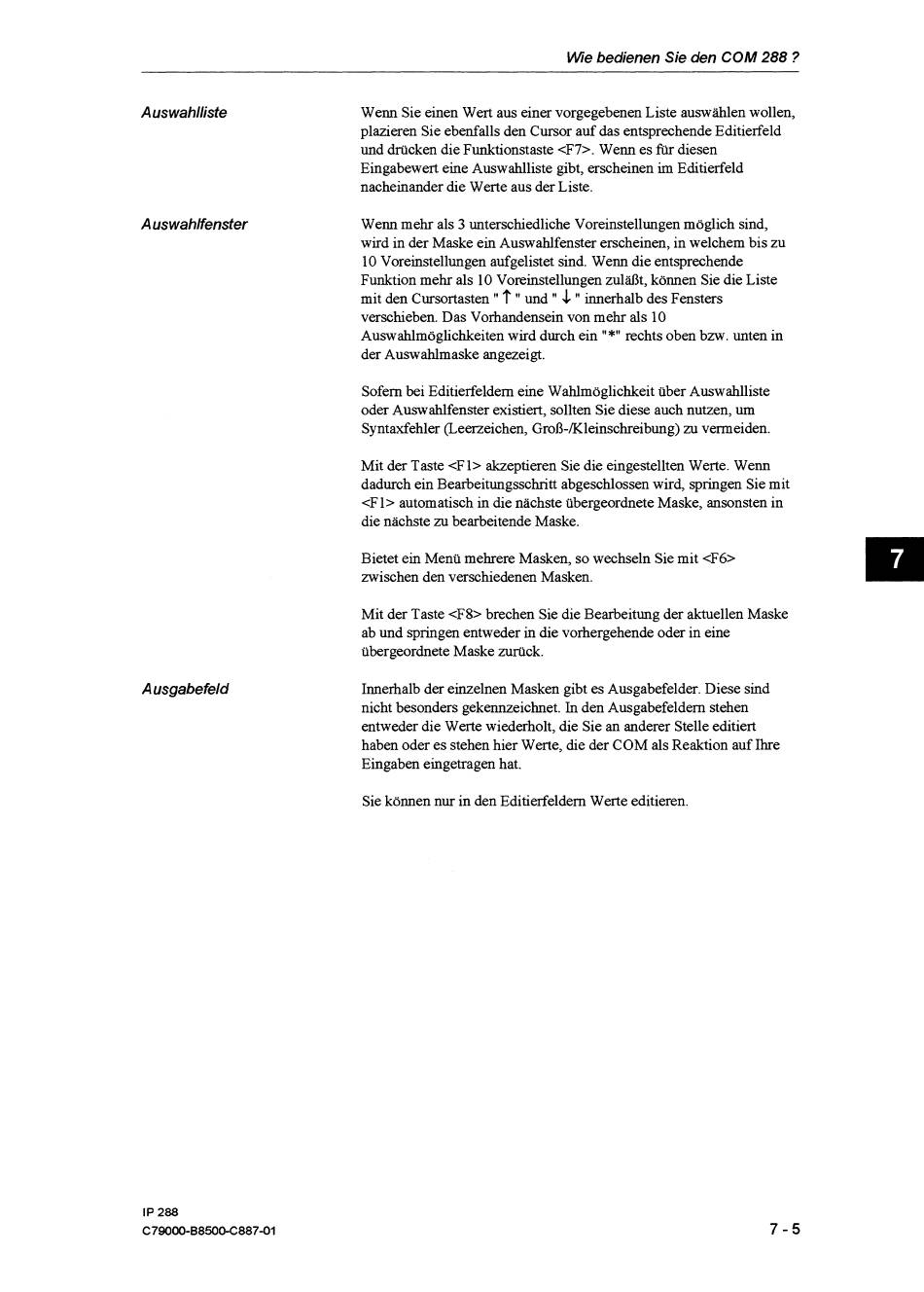

Siemens Simatic S5 IP 288 Benutzerhinweise Seite 133

Wie bedienen Sie den COM 288 ?
A uswahlliste
A uswahlfenster
A usgabefeld
Wenn Sie einen Wert aus einer vorgegebenen Liste auswählen wollen,
plazieren Sie ebenfalls den Cursor auf das entsprechende Editierfeld
und drücken die Funktionstaste <F7>. Wenn es fiir diesen
Eingabewert eine Auswahlliste gibt, erscheinen im Editierfeld
nacheinander die Werte aus der Liste.
Wenn mehr als 3 unterschiedliche Voreinstellungen möglich sind,
wird in der Maske ein Auswahlfenster erscheinen, in welchem bis zu
10 Voreinstellungen aufgelistet sind. Wenn die entsprechende
Funktion mehr als 10 Voreinstellungen zulaßt, können Sie die Liste
mit den Cursortasten
" "
und
"
4
"
innerhalb des Fensters
versclueben. Das Vorhandensein von mehr als 10
Auswahlmöglichkeiten wird durch ein
"*"
rechts oben bzw. unten in
der Auswahlmaske angezeigt.
Sofern bei Editierfeldem eine Wahlmöglichkeit über Auswahlliste
oder Auswahlfenster existiert, sollten Sie diese auch nutzen, um
Syntaxfehler (Leeneichen, Groß-Kleinschreibung) zu vermeiden.
Mit der Taste <F1> akzeptieren Sie die eingestellten Werte. Wenn
dadurch ein Bearbeitungsschritt abgeschlossen wird, springen Sie mit
<F 1> automatisch in die nächste übergeordnete Maske, ansonsten in
die nächste
zu
bearbeitende Maske.
Bietet ein Menü mehrere Masken, so wechseln Sie mit <F6>
zwischen den verschiedenen Masken.
Mit der Taste <Fa> brechen Sie die Bearbeitung der aktuellen Maske
ab und springen entweder in die vorhergehende oder in eine
übergeordnete Maske zurück.
Innerhalb der einzelnen Masken gibt es Ausgabefelder. Diese sind
nicht besonders gekennzeichnet.
I n
den Ausgabefeldem stehen
entweder die Werte wiederholt, die Sie an anderer Stelle editiert
haben oder es stehen hier Werte, die der COM als Reaktion auf Ihre
Eingaben eingetragen hat.
Sie können nur in den Editierfeldern Werte editieren.
