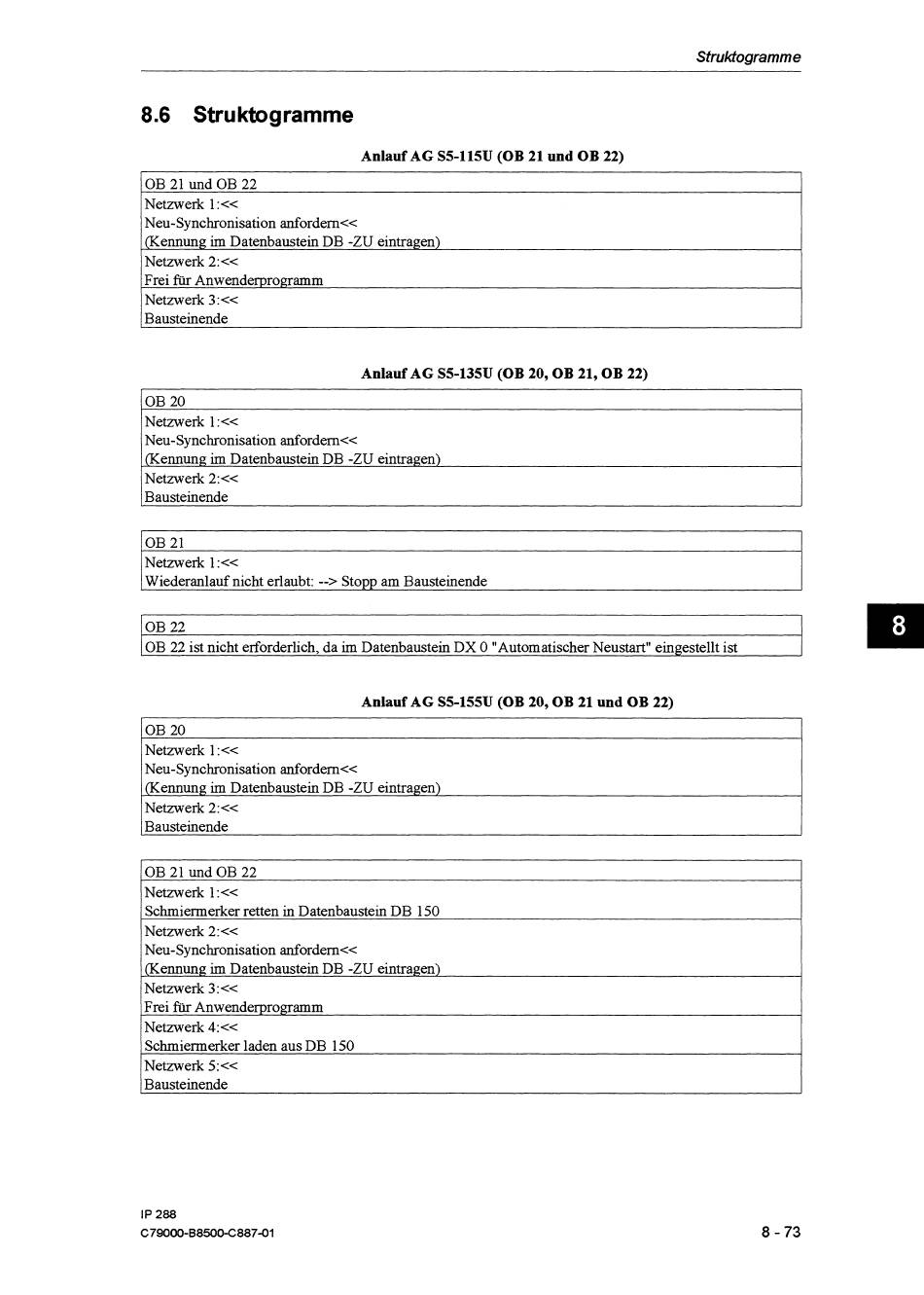

8.6 Struktogramme
Anlauf AG S5-115U (OB 21 und O B 22)
OB 21 und OB 22
Netzwerk 1 : «
Neu-Synchronisation anfordern<<
(Kennung im Datenbaustein DB -ZU eintragen)
Netzwerk 2:
«
Frei für Anwenderprogramm
Netzwerk 3: «
Bausteinende
Anlauf AG S5-135U (OB 20, O B 21, O B 22)
Netzwerk 1 :«
Neu-Synchronisation anfordern«
Kennung
i m
Datenbaustein DB -ZU eintragen)
I
Netzwerk 2: «
Bausteinende
Netzwerk 1 :«
,
Wiederanlauf nicht erlaubt: --> Stopp am Bausteinende
/OB 22 ist nicht erforderlich, da i m Datenbaustein DX 0 "Automatischer Neustart" eingestellt ist
J
Anlauf AG S5-155U (OB 20, O B 21 und O B 22)
OB 20
Netzwerk 1 :«
Neu-Synchronisation anfordern<<
(Kennung irn Datenbaustein DB -ZU eintragen)
Netzwerk 2:«
Bausteinende
OB 21 und OB 22
Netzwerk 1 : <<
Schmiemerker retten in Datenbaustein DB 150
Netzwerk 2:«
Neu-Synchronisation anfordern«
Kennung im Datenbaustein DB -ZU eintragen)
Netzwerk 3: <<
Frei fur Anwenderprogramm
Netzwerk 4: «
Schmiemerker laden aus DB 150
Netzwerk 5:«
Bausteinende
