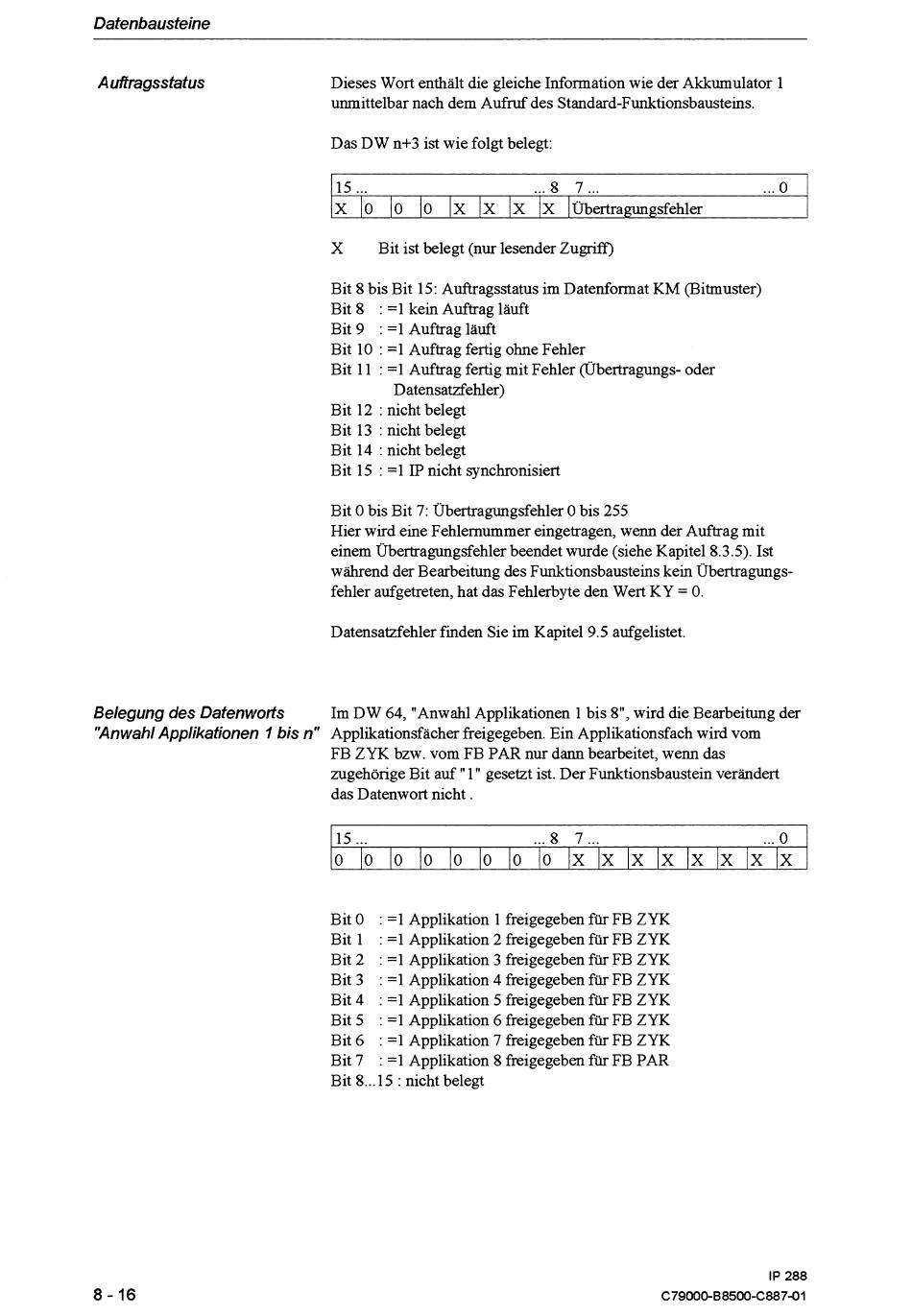

Siemens Simatic S5 IP 288 Benutzerhinweise Seite 168

Datenbausteine
Dieses Wort enthält die gleiche Information wie der Akkumulator 1
unmittelbar nach dem Aufruf des Standard-Funktionsbausteins.
Das DW n+3 ist wie folgt belegt:
X
Bit ist belegt (nur lesender Zugriff)
Bit 8 bis Bit 15: Auftragsstatus im Datenformat KM (Bitmuster)
Bit 8
:
=1 kein Auftrag läuft
Bit 9 : =1 Auftrag läuft
Bit 10 : =1 Auftrag fertig ohne Fehler
Bit 11 : =1 Auftrag fertig mit Fehler mbertragungs- oder
Datensatzfehler)
Bit 12
:
nicht belegt
Bit 13
:
nicht belegt
Bit 14 : nicht belegt
Bit 15 : =1 IP nicht synchronisiert
Bit 0 bis Bit 7: Übertragungsfehler 0 bis 255
Hier wird eine Fehlernummer eingetragen, wenn der Auftrag mit
einem Übertragungsfehler beendet wurde (siehe Kapitel 8.3.5). Ist
wahrend der Bearbeitung des Funktionsbausteins kein Übertragungs-
fehler aufgetreten, hat das Fehlerbyte den Wert KY
=
0.
Datensatzfehler finden Sie im Kapitel 9.5 aufgelistet.
Belegung des Datenworfs
Im DW 64, "Anwahl Applikationen 1 bis 8", wird die Bearbeitung der
"Anwahl Applikationen 1 bis n" Applikationsfächer freigegeben. Ein Applikationsfach wird vom
FB ZYK bzw. vom FB PAR nur dann bearbeitet, wenn das
zugehörige Bit auf
"
1
"
gesetzt ist. Der Funktionsbaustein verändert
das Datenwort nicht.
Bit 0
:
=1 Applikation 1 freigegeben für FB ZYK
Bit 1
:
=1 Applikation 2 freigegeben für FB ZYK
Bit 2 : =1 Applikation 3 freigegeben für FB ZYK
Bit 3 : =1 Applikation 4 freigegeben für FB ZYK
Bit 4 : =1 Applikation 5 freigegeben für FB ZYK
Bit 5
:
=1 Applikation 6 freigegeben für FB ZYK
Bit 6
:
=1 Applikation 7 freigegeben für FB ZYK
Bit 7 : =1 Applikation 8 freigegeben für FB PAR
Bit 8... 15
:
nicht belegt
