Die Pin-Belegungen

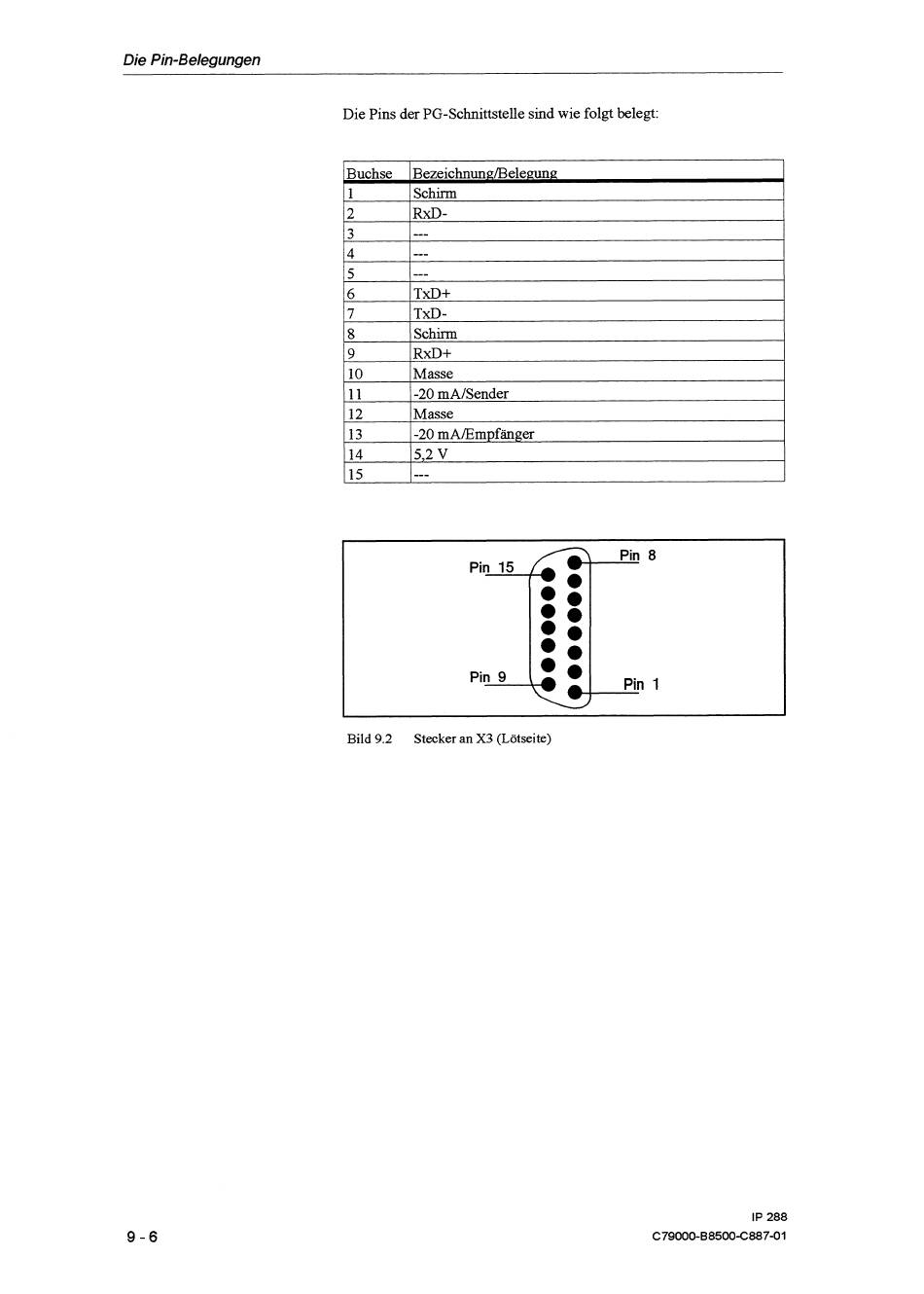

Die Pins der PG-Schnittstelle sind wie folgt belegt:
Bild 9.2
Stecker an X3 (Lötseite)
7
8
9
10
11
12
13
TxD-
Schirm
RxD+
Masse
-20 mA/Sender
Masse
-20 mA1Empfänger
