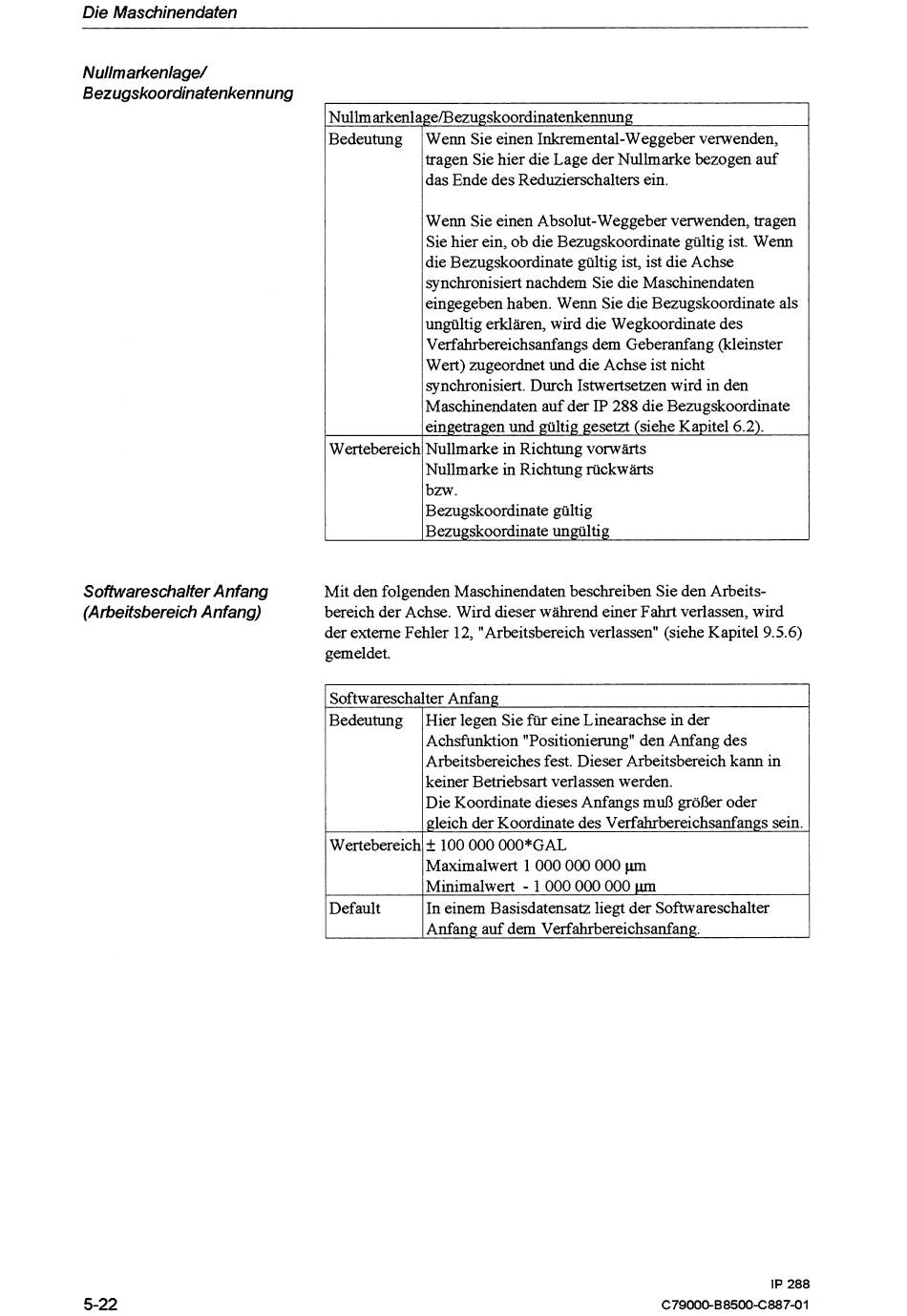

Die Maschinendaten
Bezugskoordinafenkennung
Nullm arkenlage/Bezugskoordinatenkennung
Bedeutung
1
Wenn Sie einen Inkremental-Weggeber verwenden,
Wertebereic
tragen Sie hier die Lage der Nullmarke bezogen auf
das Ende des Reduzierschalters ein.
Wenn Sie einen Absolut-Weggeber verwenden, tragen
Sie hier ein, ob die Bezugskoordinate gültig ist. Wenn
die Bezugskoordinate gültig ist, ist die Achse
synchronisiert nachdem Sie die Maschinendaten
eingegeben haben. Wenn Sie die Bezugskoordinate als
ungültig erklären, wird die Wegkoordinate des
Verfahrbereichsanfangs dem Geberanfang (kleinster
Wert) zugeordnet und die Achse ist nicht
synchronisiert. Durch Istwertsetzen wird in den
Maschinendaten auf der IP 288 die Bezugskoordinate
eingetragen und gültig gesetzt (siehe Kapitel 6.2).
Nullmarke in Richtung vorwärts
Nullmarke in Richtung rückwärts
b m .
Bezugskoordinate gültig
Bezugskoordinate ungültig
Soffwareschalter Anfang Mit den folgenden Maschinendaten beschreiben Sie den Arbeits-
(Arbeitsbereich Anfang)
bereich der Achse. Wird dieser während einer Fahrt verlassen, wird
der externe Fehler 12, "Arbeitsbereich verlassen" (siehe Kapitel 9.5.6)
gemeldet.
Softwareschalter Anfang
Bedeutung
Wertebereich
Default
Hier legen Sie für eine Linearachse in der
Achsfunktion "Positionierung" den Anfang des
Arbeitsbereiches fest. Dieser Arbeitsbereich kann in
keiner Betriebsart verlassen werden.
Die Koordinate dieses Anfangs muß größer oder
gleich der Koordinate des Verfahrbereichsanfangs sein.
h 100 000 000*GAL
Maximalwert 1 000 000 000 p
Minimalwert
-
1 000 000 000 pm
In einem Basisdatensatz liegt der Softwareschalter
Anfang auf dem Verfahrbereichsanfang.
