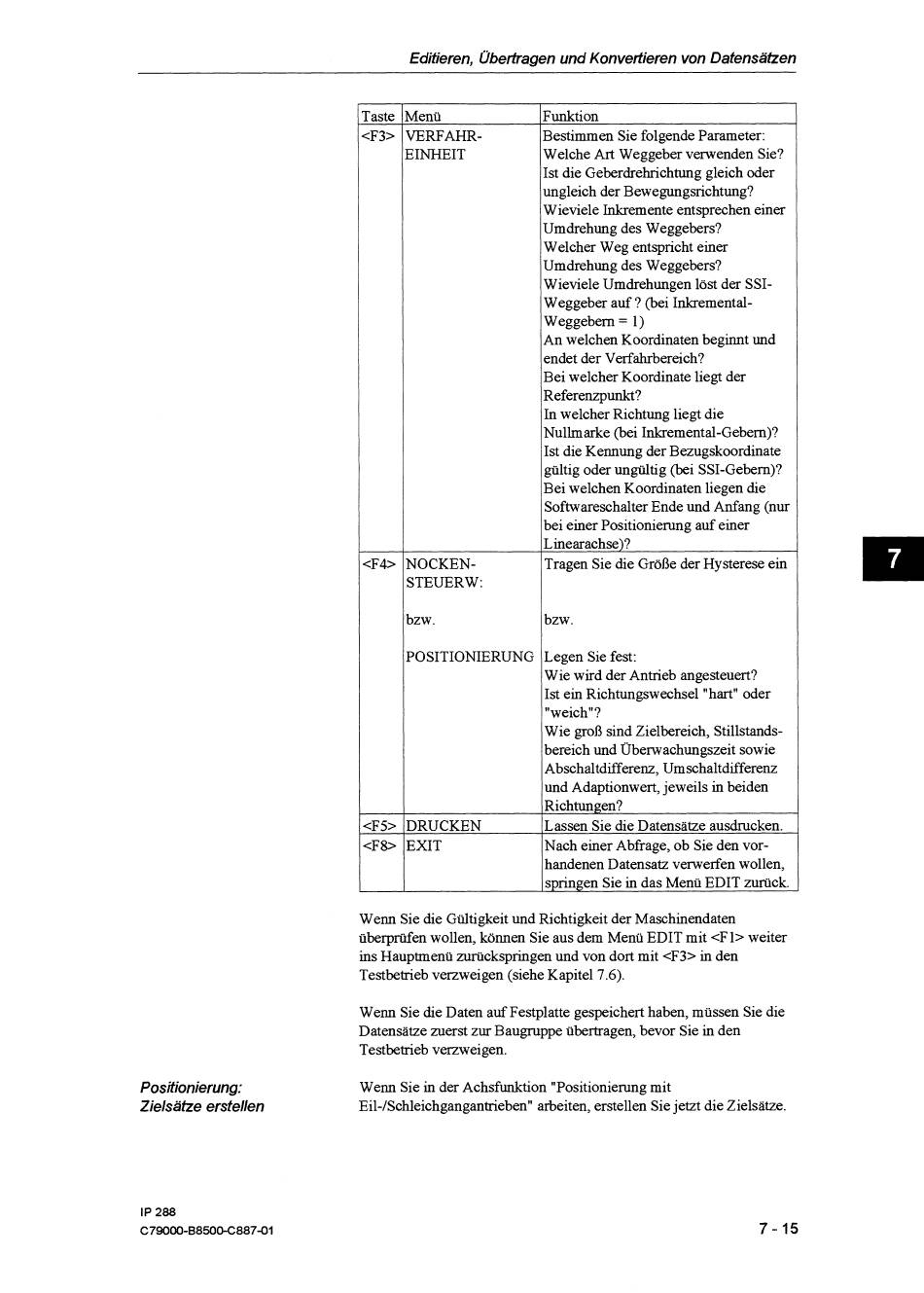

Editieren, Überfragen und Konvettieren von Datensäizen
Positionierung:
Zielsätze erstellen
Taste Menü
STEUERW:
Funktion
Bestimmen Sie folgende Parameter:
Welche Art Weggeber verwenden Sie?
Ist die Geberdrehnchtung gleich oder
ungleich der Bewegungsnchtung?
Wieviele Inkremente entsprechen einer
Umdrehung des Weggebers?
Welcher Weg entspricht einer
Umdrehung des Weggebers?
Wieviele Umdrehungen löst der SSI-
Weggeber auf? (bei Inkremental-
Weggebern
=
1)
An welchen Koordinaten beginnt und
endet der Verfahrbereich?
Bei welcher Koordinate liegt der
Referenzpunkt?
In welcher Richtung liegt die
Nullmarke (bei Inkremental-Gebern)?
Ist die Kennung der Bezugskoordinate
gültig oder ungilltig (bei SSI-Gebern)?
Bei welchen Koordinaten liegen die
Softwareschalter Ende und Anfang (nur
bei einer Positionierung auf einer
Linearachse)?
Tragen Sie die Größe der Hysterese ein
bzw.
I
Wenn Sie die Gültigkeit und Richtigkeit der Maschinendaten
überprufen wollen, können Sie aus dem Menü EDIT mit <F 1> weiter
ins Hauptmenü zurückspringen und von dort mit <F3> in den
Testbetrieb verzweigen (siehe Kapitel 7.6).
<F5>
Wenn Sie die Daten auf Festplatte gespeichert haben, müssen Sie die
Datensätze zuerst zur Baugruppe übertragen, bevor Sie in den
Testbetrieb verzweigen.
Wenn Sie in der Achsfunktion "Positionierung mit
Eil-/Schleichgangantrieben" arbeiten, erstellen Sie jetzt die Zielsätze.
POSITIONIERUNG
DRUCKEN
EXIT
Legen Sie fest:
Wie wird der Antrieb angesteuert?
Ist ein Richtungswechsel "hart" oder
"weich"?
Wie groß sind Zielbereich, Stillstands-
bereich und Überwachungszeit sowie
Abschaltdifferenz, Umschaltdifferenz
und Adaptionwert, jeweils in beiden
Richtungen?
Lassen Sie die Datensätze ausdrucken.
Nach einer Abfrage, ob Sie den vor-
handenen Datensatz verwerfen wollen,
springen Sie in das Menü EDIT zurück.
