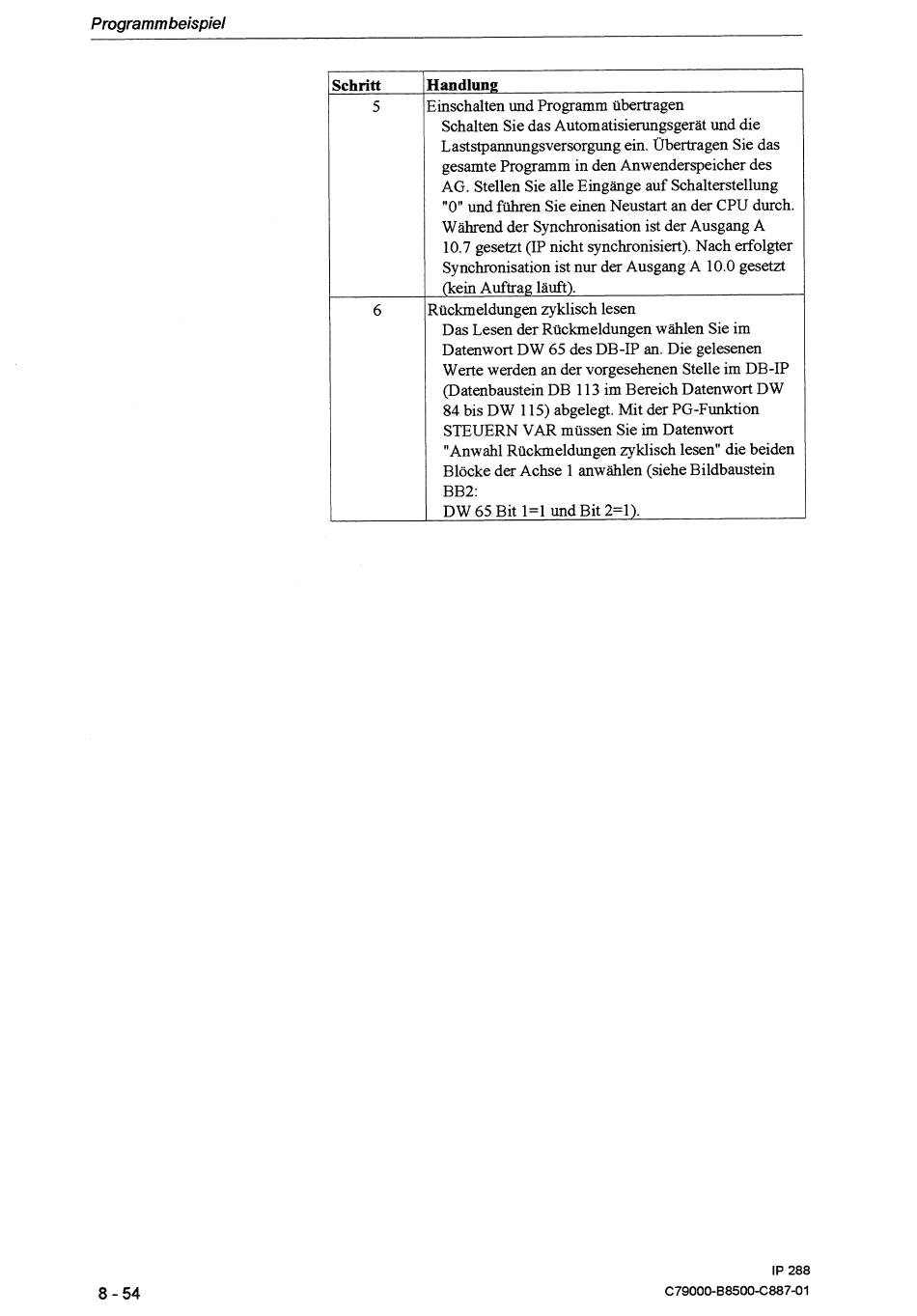

Programm beispiel
Schritt
5
6
Handlung
Einschalten und Programm übertragen
Schalten Sie das Automatisiemngsgerät und die
Laststpannungsversorgung ein. Übertragen Sie das
gesamte Programm in den Anwenderspeicher des
AG. Stellen Sie alle Eingänge auf Schalterstellung
"0" und führen Sie einen Neustart an der CPU durch.
Whhrend der Synchronisation ist der Ausgang A
10.7 gesetzt (IP nicht synchronisiert). Nach erfolgter
Synchronisation ist nur der Ausgang A 10.0 gesetzt
(kein Auftrag läuft).
Rückmeldungen zyklisch lesen
Das Lesen der Rückmeldungen wahlen Sie im
Datenwort DW 65 des DB-IP an. Die gelesenen
Werte werden an der vorgesehenen Stelle im DB-IP
(Datenbaustein DB 11 3 im Bereich Datenwort DW
84 bis DW 115) abgelegt. Mit der PG-Funktion
STEUERN VAR müssen Sie irn Datenwort
"Anwahl Rückmeldungen zyklisch lesen" die beiden
Blöcke der Achse 1 anwählen (siehe Bildbaustein
BB2:
DW 65 Bit 1=1 und Bit 2=1).
