Wie ist die /P 288 aufgebaut?
3.2 Wie ist die IP 288 aufgebaut?
Die IP 288 ist eine Baugruppe im doppeltbreiten Europafonnat mit
Firmware, die auf einem EPROM auf der Baugruppe abgelegt ist. Die
Firmware bestimmt die Funktionalität der IP 288. Das Softwarepaket
COM 288 erleichtert als Bedienoberfläche insbesondere den Einstieg
in die beschnebenen technologischen Aufgaben und vereinfacht die
Inbetriebnahme. Mit Standard-Funktionsbausteinen binden Sie die IP
288 in Ihr Anwenderprogramm ein.
3.2.1 Die Hardware der
Die Wegerfassungs- und Positionierbaugruppe IP 288 können Sie in
IP 288
den SIMATIC-Automatisierungsgeräten S5-155U, S5-135U und über
die Adaptionskapsel, im AG S5-115U einsetzen. Sie benötigt zwei
Standard-Einbauplätze (bei AG S5-115U einen Einbauplatz).
Weggeber Achse 2
Weggeber Achse 3

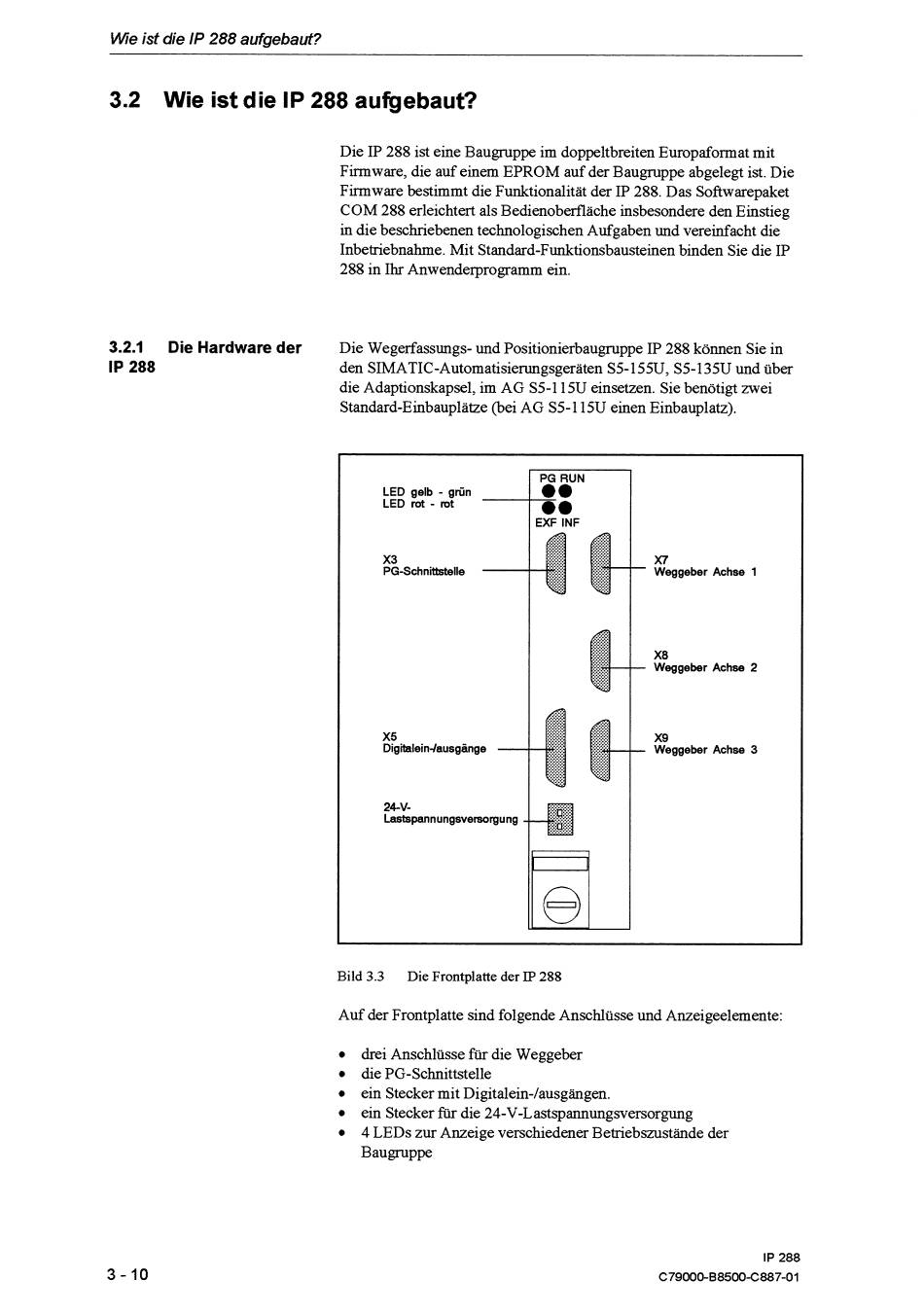

Bild 3.3 Die Frontplatte der IP 288
Auf der Frontplatte sind folgende Anschlüsse und Anzeigeelemente:
drei Anschlüsse für die Weggeber
die PG-Schnittstelle
ein Stecker mit Digitalein-Iausgängen.
r
ein Stecker fur die 24-V-Lastspannungsversorgung
r
4 LEDs zur Anzeige verschiedener Betriebsmstände der
B augmppe
