Aufbau Des Maschinendaten-Directory - Siemens Simatic S5 IP 288 Benutzerhinweise

Die Datensätze der /P 288

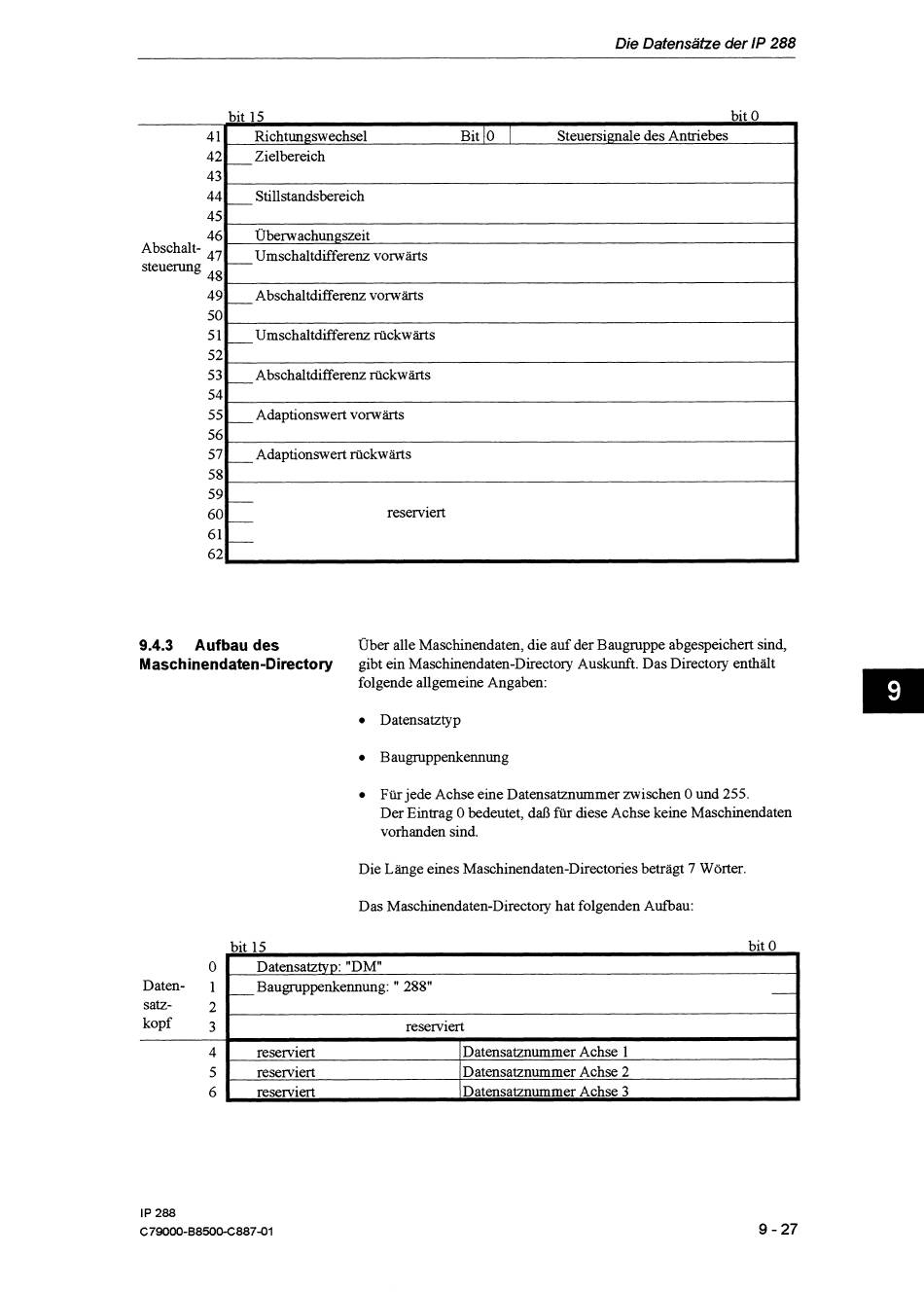

9.4.3 Aufbau des Ober alle Maschinendaten, die auf der Baugruppe abgespeichert sind,
Maschinendaten-Directory
gibt ein Maschinendaten-Directory Auskunft. Das Directoy enthält
folgende allgemeine Angaben:
4 1
42
43
44
45
46
47
Steuerung
48
49
50
5 1
52
53
54
55
5 6 .
57
5 8
5 9
60
61
62
Datensatztyp
bit 15 bit 0
Richtungswechsel ~ i t l 0
1
Steuersignale des Anmebes
Zielbereich
Stillstandsbereich
Überwachungszeit
Umschaltdifferenz vorwärts
-
Abschaltdifferenz vorwärts
P
Umschaltdifferenz rückwärts
Abschaltdifferenz rückwärts
Adaptionswert vorwärts
Adaptionswert rückwärts
reserviert
B augruppenkennung
Für jede Achse eine Datensatznummer zwischen 0 und 255.
Der Eintrag 0 bedeutet, daß für diese Achse keine Maschinendaten
vorhanden sind.
Die Länge eines Maschinendaten-Directones beträgt 7 Wörter.
Das Maschinendaten-Directory hat folgenden Aufbau:
h;t 1
<
hit 0
0
Daten- 1
Satz- 2
kopf
3
4
5
6
VA. L d
V - -
-
L
Datensatztyp: "DM"
Baugruppenkennung:
"
288"
P
reserviert
reserviert
reserviert
Datensatznummer Achse 1
Datensatznummer Achse 2
J
reserviert Datensatznummer Achse 3
