Wie verdrahten Sie die /P 288?

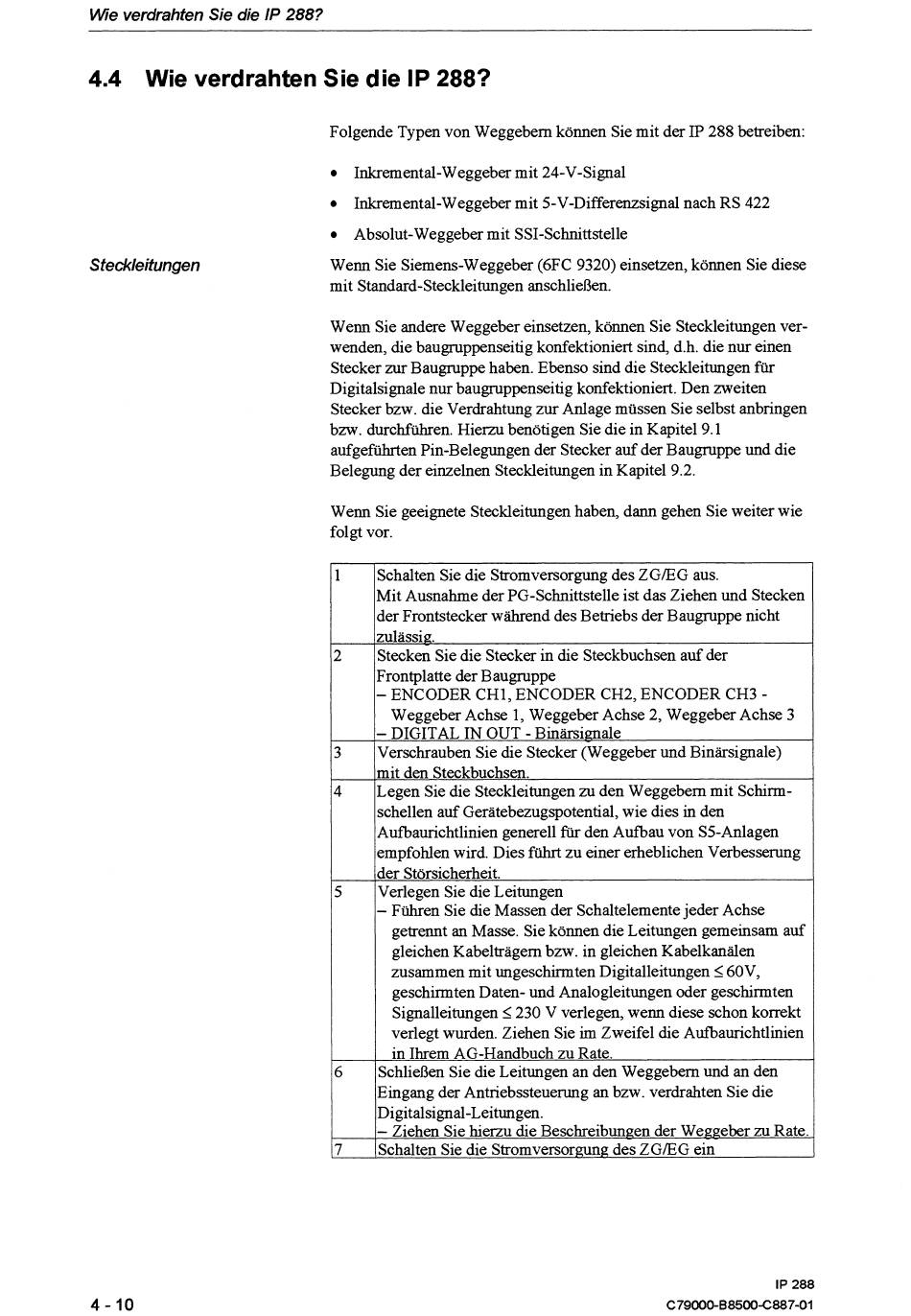

4.4 Wie verdrahten Sie die IP 288?
Steckleitungen
Folgende Typen von Weggebem können Sie mit der IP 288 betreiben:
Inkremental-Weggeber mit 24-V-Signal
Inkremental-Weggeber mit 5-V-Differenzsignal nach RS 422
Absolut-Weggeber mit SSI-Schnittstelle
Wenn Sie Siemens-Weggeber (6FC 9320) einsetzen, können Sie diese
mit Standard-Steckleitungen anschließen.
Wenn Sie andere Weggeber einsetzen, können Sie Steckleitungen ver-
wenden, die baugnippenseitig konfektioniert sind, d.h. die nur einen
Stecker zur Baugruppe haben. Ebenso sind die Steckleitungen für
Digitalsignale nur baugruppenseitig konfektioniert. Den zweiten
Stecker bzw. die Verdrahtung zur Anlage müssen Sie selbst anbringen
bzw. durchführen. Hierzu benötigen Sie die in Kapitel 9.1
aufgefuhrten Pin-Belegungen der Stecker auf der Baugruppe und die
Belegung der einzelnen Steckleitungen in Kapitel 9.2.
Wenn Sie geeignete Steckleitungen haben, dann gehen Sie weiter wie
folgt vor.
getrennt an Masse. Sie können die Leitungen gemeinsam auf
gleichen Kabelträgem bzw. in gleichen Kabelkanälen
zusammen mit ungeschinnten Digitalleitungen 160V,
geschirmten Daten- und Analogleitungen oder geschirmten
Signalleitungen 1230 V verlegen, wenn diese schon korrekt
