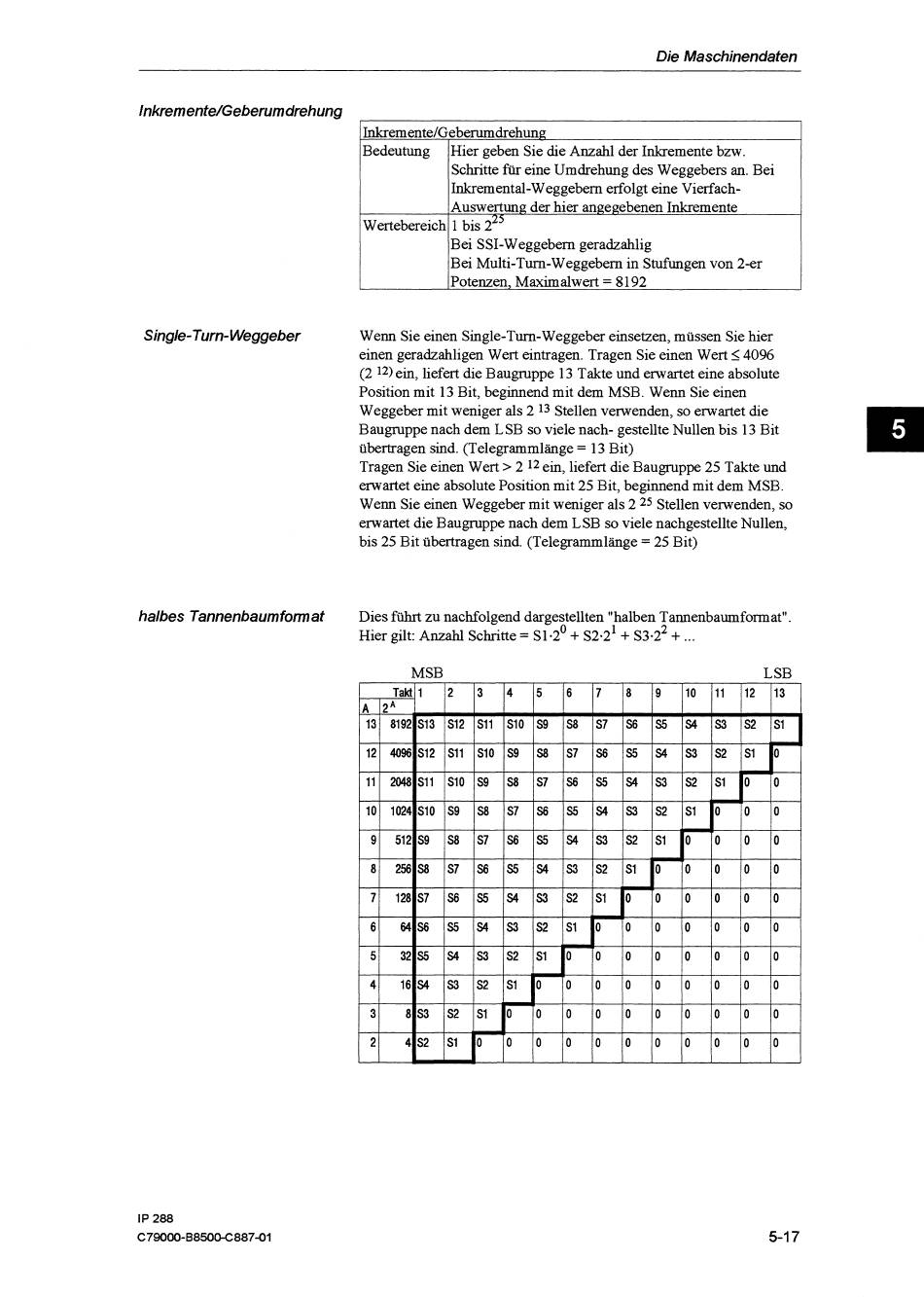

Die Maschinendaten
Single-Turn- Weggeber
Wenn Sie einen Single-Turn-Weggeber einsetzen, müssen Sie hier
einen geradzahligen Wert eintragen. Tragen Sie einen Wert
<
4096
(2
12)
ein, liefert die Baugmppe 13 Takte und erwartet eine absolute
Position mit 13 Bit, beginnend mit dem MSB. Wenn Sie einen
Weggeber mit weniger als
2
13
Stellen verwenden, so erwartet die
Baugruppe nach dem L SB so viele nach- gestellte Nullen bis 13 Bit
übertragen sind. (Telegrammlänge = 13 Bit)
Tragen Sie einen Wert > 2
12
ein, liefert die Baugruppe 25 Takte und
erwartet eine absolute Position mit 25 Bit, beginnend mit dem MSB.
Wenn Sie einen Weggeber mit weniger als 2
25
Stellen verwenden, so
erwartet die Baugruppe nach dem LSB so viele nachgestellte Nullen,
bis 25 Bit übertragen sind. (Telegrammlänge
=
25 Bit)
lnkremente/Geberumdrehung
Inkremente/Geberumdrehunn
halbes Tannenbaumformat
Dies führt zu nachfolgend dargestellten "halben Tannenbaumformat".
Hier gilt: Anzahl Schritte
=
~ 1 . 2 '
+
~ 2 . 2 ~
+
~ 3 . 2 ~
+
...
Bedeutung
Wertebereich
MSB L SB
Hier geben Sie die Anzahl der Inkremente bzw.
Schntte für eine Umdrehung des Weggebers
an.
Bei
Inkremental-Weggebem erfolgt eine Vierfach-
Auswertung der hier angegebenen Inkremente
1 bis 225
Bei SSI-Weggebem geradzahlig
Bei Multi-Tum-Weggebem in Stufungen von 2-er
Potenzen, Maximalwert
=
81 92
