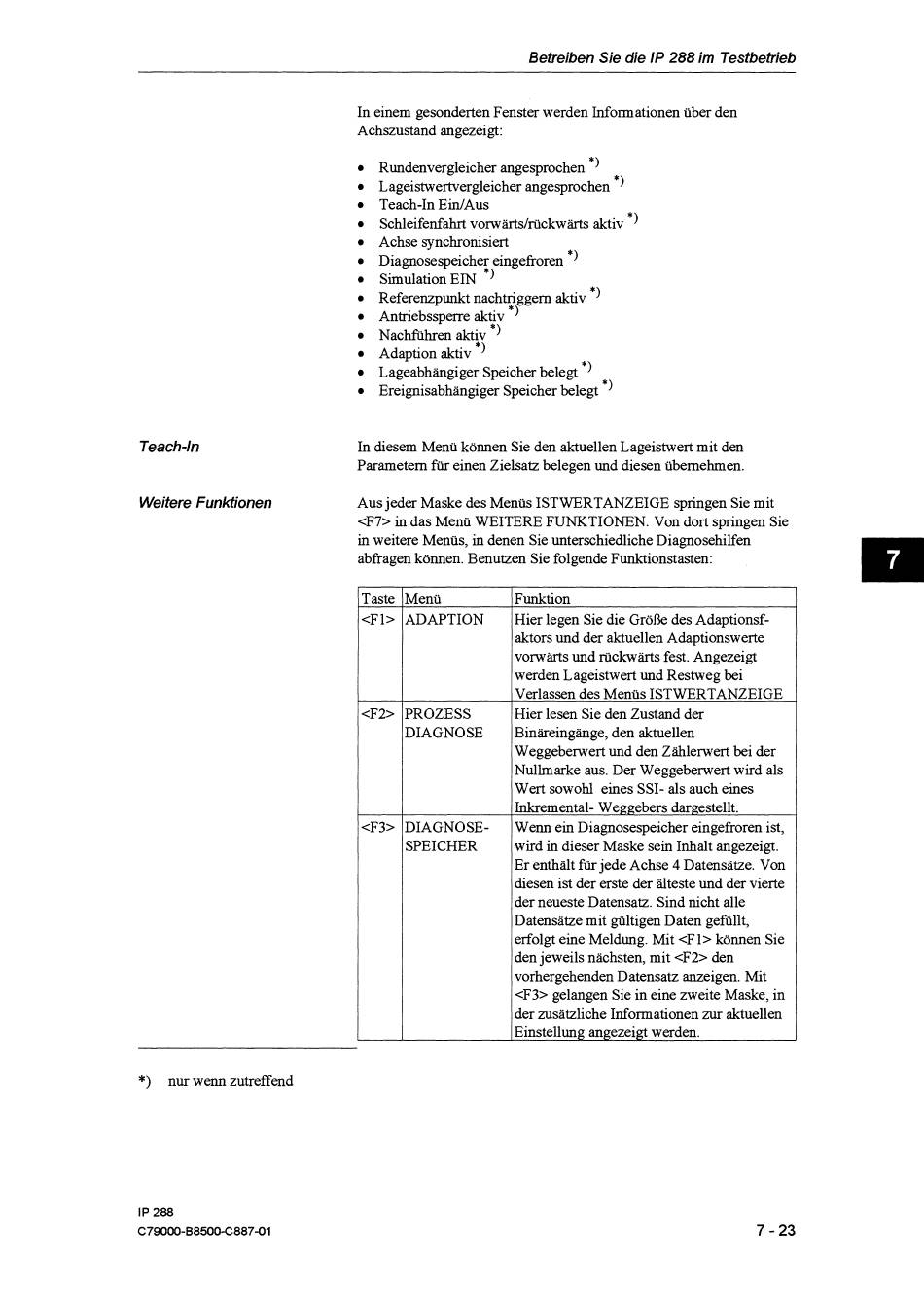

Siemens Simatic S5 IP 288 Benutzerhinweise Seite 151

Betreiben Sie die /P 288 im Testbetrieb
Teach-In
Weitere Funktionen
In einem gesonderten Fenster werden Informationen über den
Achszustand angezeigt:
Rundenvergleicher angesprochen
*)
Lageistwerivergleicher angesprochen
*)
Teach-In EiniAus
Schleifenfahrt vonvärtslrückwärts aktiv
*)
Achse synchronisiert
Diagnosespeicher eingefroren
*)
Simulation EIN
*)
Referenzpunkt nachtnggem aktiv
*)
Antriebssperre ak?
)
Nachfuhren akt?
)
Adaption aktiv
)
Lageabhängiger Speicher belegt
*)
Ereignisabhängiger Speicher belegt
*)
In diesem Menü können Sie den aktuellen Lageistwert mit den
Parametern für einen Zielsatz belegen und diesen übernehmen.
Aus jeder Maske des Menüs ISTWERTANZEIGE springen Sie mit
<F7> in das Menü WEITERE FUNKTIONEN. Von dort springen Sie
in weitere Menüs, in denen Sie unterschiedliche Diagnosehilfen
abfragen können. Benutzen Sie folgende Funktionstasten:
*)
nur wenn zutreffend
Funktion
Hier legen Sie die Größe des Adaptionsf-
aktors und der aktuellen Adaptionswerte
vorwärts und rückwärts fest. Angezeigt
werden L ageistwert und Restweg bei
Verlassen des Menüs ISTWERTANZEIGE
Hier lesen Sie den Zustand der
Binäreingänge, den aktuellen
Weggebenvert und den Zhhlenvert bei der
Nullmarke aus. Der Weggebenvert wird als
Wert sowohl eines SSI- als auch eines
Inkremental- Weggebers dargestellt.
Wenn ein Diagnosespeicher eingefroren ist,
wird in dieser Maske sein Inhalt angezeigt.
Er enthält für jede Achse 4 Datensätze. Von
diesen ist der erste der älteste und der vierte
der neueste Datensatz. Sind nicht alle
Datensätze mit gültigen Daten gefüllt,
erfolgt eine Meldung. Mit <F1> können Sie
den jeweils nächsten, mit <F2> den
vorhergehenden Datensatz anzeigen. Mit
<F3> gelangen Sie in eine zweite Maske, in
der zusätzliche Informationen
zur
aktuellen
Einstellung angezeigt werden.
Taste
<F1>
<F2>
<F3>
Menü
ADAPTION
PROZESS
DIAGNOSE
DIAGNOSE-
SPEICHER
