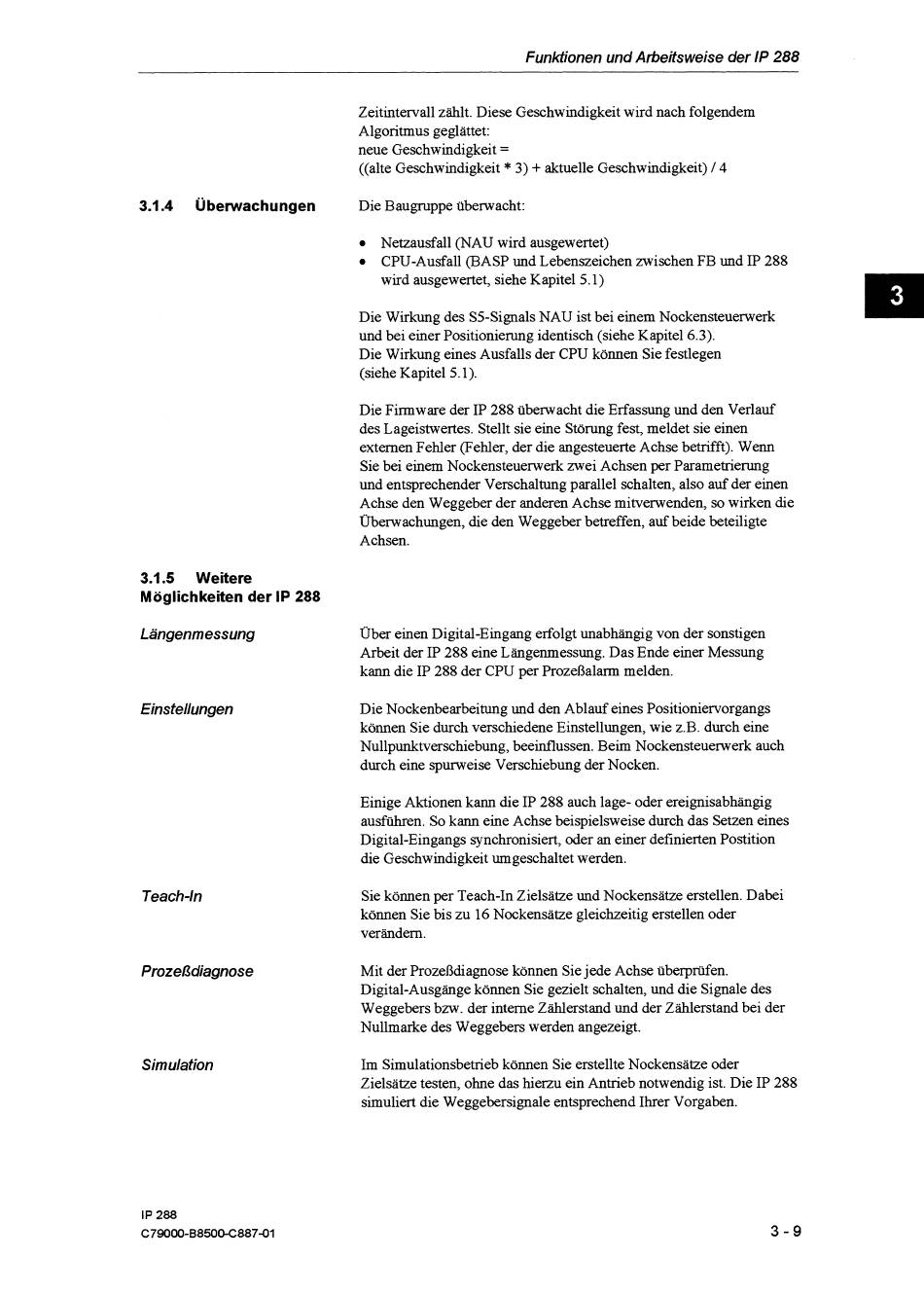

Funktionen und Arbeitsweise der IP 288
Zeitintervall zählt. Diese Geschwindigkeit wird nach folgendem
Algoritmus geglättet:
neue Geschwindigkeit
=
((alte Geschwindigkeit
*
3)
+
aktuelle Geschwindigkeit) 1 4
3.1.4 Überwachungen Die Baugruppe überwacht:
Netzausfall (NAU wird ausgewertet)
CPU-Ausfall (BASP und Lebenszeichen zwischen FB und IP 288
wird ausgewertet, siehe Kapitel 5.1)
Die Wirkung des SS-Signals NAU ist bei einem Nockensteuerwerk
und bei einer Positionierung identisch (siehe Kapitel 6.3).
Die Wirkung eines Ausfalls der CPU können Sie festlegen
(siehe Kapitel 5.1).
Die Firmware der IP 288 überwacht die Erfassung und den Verlauf
des Lageistwertes. Stellt sie eine Störung fest, meldet sie einen
externen Fehler (Fehler, der die angesteuerte Achse betrifft). Wenn
Sie bei einem Nockensteuerwerk zwei Achsen per Parametriemg
und entsprechender Verschaltung parallel schalten, also auf der einen
Achse den Weggeber der anderen Achse mitverwenden, so wirken die
Überwachungen, die den Weggeber betreffen, auf beide beteiligte
Achsen.
3.1.5 Weitere
Möglichkeiten der lP 288
Längenmessung
Einstellungen
Teach-In
Prozeßdiagnose
Simulation
Über einen Digital-Eingang erfolgt unabhängig von der sonstigen
Arbeit der IP 288 eine Längenmessung. Das Ende einer Messung
kann die IP 288 der CPU per Prozeßalarm melden.
Die Nockenbearbeitung und den Ablauf eines Positioniervorgangs
können Sie durch verschiedene Einstellungen, wie 2.B. durch eine
Nullpunktverschiebung, beeinflussen. Beim Nockensteuerwerk auch
durch eine spurweise Verschiebung der Nocken.
Einige Aktionen kann die IP 288 auch lage- oder ereignisabhängig
ausführen. So kann eine Achse beispielsweise durch das Setzen eines
Digital-Eingangs synchronisiert, oder an einer definierten Postition
die Geschwindigkeit umgeschaltet werden.
Sie können per Teach-In Zielsätze und Nockensätze erstellen. Dabei
können Sie bis zu 16 Nockensätze gleichzeitig erstellen oder
verändern.
Mit der Prozeßdiagnose können Sie jede Achse überpmfen.
Digital-Ausgänge können Sie gezielt schalten, und die Signale des
Weggebers bnv. der interne Zählerstand und der Zählerstand bei der
Nullmarke des Weggebers werden angezeigt.
Im Simulationsbetrieb können Sie erstellte Nockensätze oder
Zielsätze testen, ohne das hierzu ein Antrieb notwendig ist. Die IP 288
simuliert die Weggebersignale entsprechend Ihrer Vorgaben.
