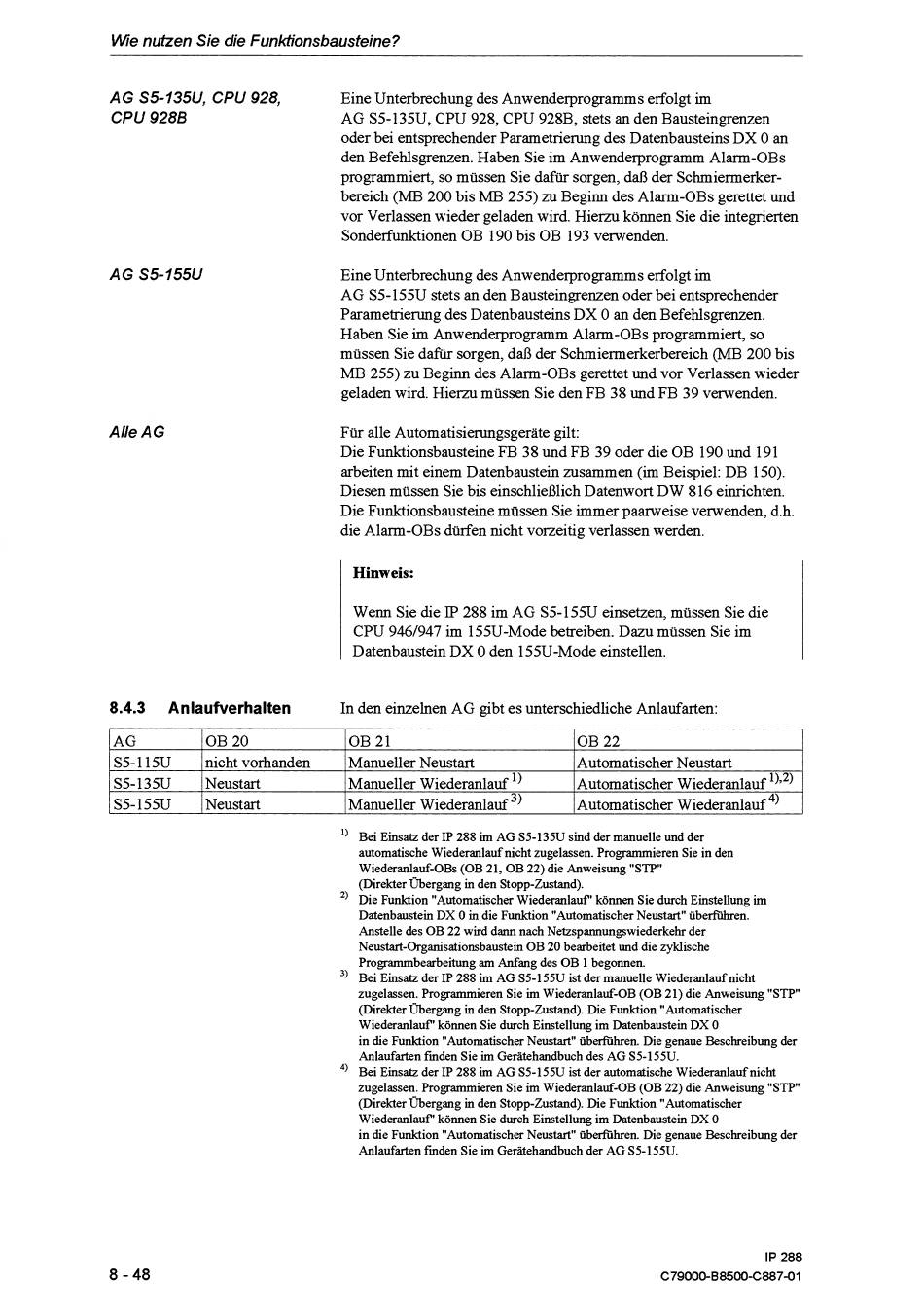

Wie nutzen Sie die Funktionsbausteine?
AG S5-135U, CPU 928,
Eine Unterbrechung des Anwenderprogramms erfolgt im
CPU 9288
AG S5-135U, CPU 928, CPU 928B, stets an den Bausteingrenzen
oder bei entsprechender Parametriemng des Datenbausteins DX 0 an
den Befehlsgrenzen. Haben Sie im Anwenderprogramm Alarm-OB s
programmiert, so müssen Sie dafür sorgen, daß der Schmiermerker-
bereich (MB 200 bis MB 255) zu Beginn des Alarm-OBs gerettet und
vor Verlassen wieder geladen wird. H i e m können Sie die integrierten
Sonderfunktionen OB 1 90 bis OB 193 verwenden.
Alle AG
Eine Unterbrechung des Anwenderprogramms erfolgt im
AG S5-155U stets an den Bausteingrenzen oder bei entsprechender
Parametriemng des Datenbausteins DX 0 an den Befehlsgrenzen.
Haben Sie im Anwenderprogramm Alarm-OBs programmiert, so
müssen Sie dafur sorgen, daß der Schmiermerkerbereich (MB 200 bis
MB 255) zu Beginn des Alarm-OBs gerettet und vor Verlassen wieder
geladen wird. H i e m müssen Sie den FB 38 und FB 39 verwenden.
Für alle Automatisierungsgeräte gilt:
Die Funktionsbausteine FB 38 und FB 39 oder die OB 190 und 191
arbeiten mit einem Datenbaustein zusammen (im Beispiel: DB 150).
Diesen müssen Sie bis einschließlich Datenwort DW 816 einrichten.
Die Funktionsbausteine müssen Sie immer paarweise verwenden, d.h.
die Alarm-OBs durfen nicht vorzeitig verlassen werden.
Hinweis:
Wenn Sie die IP 288 im AG S5-155U einsetzen, müssen Sie die
CPU 9461947 im 155U-Mode betreiben. Dazu müssen Sie im
Datenbaustein DX 0 den 155U-Mode einstellen.
8.4.3 Anlaufverhalten In den einzelnen AG gibt es unterschiedliche Anlaufarten:
')
Bei Einsatz der IP 288 i m AG S5-135U sind der manuelle und der
automatische Wiederanlauf nicht zugelassen. Programmieren Sie in den
Wiederanlauf-OBs (OB 21, OB 22) die Anweisung "STP"
(Direkter a e r g a n g in den Stopp-Zustand).
' )
Die Funktion "Automatischer Wiederanlauf" können Sie durch Einstellung i m
Datenbaustein DX 0 in die Funktion "Automatischer Neustart" überführen.
Anstelle des OB 22 wird dann nach Netzspannungswiederkehr der
Neustart-Organisationsbaustein OB 20 bearbeitet und die zyklische
Programmbearbeitung am Anfang des OB 1 begonnen.
3,
Bei Einsatz der IP 288 im AG S5-155U ist der manuelle Wiederanlauf nicht
zugelassen. Programmieren Sie
im
Wiederanlauf-OB (OB 21) die Anweisung "STP"
(Direkter &ergang in den Stopp-Zustand). Die Funktion "Automatischer
Wiederanlauf" können Sie durch Einstellung im Datenbaustein DX 0
in die Funktion "Automatischer Neustart" überführen. Die genaue Beschreibung der
Anlaufarten finden Sie im Gerätehandbuch des AG S5-155U.
' )
Bei Einsatz der IP 288 im AG S5-155U ist der automatische Wiederanlauf nicht
zugelassen. Programmieren Sie im Wiederanlauf-OB (OB 22) die Anweisung "STP"
(Direkter Übergang in den Stopp-Zustand). Die Funktion "Automatischer
Wiederanlauf' können Sie durch Einstellung im Datenbaustein DX 0
in die Funktion "Automatischer Neustart" überführen. Die genaue Beschreibung der
Anlaufarten finden Sie im Gerätehandbuch der AG 85-155U.
AG
S5- 1 15U
S5-135U
S5- 155U
OB 20
nicht vorhanden
Neustart
Neustart
OB 21
Manueller Neustart
Manueller Wiederanlauf
OB 22
Automatischer Neustart
Automatischer Wiederanlauf
1)'2)
Manueller wiederanlauf3) i~utomatischer wiederanlauf
4 ,
