Die Maschinendaten

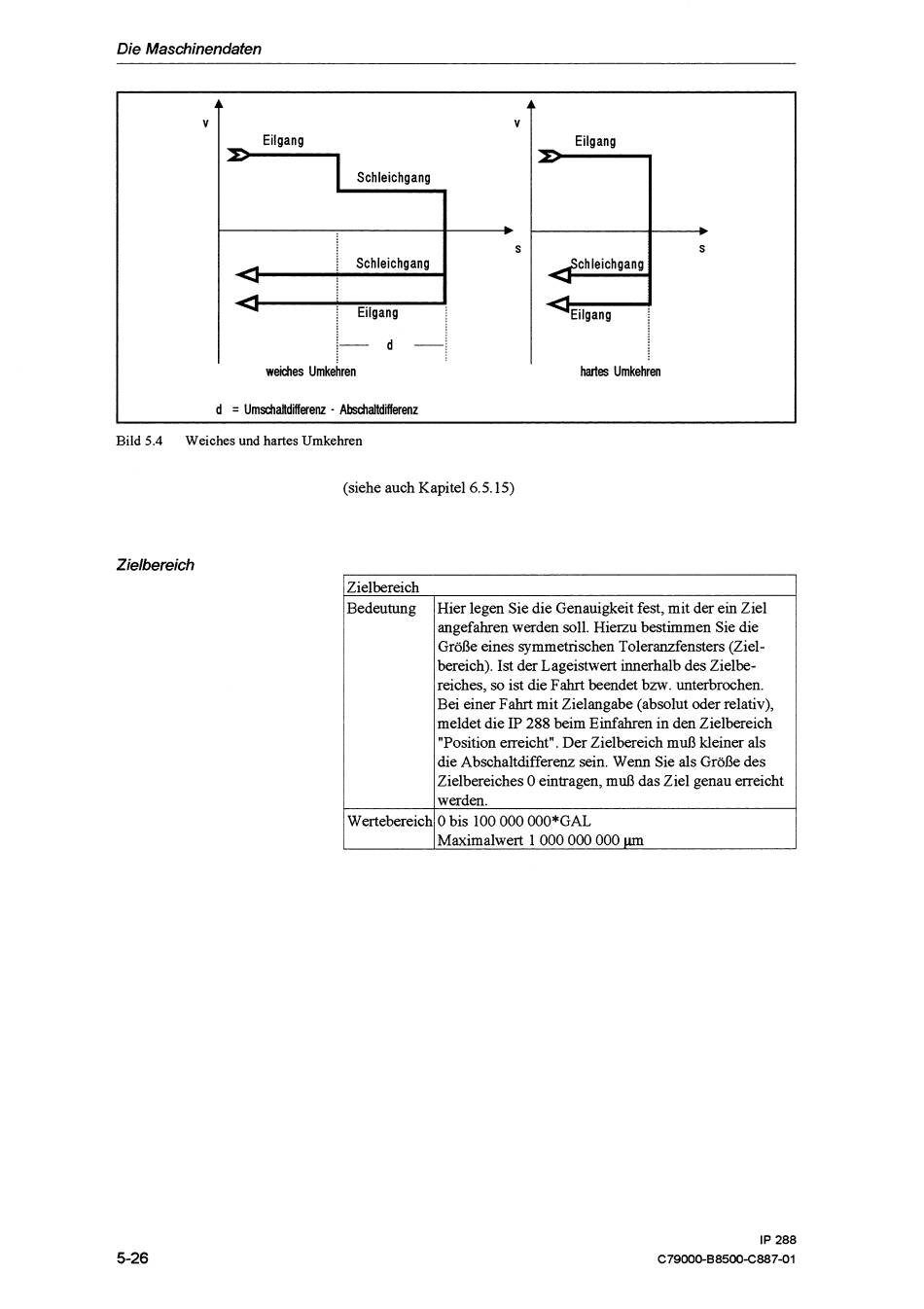

Bild 5.4
Weiches
und
hartes Umkehren
(siehe auch Kapitel 6.5.15)
V
Zielbereich
d = Urnschaiidiierenz
-
Absdialtdifierenz
A
Eilgang
b
S
%gang
hartes Umkehren
A
V
Eilgang
- - -
Zielbereich
;
Schleichgang
Bedeutung
Wertebereich
b
S
Hier legen Sie die Genauigkeit fest, mit der ein Ziel
angefahren werden soll. Hie~zu bestimmen Sie die
Größe eines symmetrischen Toleranzfensters (Ziel-
bereich). Ist der Lageistwert innerhalb des Zielbe-
reiches, so ist die Fahrt beendet bnv. unterbrochen.
Bei einer Fahrt mit Zielangabe (absolut oder relativ),
meldet die IP 288 beim Emfahren in den Zielbereich
"Position erreicht". Der Zielbereich muß kleiner als
die Abschaltdifferenz sein. Wenn Sie als Größe des
Zielbereiches 0 eintragen, muß das Ziel genau erreicht
werden.
0 bis 100 000 000*GAL
Maximalwert 1 000 000 000 pm
I
Eilgang
, -
d
- 1
weiches umkehren
