5.5 Die Zielliste - Siemens Simatic S5 IP 288 Benutzerhinweise

Die Zielliste

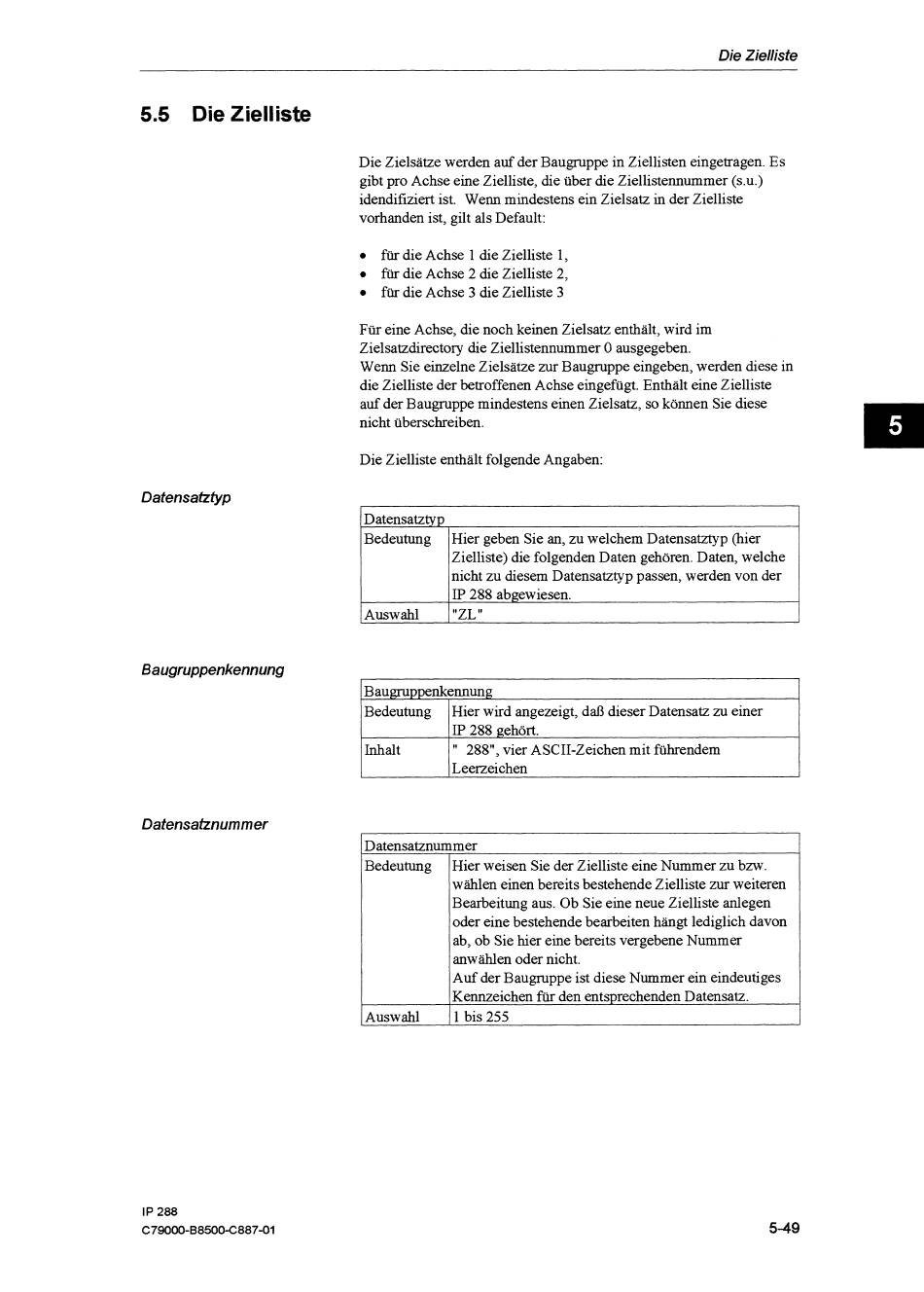

5.5 Die Zielliste
Die Zielsätze werden auf der Baugnippe in Ziellisten eingetragen. Es
gibt pro Achse eine Zielliste, die über die Ziellistennummer (s.u.)
idendifiziert ist. Wenn mindestens ein Zielsatz in der Zielliste
vorhanden ist, gilt als Default:
für die Achse 1 die Zielliste 1,
für die Achse 2 die Zielliste 2,
für die Achse 3 die Zielliste 3
Für eine Achse, die noch keinen Zielsatz enthält, wird im
Zielsatzdirectory die Ziellistennummer 0 ausgegeben.
Wenn Sie einzelne Zielsätze zur Baugruppe eingeben, werden diese in
die Zielliste der betroffenen Achse eingefügt. Enthält eine Zielliste
auf der Baugruppe mindestens einen Zielsatz, so können Sie diese
nicht überschreiben.
Die Zielliste enthält folgende Angaben:
Datensatztyp
Baugruppenkennung
Bedeutung Hier wird angezeigt, daß dieser Datensatz zu einer
IP 288 ehört.
"
288", vier ASCII-Zeichen mit führendem
Leeneichen
-
Datensatztyp
Datensatznummer
Bedeutung
Auswahl
Hier geben Sie an, zu welchem Datensatztyp (hier
Zielliste) die folgenden Daten gehören. Daten, welche
nicht zu diesem Datensatztyp passen, werden von der
IP 288 abgewiesen.
"ZL"
Datensatznummer
Bedeutung
Auswahl
Hier weisen Sie der Zielliste eine Nummer zu b m .
wahlen einen bereits bestehende Zielliste
zur
weiteren
Bearbeitung aus. Ob Sie eine neue Zielliste anlegen
oder eine bestehende bearbeiten hängt lediglich davon
ab, ob Sie hier eine bereits vergebene Nummer
anwsihlen oder nicht.
Auf der Baugruppe ist diese Nummer ein eindeutiges
Kennzeichen für den entsprechenden Datensatz.
1 bis 255
