Steckleitungen und Adapter
9.2.3 Steckleitung für
Inkremental- Weggeber
(24-V-Versorgung,
5-VSignal) Leitung 4
X
2 x 0,5 mm2 (EWK-Nr. 13 1 824)
Weggeber
-------------
IP 288
5
I
I
I
Eingangs-
schaltung
I
I
------------
------------------
Kabelende offen 15poliger SubDStedcer geschint
mit Schraubvemegelung

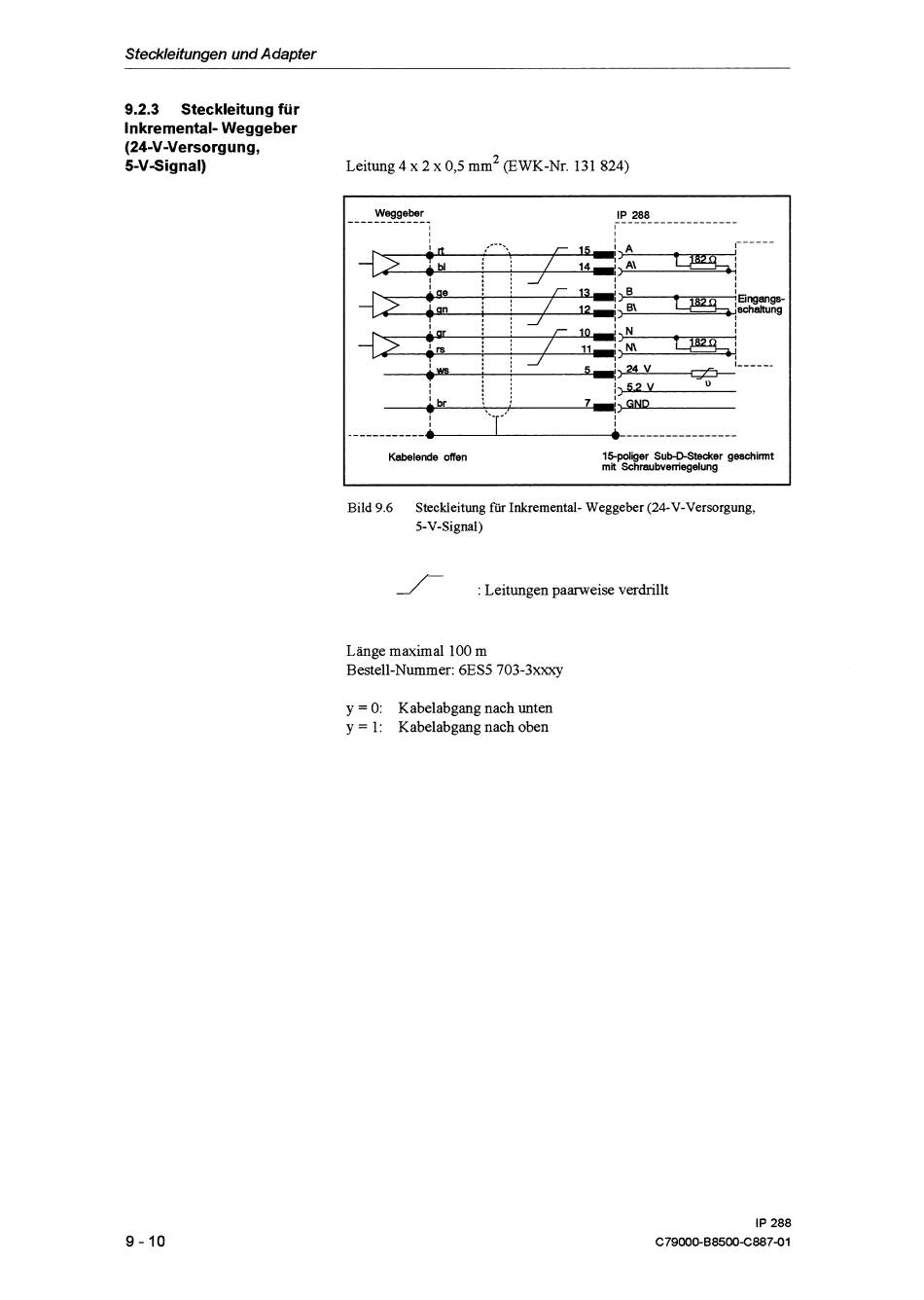

Bild 9.6 Steckleitung für Inkrernental- Weggeber (24-V-Versorgung,
5-V-Signal)
1 -
: Leitungen paarweise verdrillt
Länge maximal 100 m
Bestell-Nummer: 6ES5 703-3xxxy
y
=
0: Kabelabgang nach unten
y
=
1 : Kabelabgang nach oben
