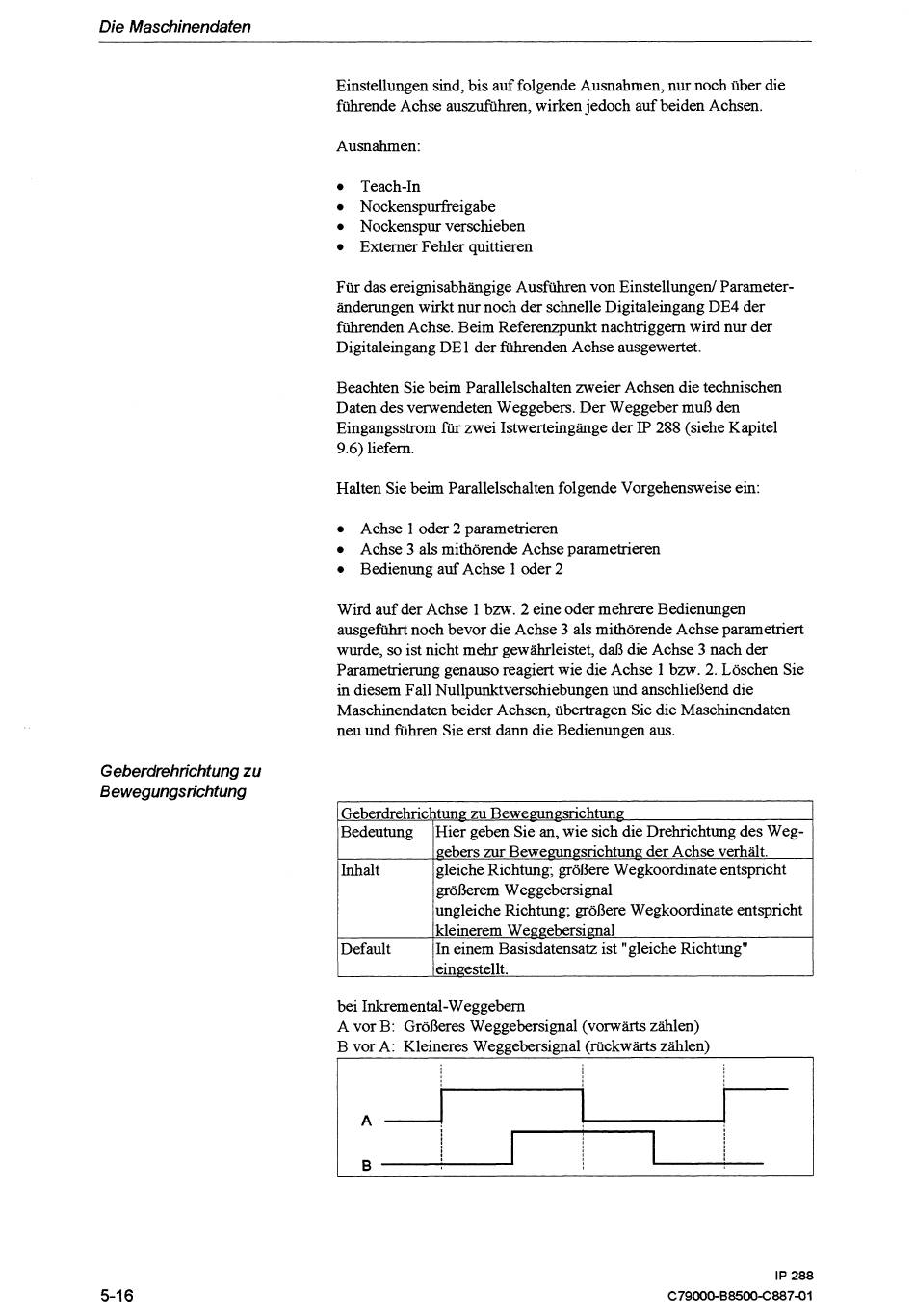

Die Maschinendaten
Einstellungen sind, bis auf folgende Ausnahmen, nur noch über die
führende Achse auszufiihren, wirken jedoch auf beiden Achsen.
Ausnahmen:
Teach-In
Nockenspurfreigabe
Nockenspur verschieben
Externer Fehler quittieren
Für das ereignisabhängige Ausführen von Einstellungen1 Parameter-
ändemngen wirkt nur noch der schnelle Digitaleingang DE4 der
führenden Achse. Beim Referenzpunkt nachtriggem wird nur der
Digitaleingang DE 1 der führenden Achse ausgewertet.
Beachten Sie beim Parallelschalten meier Achsen die technischen
Daten des verwendeten Weggeben. Der Weggeber muß den
Eingangsstrom fur zwei Istwerteingänge der IP 288 (siehe Kapitel
9.6) liefern.
Halten Sie beim Parallelschalten folgende Vorgehensweise ein:
Achse 1 oder 2 parametrieren
Achse 3 als mithörende Achse parametrieren
Bedienung auf Achse 1 oder 2
Wird auf der Achse 1 b m . 2 eine oder mehrere Bedienungen
ausgefuhrt noch bevor die Achse 3 als mithörende Achse parametnert
wurde, so ist nicht mehr gewährleistet, daß die Achse
3
nach der
Parametriemng genauso reagiert wie die Achse 1 b m . 2. Löschen Sie
in diesem Fall Nullpunktverschiebungen und anschließend die
Maschinendaten beider Achsen, übertragen Sie die Maschinendaten
neu und fuhren Sie erst dann die Bedienungen aus.
Geberdrehrichtung zu
Bewegungsrichtung
bei Inkremental-Weggebern
A vor B: Größeres Weggebersignal (vorwärts zählen)
B vor A: Kleineres Weggebersignal (rückwärts zahlen)
