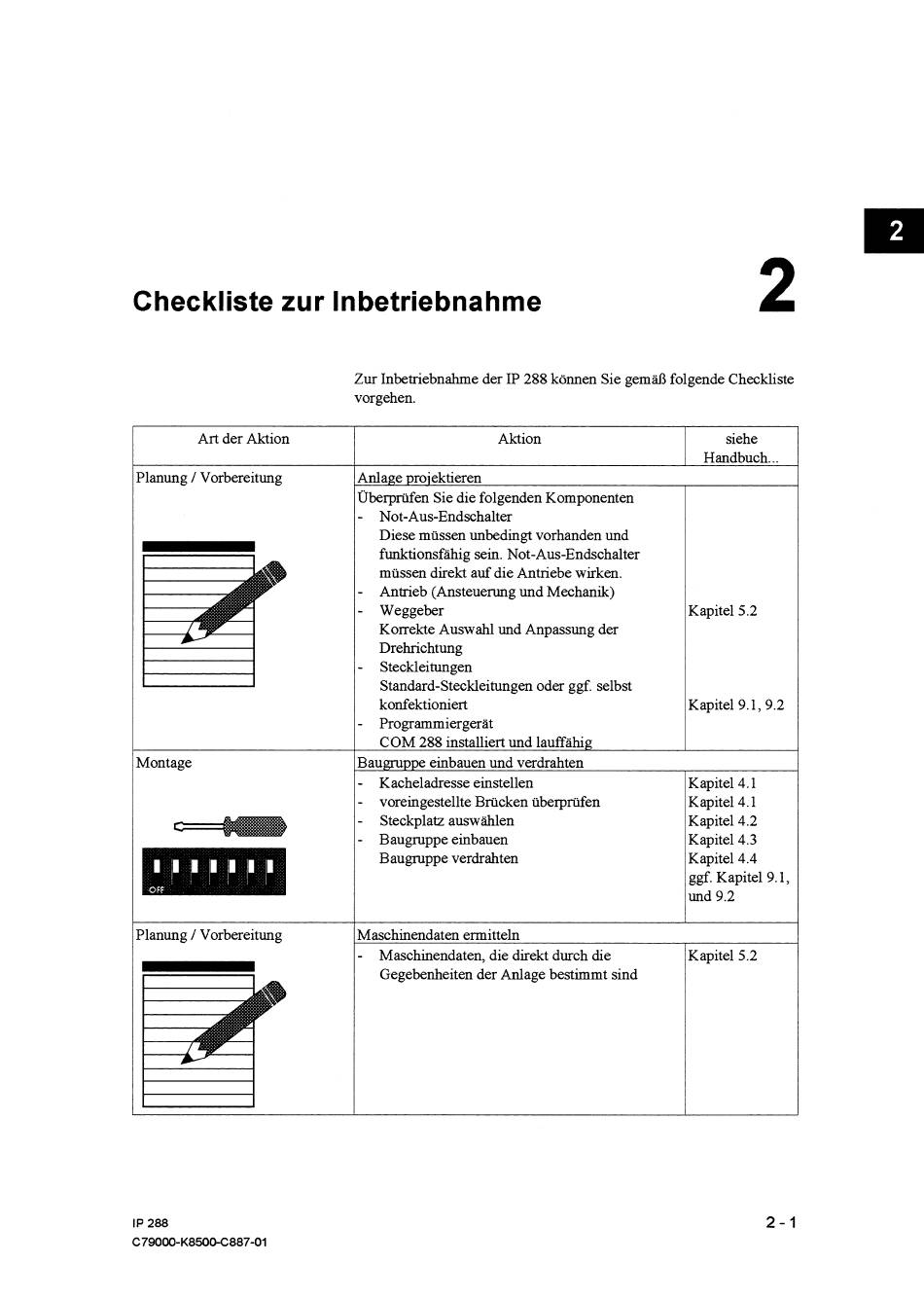

Checkliste zur Inbetriebnahme
Zur Inbetriebnahme der IP 288 können Sie gemaß folgende Checkliste
vorgehen.
1
Art der Aktion
/
Planung / Vorbereitung
Montage
/Planung
/
Vorbereitung
/
Maschinendaten ermitteln
Aktion
Anlage projektieren
Überprüfen Sie die folgenden Komponenten
-
Not-Aus-Endschalter
Diese müssen unbedingt vorhanden und
funktionsfähig sein. Not-Aus-Endschalter
müssen direkt auf die Antriebe wirken.
-
Antrieb (Ansteuerung und Mechanik)
-
Weggeber
Korrekte Auswahl und Anpassung der
Drehrichtung
-
Steckleitungen
Standard-Steckleitungen oder ggf. selbst
konfektioniert
-
Programmiergerät
COM 288 installiert und lauffähig
Baugruppe einbauen und verdrahten
-
Kacheladresse einstellen
-
voreingestellte Brücken überprüfen
-
Steckplatz auswählen
-
Baugnippe einbauen
Baugruppe verdrahten
-
Maschinendaten, die direkt durch die
Gegebenheiten der Anlage bestimmt sind
siehe
Handbuch.. .
Kapitel 5.2
Kapitel 9.1,9.2
Kapitel 4.1
Kapitel 4.1
Kapitel 4.2
Kapitel 4.3
Kapitel 4.4
ggf. Kapitel 9.1,
und 9.2
