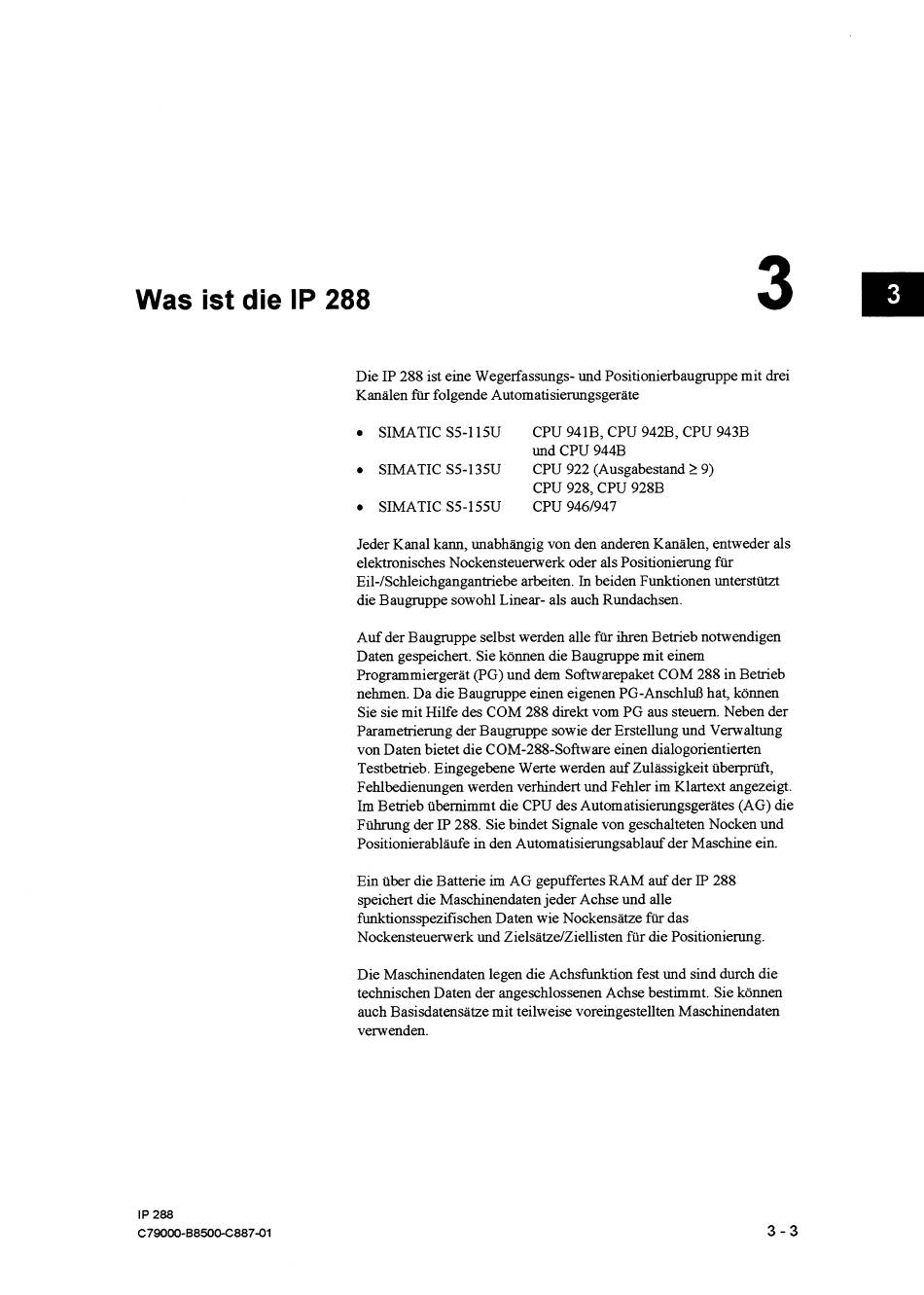

Was ist die IP 288
Die IP 288 ist eine Wegerfassungs- und Positionierbaugruppe mit drei
Kanälen für folgende Automatisierungsgeräte
SIMATIC S5-115U CPU 941B, CPU 942B, CPU 943B
und CPU 944B
SIMATIC S5-135U
CPU 922 (Ausgabestand 2 9)
CPU 928, CPU 928B
SIMATIC S5-155U CPU 9461947
Jeder Kanal kam, unabhängig von den anderen Kanälen, entweder als
elektronisches Nockensteuenverk oder als Positionierung für
Eil-lschleichgangantriebe
arbeiten. In beiden Funktionen unterstützt
die Baugmppe sowohl Linear- als auch Rundachsen.
Auf der Baugruppe selbst werden alle fiir ihren Betrieb notwendigen
Daten gespeichert. Sie können die Baugmppe mit einem
Programmiergerät (PG) und dem Softwarepaket COM 288 in Betrieb
nehmen. Da die Baugruppe einen eigenen PG-Anschluß hat, können
Sie sie mit Hilfe des COM 288 direkt vom PG aus steuern. Neben der
Parametrierung der Baugruppe sowie der Erstellung und Verwaltung
von Daten bietet die COM-288-Software einen dialogonentierten
Testbetrieb. Eingegebene Werte werden auf Zulässigkeit überprüft,
Fehlbedienungen werden verhindert und Fehler im Klartext angezeigt.
Im Betrieb übernimmt die CPU des Automatisierungsgerätes (AG) die
Führung der IP 288. Sie bindet Signale von geschalteten Nocken und
Positionierabläufe in den Automatisierungsablauf der Maschine ein.
Ein über die Battene i m AG gepuffertes RAM auf der IP 288
speichert die Maschinendaten jeder Achse und alle
funktionsspezifischen Daten wie Nockensätze fiir das
Nockensteuerwerk und ZielsätzeIZiellisten für die Positionierung.
Die Maschinendaten legen die Achsfunktion fest und sind durch die
technischen Daten der angeschlossenen Achse bestimmt. Sie können
auch Basisdatensätze mit teilweise voreingestellten Maschinendaten
verwenden.
