Die Maschinendaten

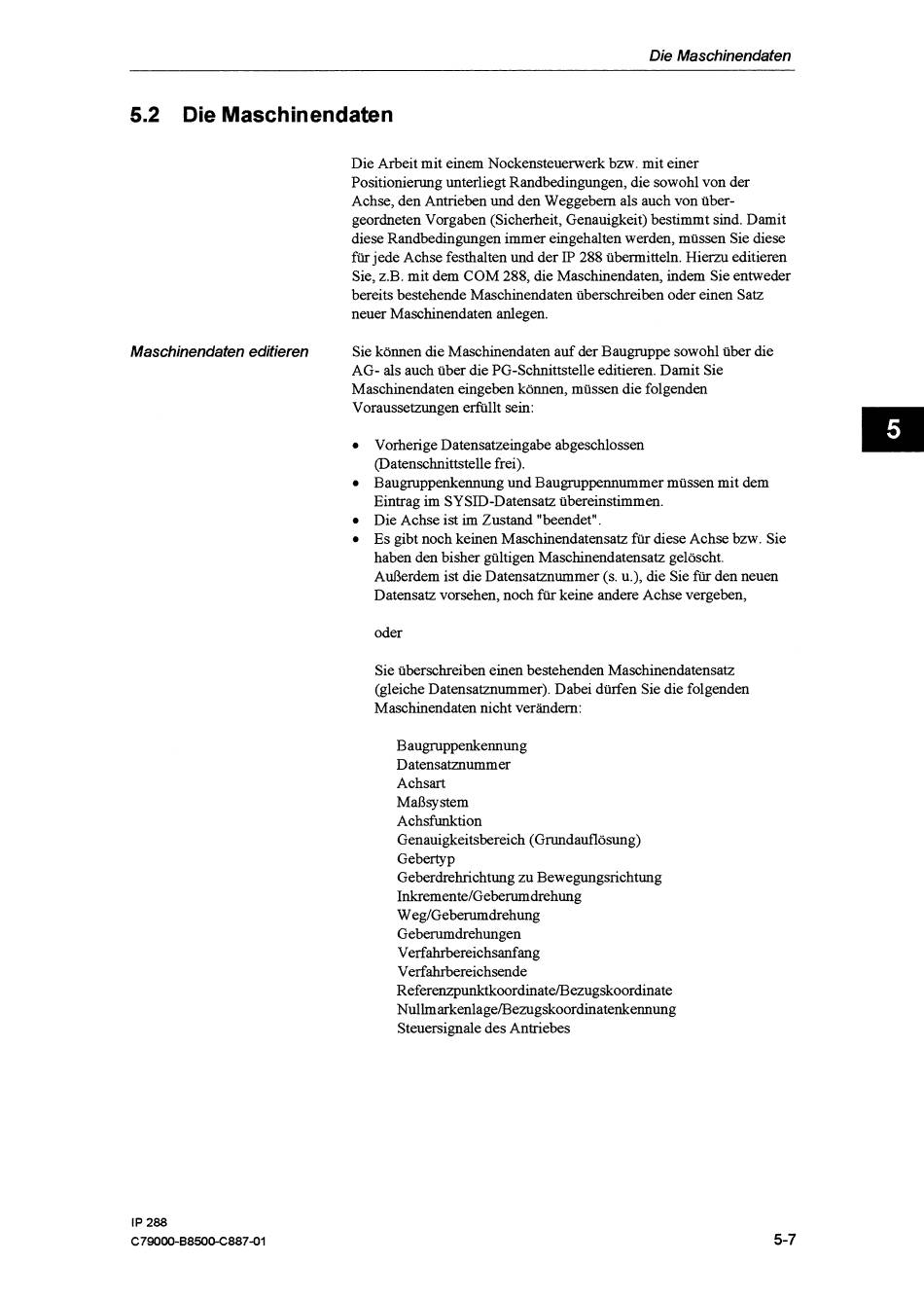

5.2 Die Maschinendaten
Die Arbeit mit einem Nockensteuenverk bzw. mit einer
Positioniemg unterliegt Randbedingungen, die sowohl von der
Achse, den Antrieben und den Weggebem als auch von über-
geordneten Vorgaben (Sicherheit, Genauigkeit) bestimmt sind. Damit
diese Randbedingungen immer eingehalten werden, müssen Sie diese
für jede Achse festhalten und der IP 288 übermitteln. Hierzu editieren
Sie, z.B. mit dem COM 288, die Maschinendaten, indem Sie entweder
bereits bestehende Maschinendaten überschreiben oder einen Satz
neuer Maschinendaten anlegen.
Maschinendaten editieren Sie können die Maschinendaten auf der Baugmppe sowohl über die
AG- als auch über die PG-Schnittstelle editieren. Damit Sie
Maschinendaten eingeben können, müssen die folgenden
Voraussetzungen erfullt sein:
Vorherige Datensatzeingabe abgeschlossen
(Datenschnittstelle frei).
Baugruppenkennung und Baugmppennummer müssen mit dem
Eintrag im SY SID-Datensatz übereinstimmen.
Die Achse ist irn Zustand "beendet".
Es gibt noch keinen Maschinendatensatz fiir diese Achse bzw. Sie
haben den bisher gültigen Maschinendatensatz gelöscht.
Außerdem ist die Datensatznurnmer (s. U.), die Sie für den neuen
Datensatz vorsehen, noch für keine andere Achse vergeben,
oder
Sie überschreiben einen bestehenden Maschinendatensatz
(gleiche Datensatznummer). Dabei dürfen Sie die folgenden
Maschinendaten nicht verändern:
B augruppenkennung
Datensatznummer
Achsart
Maßsystem
Achsfunktion
Genauigkeitsbereich (Grundauflösung)
Gebertyp
Geberdrehrichtung zu Bewegungsrichtung
Inkremente/Geberumdrehung
W eg1Gebemmdrehung
Geberumdrehungen
Verfahrbereichsanfang
Verfahrbereichsende
ReferenzpunktkoordinatelB ezugskoordinate
NullmarkenlagelBezugskoordinatenkennung
Steuersignale des Antriebes
