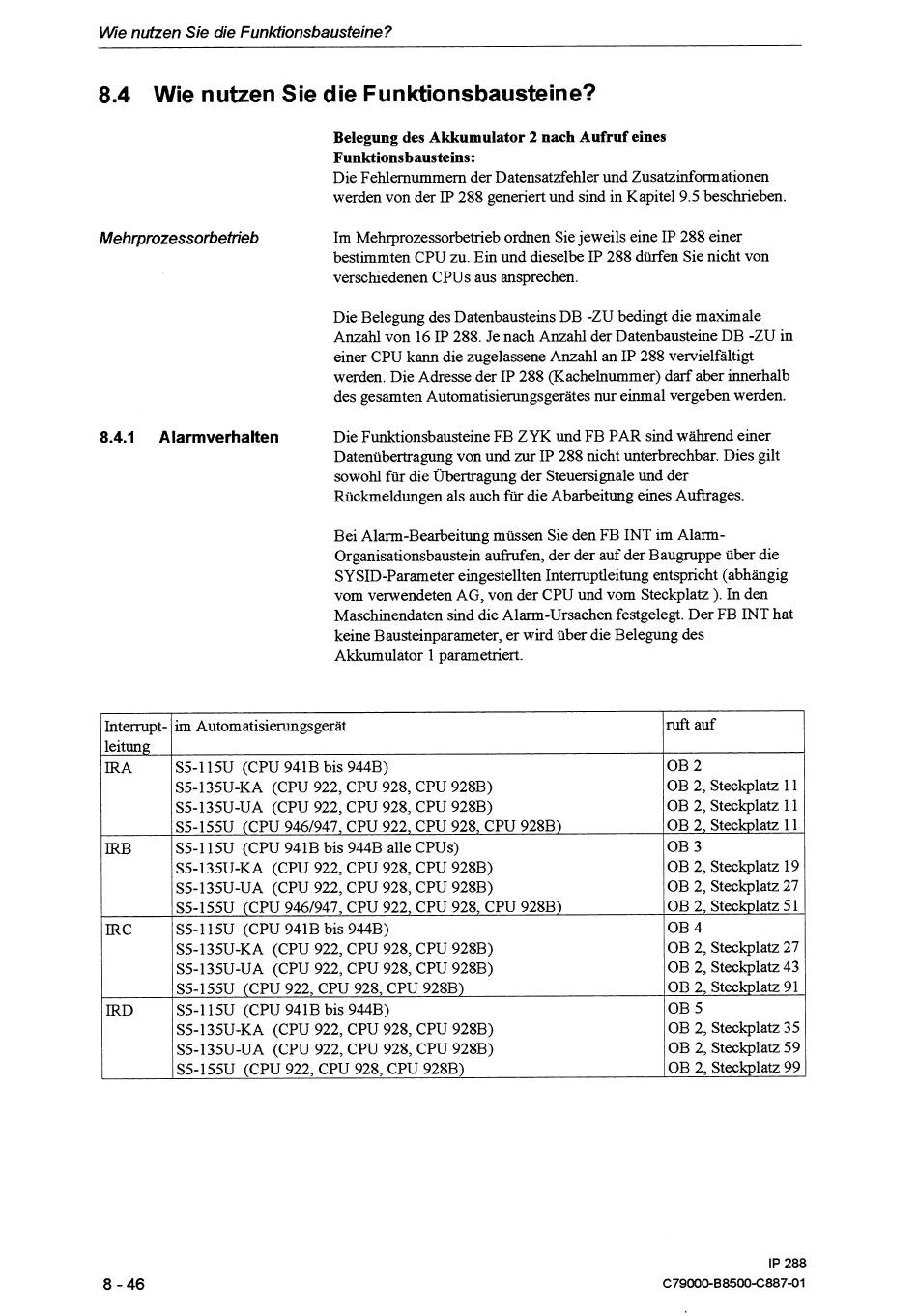

Wie nutzen Sie die Funktionsbausteine?
8.4 Wie nutzen Sie die Funktionsbausteine?
Belegung des Akkumulator 2 nach Aufruf eines
Funktionsbausteins:
Die Fehlernummern der Datensatzfehler und Zusatzinformationen
werden von der IP 288 generiert und sind in Kapitel 9.5 beschrieben.
Mehrprozessorbetrieb Im Mehrprozessorbetrieb ordnen Sie jeweils eine IP 288 einer
bestimmten CPU zu. Ein und dieselbe IP 288 dürfen Sie nicht von
verschiedenen CPUs aus ansprechen.
Die Belegung des Datenbausteins DB -ZU bedingt die maximale
Anzahl von 16 IP 288. Je nach Anzahl der Datenbausteine DB -ZU in
einer CPU kann die zugelassene Anzahl an IP 288 vervielfältigt
werden. Die Adresse der IP 288 (Kachelnummer) darf aber innerhalb
des gesamten Automatisieningsgerätes nur einmal vergeben werden.
8.4.1
Alarrnverhalten
Die Funktionsbausteine FB ZYK und FB PAR sind w h e n d einer
Datenübertragung von und zur IP 288 nicht unterbrechbar. Dies gilt
sowohl für die Übertragung der Steuersignale und der
Rückmeldungen als auch für die Abarbeitung eines Auftrages.
Bei Alarm-Bearbeitung müssen Sie den FB INT im Alarm-
Organisationsbaustein aufrufen, der der auf der Baugruppe über die
SYSID-Parameter eingestellten Intemiptleitung entspricht (abhängig
vom verwendeten AG, von der CPU und vom Steckplatz
).
In den
Maschinendaten sind die Alarm-Ursachen festgelegt. Der FB INT hat
keine Bausteinparameter, er wird über die Belegung des
Akkumulator 1 parametnert.
/
Intempt-
1
im Automatisierungsgerät
1
ruft auf
leitung
IRA
IRB
IRC
IRD
I
S5-115U (CPU 941B bis 944B)
S5-135U-KA (CPU 922, CPU 928, CPU 928B)
S5-135U-UA (CPU 922, CPU 928, CPU 928B)
S5-155U (CPU 9461947, CPU 922, CPU 928, CPU 928B)
S5-115U (CPU 941B bis 944B alle CPUs)
S5-135U-KA (CPU 922, CPU 928, CPU 928B)
S5-135U-UA (CPU 922, CPU 928, CPU 928B)
S5-155U (CPU 9461947, CPU 922, CPU 928, CPU 928B)
S5-115U (CPU 941B bis 944B)
S5-135U-KA (CPU 922, CPU 928, CPU 928B)
S5-135U-UA (CPU 922, CPU 928, CPU 928B)
S5-155U (CPU 922, CPU 928, CPU 928B)
S5-115U (CPU 941B bis 944B)
S5-135U-KA (CPU 922, CPU 928, CPU 928B)
OB 2
OB 2, Steckplatz 11
OB 2, Steckplatz 11
OB 2, Steckplatz 11
OB 3
OB 2, Steckplatz 19
OB 2, Steckplatz 27
OB 2, Steckplatz 51
OB 4
OB 2, Steckplatz 27
OB 2, Steckplatz 43
OB 2, Steckplatz 91
OB 5
OB 2, Steckplatz 35
S5-135U-UA (CPU 922, CPU 928, CPU 928B)
1
OB 2, Steckplatz 59
S5-155U (CPU 922, CPU 928, CPU 928B)
1
OB 2, Steckplatz 99
