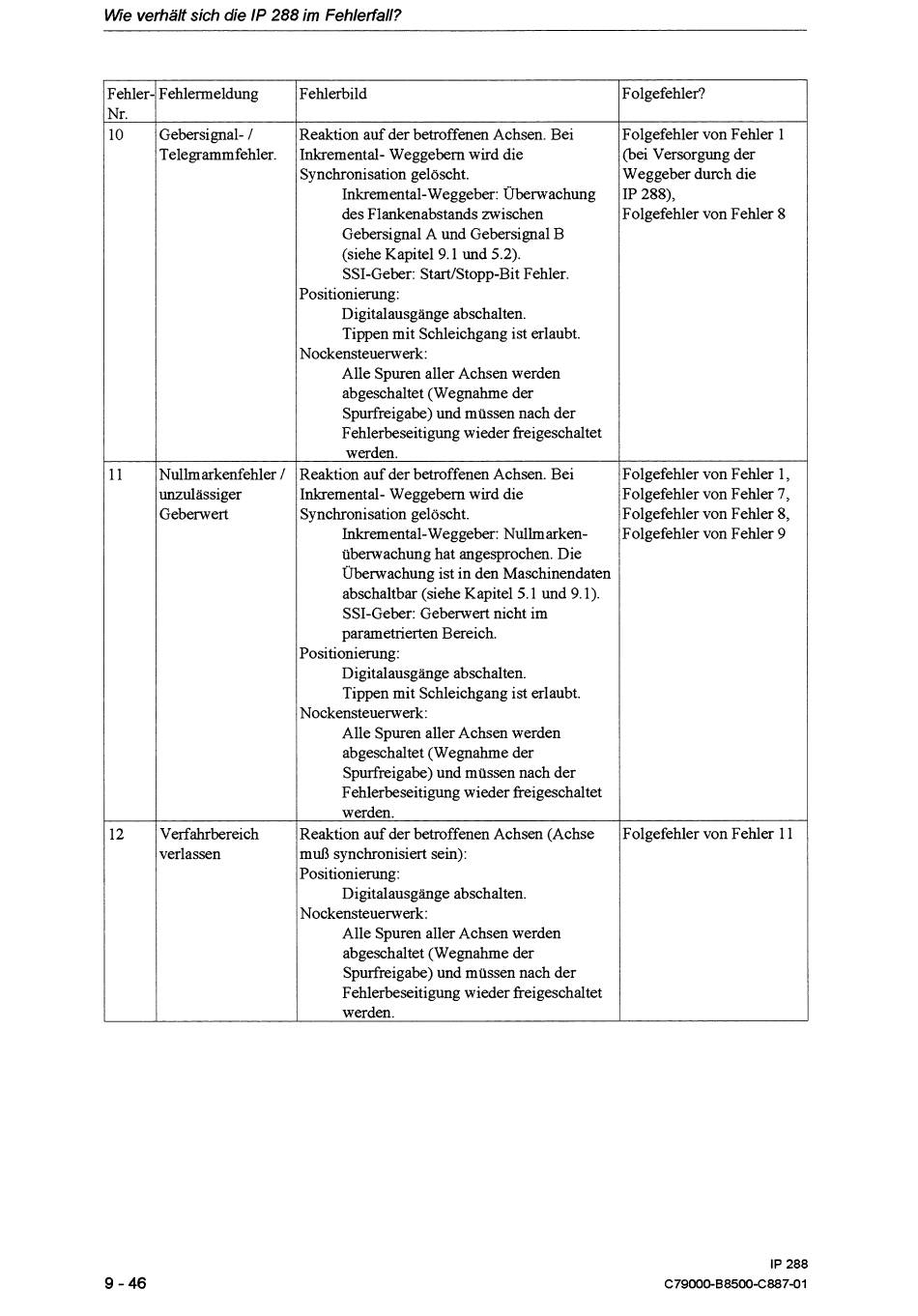

Siemens Simatic S5 IP 288 Benutzerhinweise Seite 278

Wie verhält sich die IP 288 im Fehlerfall?
1
~ e h l e r - Fehlermeldung
1
Fehlerbild
I
Folgefehler?
I
Gebersignal- 1
Telegrammfehler.
Reaktion auf der betroffenen Achsen. Bei
Inkremental- Weggebem wird die
Synchronisation gelöscht.
Inkremental-Weggeber: Überwachung
des Flankenabstands zwischen
Gebersignal A und Gebersignal B
(siehe Kapitel 9.1 und 5.2).
SSI-Geber: StartIStopp-Bit Fehler.
Positionierung:
Digitalausgänge abschalten.
Tippen mit Schleichgang ist erlaubt.
Nockensteuenverk:
Alle Spuren aller Achsen werden
abgeschaltet (Wegnahme der
Spurfreigabe) und müssen nach der
Fehlerbeseitigung wieder freigeschaltet
Folgefehler von Fehler 1
(bei Versorgung der
Weggeber durch die
IP 288),
Folgefehler von Fehler 8
Nulimarkenfehler /
unzulässiger
Gebenvert
Verfahrbereich
L
Reaktion auf der betroffenen Achsen. Bei
Inkremental- Weggebem wird die
Synchronisation gelöscht.
Inkremental-Weggeber: Nullmarken-
Überwachung hat angesprochen. Die
Überwachung ist in den Maschinendaten
abschaltbar (siehe Kapitel 5.1 und 9.1).
SSI-Geber: Gebenvert nicht im
parametnerten Bereich.
Positionierung:
Digitalausgänge abschalten.
Tippen mit Schleichgang ist erlaubt.
Nockensteuenverk:
Alle Spuren aller Achsen werden
abgeschaltet (Wegnahme der
Spurfreigabe) und müssen nach der
Fehlerbeseitigung wieder freigeschaltet
werden.
Reaktion auf der betroffenen Achsen (Achse
muß synchronisiert sein):
Positionierung:
Digitalausgänge abschalten.
Nockensteuenverk:
Alle Spuren aller Achsen werden
abgeschaltet (Wegnahme der
Spurfreigabe) und müssen nach der
Fehlerbeseitigung wieder freigeschaltet
werden.
Folgefehler von Fehler 1,
Folgefehler von Fehler 7,
Folgefehler von Fehler 8,
Folgefehler von Fehler 9
Folgefehler von Fehler 11
l - - - - - -
