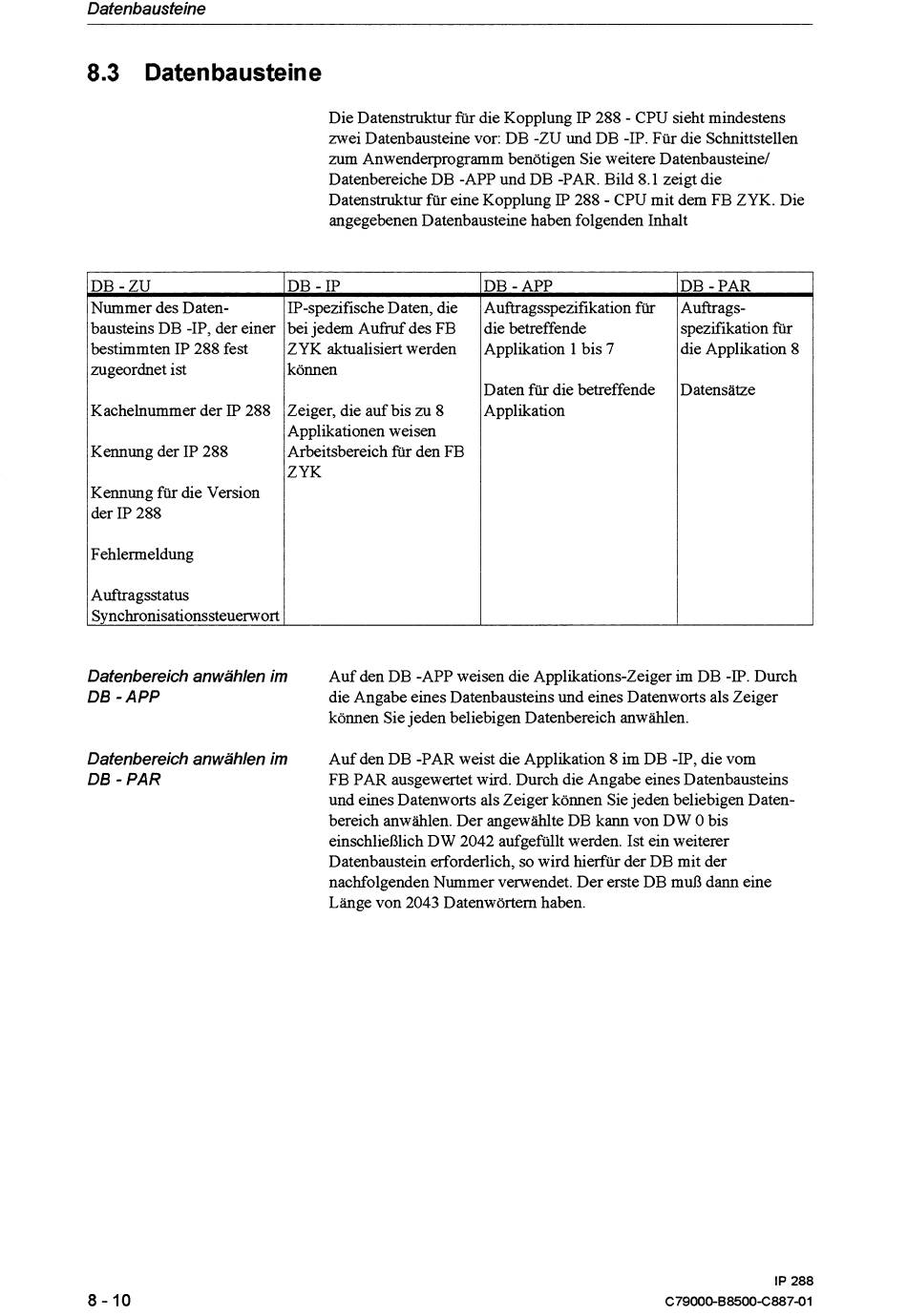

8.3 Daten bausteine
Die Datenstniktur für die Kopplung IP 288
-
CPU sieht mindestens
zwei Datenbausteine vor: DB -ZU und DB -1P. Für die Schnittstellen
zum Anwenderprogramm benötigen Sie weitere Datenbausteinel
Datenbereiche DB -APP und DB -PAR. Bild 8.1 zeigt die
Datenstruktur für eine Kopplung
IP
288
-
CPU mit dem FB ZYK. Die
angegebenen Datenbausteine haben folgenden Inhalt
DB
-
ZU
Nummer des Daten-
bausteins DB -IP, der einer
bestimmten IP 288 fest
zugeordnet ist
Kachelnummer der IP 288
Kennung der IP 288
Kennung für die Version
der IP 288
DB
-
IP
IP-spezifische Daten, die
bei jedem Aufruf des FB
ZYK aktualisiert werden
können
Zeiger, die auf bis
zu
8
Applikationen weisen
Arbeitsbereich f u r den FB
ZYK
DB
-
APP
Auftragsspezifikation für
die betreffende
Applikation 1 bis 7
Daten für die betreffende
Applikation
Spezifikation fiir
die Applikation 8
Datensätze
1
Fehlermeldung
I I
Auftragsstatus
Synchronisationssteuerwori
Datenbereich anwählen im
Auf den DB -APP weisen die Applikations-Zeiger im DB
-P.
Durch
DB -APP
die Angabe eines Datenbausteins und eines Datenworts als Zeiger
können Sie jeden beliebigen Datenbereich anwhhlen.
Datenbereich anwählen im
Auf den DB -PAR weist die Applikation 8 im DB -IP, die vom
DB -PAR
FB PAR ausgewertet wird. Durch die Angabe eines Datenbausteins
und eines Datenworts als Zeiger können Sie jeden beliebigen Daten-
bereich anwahlen. Der angewahlte DB kann von DW 0 bis
einschließlich DW 2042 aufgefüllt werden. Ist ein weiterer
Datenbaustein erforderlich, so wird hierfür der DB mit der
nachfolgenden Nummer verwendet. Der erste DB muß dann eine
Länge von 2043 Datenwörtem haben.
