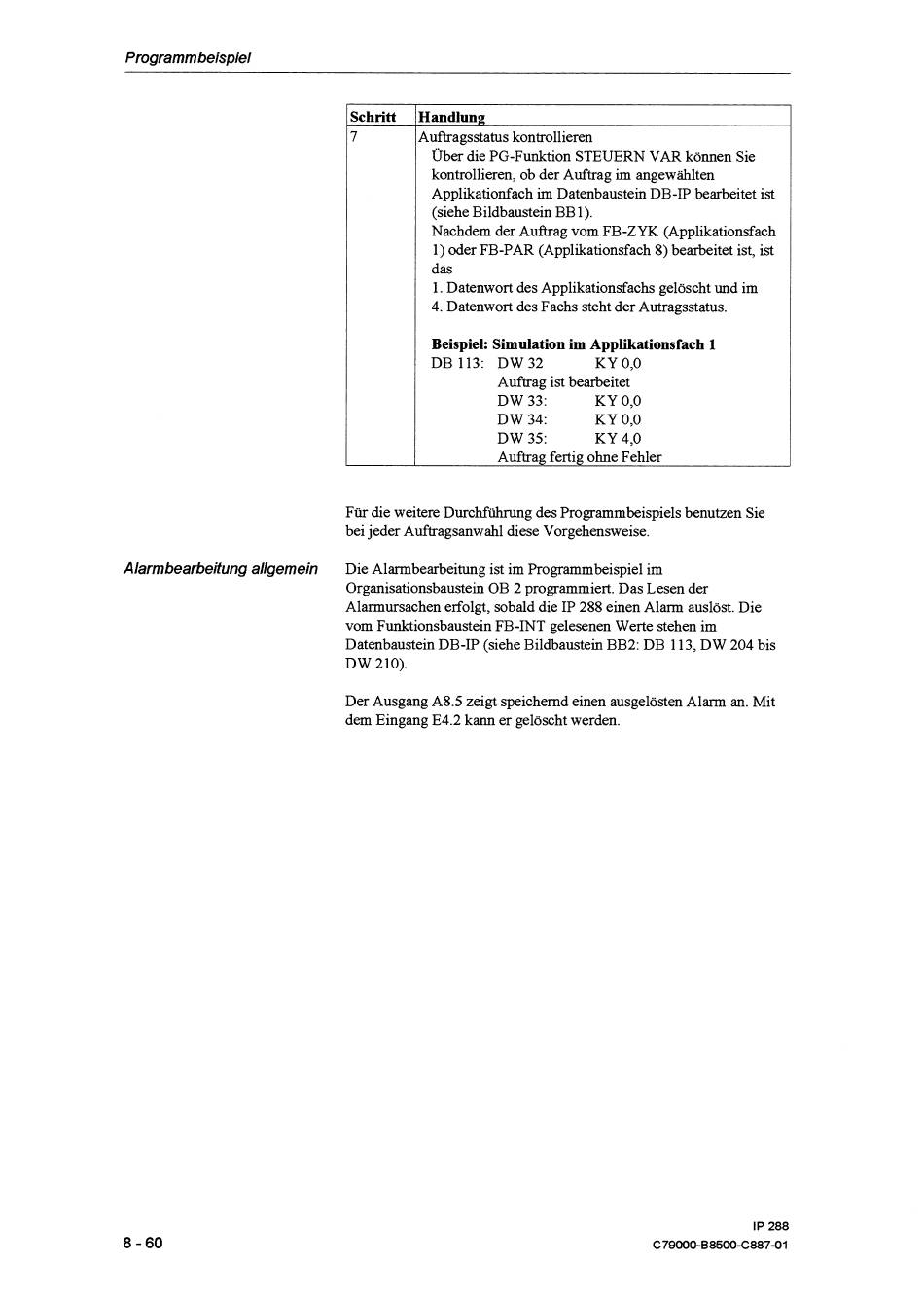

Programm beispiel
Schritt
7
Handlung
Auftragsstatus kontrollieren
Über die PG-Funktion STEUERN VAR können Sie
kontrollieren, ob der Auftrag im angewählten
Applikationfach im Datenbaustein DB-IP bearbeitet ist
(siehe Bildbaustein BB 1).
Nachdem der Auftrag vom FB-ZYK (Applikationsfach
1) oder FB-PAR (Applikationsfach 8) bearbeitet ist, ist
das
1. Datenwort des Applikationsfachs gelöscht und im
4. Datenwort des Fachs steht der Autragsstatus.
Beispiel: Simulation im Appiikationsfach 1
DB 113: DW 32 KY 0,O
Auftrag ist bearbeitet
DW 33:
KY 0,O
DW 34: KY 0,O
DW 35: KY 4,O
Auftrag fertig ohne Fehler
Für die weitere Durchfuhrung des Programmbeispiels benutzen Sie
bei jeder Auftragsanwahl diese Vorgehensweise.
Alarmbearbeitung allgemein Die Alarmbearbeitung ist im Programmbeispiel im
Organisationsbaustein OB 2 programmiert. Das Lesen der
Alarmursachen erfolgt, sobald die IP 288 einen Alarm auslöst. Die
vom Funktionsbaustein FB-INT gelesenen Werte stehen im
Datenbaustein DB-IP (siehe Bildbaustein BB2: DB 113, DW 204 bis
DW 210).
Der Ausgang A8.5 zeigt speichernd einen ausgelösten Alarm an. Mit
dem Eingang E4.2 kann er gelöscht werden.
